С подогревателями смешивающего типа
На рисунке 3 показана схема с регенеративным отбором пара с подогревателями смешивающего типа.
Рисунок 3
Параметры во всех точках цикла определяем при помощи «Water Stem Pro» и сводим в таблицу 6.
Таблица 6. Параметры воды и водяного пара в характерных точках цикла
| Параметры | Обозначение точек | |||||
| 1 | О1 | О2 | О3 | 2 | 2I | |
| Давление P, Па Удельный объем v, м 3/кг Температура t,0С Удельная энтальпия h, кДж/кг Удельная энтропия S, кДж/(кг*К) Степень сухости x Удельная энтальпия конденсата, кДж/кг | 120*105 0,0294 540 3454,8 6,6315 - - | 8*105 0,2427 169,61 2751,1 6,6315 0,99 717,43 | 4*105 0,4459 142,93 2624,5 6,6315 0,95 601,64 | 1*105 1,5165 99,09 2400,9 6,6315 0,89 415,26 | 0.04*105 30.885 28.63 2240.6 7.4450 0.87 - | 0,04*105 0,0010 28,98 121,41 0,4224 - - |
Доли отбираемого пара составляет:
α1 = (h1о1 – h2o1) / (h1o -h2o1) = 0,054
α2 = h2 – h3 – α1*(h1 – h2) / (h20-h2o1)= 0.08
α3 = (h3o1 – h21) – (α1 – α2)* (h2o1 – h3o1) / (h30 – h2o1)=0.11
Данные расчетов сводятся в таблицу 7.
Таблица 7. Расчет цикла ПТУ с регенеративным отбором пара с подогревателями смешивающего типа
| Показатели | Расчетные формулы | Размерность | Цифровое значение |
| Теоретическая работа турбины Подведенное тепло Отведенное тепло Термический КПД цикла с регенерацией Удельный расход пара Часовой расход пара (теоретический) Экономия, полученная в результате введения регенеративного подогрева КПД установки брутто (где Удельный расход пара на выработку электроэнергии Часовой расход пара Часовой расход топлива Удельный расход топлива |
| кДж/кг кДж/кг кДж/кг _ кг/(кВт*ч) кг/ч % _ кг/(кВт*ч) кг/ч кг/ч кг/(кВт*ч) | 1323.24 2737.34 1414,1 0,4834032 2,720597 272059,7 10,44 0,352 3.2990 29901,3 34944,32 0,3494432 |
взяты из условия задания)
%
С подогревателями поверхностного типа
На рисунке 4 показана схема цикла ПТУ с регенеративным отбором пара с подогревателями поверхностного типа.
Рисунок 4
Параметры во всех точках цикла будут точно такими же, как в предыдущей схеме (таблица 6).
Доли отбираемого пара составят:
α1 = (h1о1 – h2o1) / (h1o -h2o1) = 0,057
α2 =(1 – α1)* (h2o1 – h3o1) / (h20 – h3o1) = 0,89
α3 = (1 – α1 – α2)* (h3o1 – h21) / (h30 – h21) = 0,14
Расчет цикла ПТУ с регенеративным отбором пара с подогревателями поверхностного типа приведен в таблице 8.
Таблица 8. Расчет цикла ПТУ с регенеративным отбором пара с подогревателями поверхностного типа
| Показатели | Расчетные формулы | Размерность | Цифровое значение |
| Теоретическая работа турбины Подведенное тепло Отведенное тепло Термический КПД цикла с регенерацией Удельный расход пара Часовой расход пара (теоретический) Экономия, полученная в результате введения регенеративного подогрева КПД установки брутто (где Удельный расход пара на выработку электроэнергии Часовой расход пара Часовой расход топлива Удельный расход топлива |
| кДж/кг кДж/кг кДж/кг _ кг/(кВт*ч) кг/ч % _ кг/(кВт*ч) кг/ч кг/ч кг/(кВт*ч) | 1305,93 2737,34 1348,46 0,4771 2,7567 275665,4 8,99 0,347 3,3427 334273,6 35407,44 0,354 |
Изображение в H-S координатах цикла ПТУ с регенеративным отбором пара приведена в приложении №3.
4. Расчет теплофикационного цикла с противодавлением

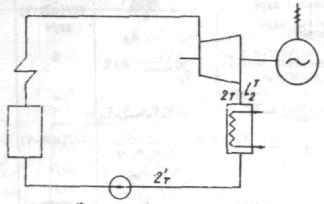

На рисунке 5 показана схема теплофикационного цикла ПТУ с противодавлением.
Рисунок 5
Параметры во всех точках цикла определяем при помощи «Water Stem Pro» и сводим в таблицу 9.
Таблица 9. Параметры воды и водяного пара в характерных точках цикла
| Параметры | Обозначение точек | ||||
| 1 | От | От1 | 2 | 2I | |
| Давление P, Па Удельный объем v, м 3/кг Температура t,0С Удельная энтальпия h, кДж/кг Удельная энтропия S, кДж/(кг*К) Степень сухости x | 120*105 0,0294 540 3454,8 6,6315 - | 1,7*105 0,94795 114,58 2482,2 6,6315 - | 1,7*105 0,001 114,58 483,22 1,4752 - | 1,4*105 1,1255 108,75 2451,9 6,6315 - | 1,4*105 0,001 108,75 458,42 1,4109 - |
Расчет теплофикационного цикла ПТУ с противодавлением приведен в таблице 10.
Таблица 10. Расчет теплофикационного цикла ПТУ с противодавлением
| Показатели | Расчётные формулы | Размерность | Цифровое значение |
| Теоретическая работа Подведённое тепло Отведённое тепло Термический КПД Коэффициент использования теплоты КПД установки брутто Удельный расход пара на выработку электроэнергии Часовой расход пара Часовой расход топлива на выработку электроэнергии и тепла Удельный расход топлива Тепло, отданное потребителю Коэффициент использования теплоты действительный |
| кДж/кг кДж/кг кДж/кг _ _ _ кг/(кВт*ч) кг/ч кг/(кВт*ч) кг/(кВт*ч) кДж/ч _ | 1002,9 2998,8 1995,9 0,3344 1 0,2433 4,35284 435284 50510,06 0,50510 868773300 0,83028 |
турбины
Изображение в H-S координатах теплофикационного цикла ПТУ с противодавлением приведена в приложении №4.
-
Расчет цикла ПТУ с теплофикационным отбором пара
На рисунке 6 показана схема цикла ПТУ с теплофикационным отбором пара.
