Напряжение питания ламп накаливания на автомобиле зависит от настройки регулятора напряжения, состояния источников электроэнергии и цепей питания световых приборов, от количества включенных потребителей, сечения и протяженности соединительных проводов. Лампы должны выдерживать возможные в системе электрооборудования автомобиля колебания напряжения. Автомобильные лампы работают в условиях вибрации и тряски, поэтому они должны быть механически прочными. Крепление колбы к цоколю должно выдерживать усилие, прилагаемое к лампе, когда она вставляется в патрон или вынимается из него. Лампы должны надежно удерживаться в патронах при значительных вибрациях, характерных для эксплуатации автомобиля. Снижение вибрационных нагрузок на нить накала и устройство для закрепления лампы в патроне достигается за счет эластичной подвески патрона или светового прибора на автомобиле.
Лампы накаливания отличаются по назначению, конструкции, по электрическим и светотехническим параметрам. Отечественные автомобильные лампы имеют обозначение типа (например, А 12–45+40), в которое входит буква А (автомобильная), указание на величину номинального напряжения (6,12 или 24 В) и потребляемую мощность в Вт нитей накаливания дальнего и ближнего света. Значения мощности двухнитевых ламп пишутся одно за другим через знак «+». К перечисленным составляющим обозначения типа лампы может быть через знак «–» добавлена цифра для указания модификации типа. В обозначении типа галогенных ламп (например, АКГ 12–60+55) дополнительно введены буквы К (кварцевая) и Г (галогенная). Буквенные обозначения МН и С относятся к миниатюрным и софитным лампам соответственно.
Для фар головного освещения с европейской системой светораспределения выпускается единая двухнитевая лампа со специальным унифицированным фланцевым цоколем типа P45V41. Фланец ступенчатой формы напаян на цоколь диаметром 22 мм. Наличие двух базовых опорных поверхностей фланца позволяет применять лампу в оптических элементах фар с фокусными расстояниями 27 и 22 мм. Лампа имеет три штекерных вывода под контактную колодку, вставляется в оптический элемент с задней стороны отражателя и закрепляется пружинящими защелками.
Отечественная промышленность выпускает двухнитевые галогенные лампы АКГ 12–60+55 и АКГ 24–75+70 (категория Н4) для головных фар с европейским светораспределением и однонитевые лампы АКГ 12–55, АКГ 24–70 (категория Н1) и АКГ 12–55–1, АКГ 24–70–1 (категория НЗ) для прожекторов и противотуманных фар. Светосигнальные фонари обеспечивают необходимые светотехнические характеристики при силе света от единиц до 700 кд.
Рис. 28 – Размещение лампы накаливания категории R2 в отражателях с различными фокусными расстояниями
Номинальная мощность ламп светосигнальных фонарей не превышает 21 Вт. Для сигналов торможения и указателей поворота выпускают лампы А 12–21–3 и А 24–21–2 с штифтовым цоколем BA15S/19. Двухнитевая лампа А 12–21+5 с цоколем BAY15d предназначена для фонарей, совмещающих функции габаритного огня и сигнала торможения. В габаритные фонари устанавливают однонитевые лампы А 12–5–2 и А 24–5–2 с цоколем W2,1x9,5d. Выпускают также софитные лампы АС 12–5–1 с цоколем SV8.5/8, а для освещения приборов, блоков контрольных ламп и световых ламп и световых табло – лампы А 12–1, А 24–1, А 12–1,2, А 24–2, АМН 12–3–1 и АМН 24–3. Миниатюрный цоколь BA9S/14 имеют однонитевые лампы А 12–4–1 и АМН 24–4.
Все основные типы автомобильных ламп головного света – Н1, Н3, Н4, H7 и.т.д. – выпускаются для использования в автомобилях с напряжением бортовой сети 12В и 24В. При этом в каждом классе найдутся лампы как со стандартной мощностью, предназначенные для повседневного использования, так и более мощные «раллийные» аналоги.
Стандартные модели (категория Standard), лампы улучшенного визуального комфорта (категория BLUE), всепогодные лампы (категория GOLD), лампы для круглосуточного использования (категория CRYSTAL BLUE) и лампы с усиленным световым потоком (категория SUPER LIGHT). Причем все категории, кроме Standard, имеют увеличенную на 10% светоотдачу.
На колбы ламп семейства BLUE нанесено специальное интерференционное покрытие, в результате чего свечение этих ламп имеет белый цвет. Такой свет максимально приближен к дневному и, в отличие от света обычных ламп, менее утомителен для глаз. Разработчики заявляют, что при использовании этих ламп дорожные знаки и разметка во время ночной езды читаются значительно лучше, чем во время работы обычных приборов. Яркий белый свет способствует концентрации внимания водителя на дороге, делает ночное вождение менее утомительным. Это особенно важно при продолжительных ночных поездках. Кроме того, свет таких фар отличается от света большинства машин потока и тем самым делает вашу машину более заметной. А это снижает риск ДТП.
Все лампы этой категории имеют ограниченное ультрафиолетовое излучение и увеличенную на 10% светоотдачу.
Лампы этого типа относятся к разряду всесезонных.
Специальное многослойное покрытие колб для этих ламп выполняется с использованием самой современной интерференционной технологии. Следствием этого является увеличение интенсивности желтого спектра излучения и улучшение видимости в плохих погодных условиях, когда идет дождь, снег или стоит туман. Дело в том, что желтый свет, в отличие от белого, значительно меньше отражается от капель дождя или тумана и не слепит водителя. По словам производителей, использование таких ламп в ненастную погоду обеспечивает улучшенный обзор для водителя и повышает безопасность движения. Кроме того, машина, оснащенная всепогодными лампами, в плохих погодных условиях значительно лучше заметна на дороге, что также снижает риск ДТП.
Лампы семейства GOLD, ограничивают ультрафиолетовое излучение, что замедляет старение фары. Светоотдача этих ламп увеличена на 10% и как следствие обеспечивает более широкий обзор для водителя. Важно, что при правильной регулировке фар усиленный световой поток лампы не приводит к ослеплению других участников движения.
Все галогенные лампы SUPER LIGHT выпускаются с ограниченным ультрафиолетовым излучением.
По заявлению изготовителя, результатом применения таких ламп является значительное увеличение площади освещенной части дороги, появление более четких контуров светового пятна. Отметим лишь, что заявленное усиление светового потока можно получить только в правильно отрегулированной фаре.
При этом лампы SUPER LIGHT имеют ту же мощность, что и стандартные образцы (60/55 Вт), то есть их свет не ослепляет других участников движения и не перегревает саму фару. Мощность светового потока лампы остается стабильной на протяжении всего срока службы прибора.
Эта категория автоламп особенно актуальна для автолюбителей с ослабленным зрением и для пожилых водителей. Согласно исследованиям, для того чтобы хорошо видеть дорогу в 60 лет, света требуется в 5 раз больше, чем в 30 лет.
GROUP 24V
Высокотехнологичные лампы для большегрузных автомобилей, троллейбусов и автобусов с напряжением бортовой сети 24 В. Лампы категории GROUP 24V отличаются увеличенным сроком службы и повышенной вибростойкостью. Увеличенные интервалы между заменой ламп позволяют значительно снизить эксплуатационные расходы.
Колбы этих приборов препятствуют излучению ультрафиолетовых лучей, то есть обеспечивают длительный срок службы всей фары.
6. Назначение и общее устройство предохранителей разных типов
Агрегаты электрооборудования, потребляющие ток большой силы и работающие кратковременно, а также агрегаты, работа которых необходима в аварийных случаях, подключают к линии амперметр-аккумулятор. К этой группе потребителей относятся стартер, прикуриватель, сигнал, подкапотная лампа, штепсельная розетка переносной лампы.
Остальные потребители подключают к линии амперметр-генератор. В этой группе, в зависимости от характера работы, агрегаты и приборы должны подключаться: через замок зажигания, если они работают только при запущенном двигателе; к линии амперметр-генератор, если агрегаты потребляют ток небольшой силы и работают длительное время как при работе двигателя, так и на стоянке; через центральный переключатель света – вся осветительная аппаратура.
В целях защиты проводов от перегрузки большими токами, возникающими при коротком замыкании, применяют плавкие или термобиметаллические предохранители. При отсутствии их от перегрузки проводов током может произойти пожар или полная разрядка АКБ. Предохранители также прерывают цепь тока потребителей при увеличении тока выше допустимого.
В плавких предохранителях применяют вставки, изготовленные из легкоплавкого металла (свинца или меди). При перегрузке на 50% вставка плавиться в течении 45–60 сек.
В термобиметаллических предохранителях прерывание тока происходит через 12–25 сек., если ток превысит номинальную величину на 100%.

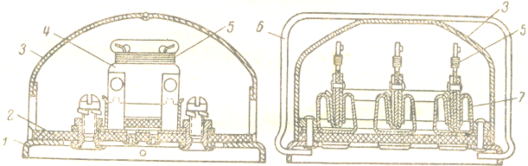

Рис. 29. Блок плавких предохранителей
Плавкие предохранители объединяют в блоки, содержащие по несколько вставок (рис. 29).
Блок предохранителей имеет следующее устройство. На стальном основании 1 закреплена пластина 2 из текстолита. На пластине укреплены держатели 7 для вставок 4. Предохранительная вставка 4 изготовлена из текстолита, на ней укреплены две контактные пластины, между которыми закрепляют плавкую вставку. На текстолитовой пластине имеется запасная проволока 5, из которой монтируют новую вставку взамен перегоревшей. Медная проволока диаметром 0,26 мм выдерживает ток до 10 а и диаметром 0,37 мм – до 20а. блок предохранителей закрыт крышкой 3, которая удерживается пружинной застёжкой 6.

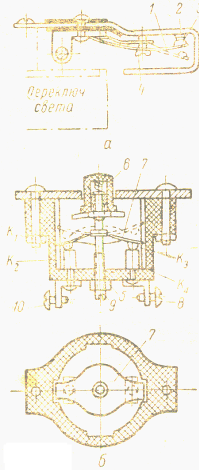

Рис. 30. Биметаллические предохранители а – с автоматическим и б – с принудительным включением
Применяют блоки плавких предохранителей и других конструкций, в которых плавкие вставки находятся или в стеклянных трубках, или на фарфоровых стержнях с латунными наконечниками.
На современных автомобилях, тракторах и комбайнах всё большее применение находят биметаллические предохранители, которые имеют много преимуществ перед плавкими. После того как плавкий предохранитель перегорел и устранена причина, вызвавшая его перегорание, необходимо восстановить цепь, т.е. поставить новую плавкую вставку, что создаёт неудобство в эксплуатации. Биметаллические предохранители лишены этого недостатка. Они выпускаются промышленностью двух типов: предохранители, прерывающие цепь и автоматически вновь включающие её, если устранена причина, вызывающая чрезмерное увеличение тока, и предохранители с принудительным включением.
В том случае, когда короткое замыкание или перегрузка не устранены, тепловой предохранитель первого типа делает замыкания и размыкания, чередующиеся через несколько секунд.
В термобиметаллическом предохранителе (рис. 30, а) используется свойство биметаллической пластинки изгибаться при нагреве. Пластинка 1 делается в виде выпуклого диска, на котором укреплён контакт 3. Поверхность пластинки 1, обращённая к контакту 2, изготовлена из металла с большим тепловым коэффициентом расширения, а поверхность, обращённая к головке винта 4, имеет малый коэффициент расширения. При перегрузке цепи или при коротком замыкании пластинка пропускает ток большей величины, вследствие чего она нагревается, внутренняя поверхность биметаллической пластинки расширяется, пластинка изгибается, и контакты 2 и 3 размыкаются. При разомкнутой цепи ток в пластинке отсутствует, она остывает, металл внутренней поверхности сокращается, пластинка вновь изгибается, контакты 2 и 3 замыкаются и т.д.
Винт 4 служит для регулирования работы термореле на определённую величину тока, при которой тепловой предохранитель вступает в действие. Рассмотренный тепловой предохранитель устанавливают на главных переключателях света автомобилей и самоходных комбайнов.
Второй тип термобиметаллического предохранителя конструктивно отличается от первого (рис. 30, б), и его работа в связи с этим также отлична. При перегрузке линии или коротком замыкании биметаллическая пластинка 7 нагревается и выгибается (это положение показано пунктиром), контакты К1, К2, К3, К4 размыкаются, и цепь прерывается. Однако форма пластинки такова, что при охлаждении она может занять первоначального положения и замкнуть контакты. Для их замыкания необходимо нажать кнопку 6, и если биметаллическая пластинка 7 успела охладиться, то контакты замкнуться и зажимы 8 и 10 соединятся. Для регулировки величины тока размыкания имеется винт 9, снабжённый контргайкой 5.
Вывод
В данной контрольной работе я расширил и углубил теоретические знания полученные в ходе изучения курса по электрооборудованию автомобилей.
Все устройства относящиеся к электрооборудованию относятся к источникам, либо к потребителям.
