После пуска двигателя генератор 1 возбудится, ток в обмотке реле включения 4 понизится, так как обмотка окажется под разностью э.д.с. якоря и А.К.Б., и контакты 5 разомкнутся. Магнитный поток, действующий на сердечник 13, уменьшится и под действием возвратной пружины сердечник возвратится в исходное положение. Контакты 7,9 и 10 разомкнуться, и ток стартера прервётся.

Контакт 7 служит для блокировки добавочного резистора катушки 6 зажигания в период пуска двигателя.

Случайное включение стартера при работающем двигателе невозможно, так как при возбуждённом генераторе контакты реле 4 не замкнутся. Объясняется это малой величиной тока в обмотке под действием встречно направленных э.д.с. генератора и А.К.Б., по этой же причине при замкнутых контактах реле обратного тока включение стартера также невозможно.

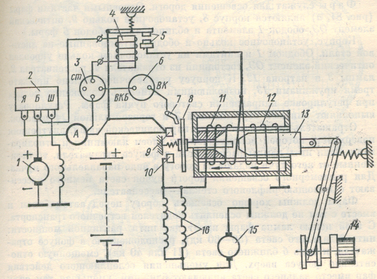

Рис.7 Электрическая схема стартера с дистанционным управлением :

1 – генератор, 2 – реле-регулятор, 3 – выключатель зажигания, 4 – реле включения, 5,7,9,10 – контакты, 6 – катушка зажигания, 8 – диск, 11 – втягивающая обмотка, 12 – удерживающая обмотка, 13 – сердечник, 14 – шестерня, 15 – якорь стартера, 16 – обмотка возбуждения.

Задание № 2 . Рассчитать оптимальный маршрут перевозки груза из пункта А в пункт В. Обеспечивающий наименьшую себестоимость, методом динамического программирования. Возможные маршруты перевозки грузов представлены графом :

МАРШРУТЫ	СТОИМОСТЬ ПЕРЕВОЗОК	ИТОГО :
А – 1- 5- 9 -13 - В	16 + 13 + 11 + 14 + 11 = 65	65
А – 1- 5- 9 -14 - В	16 + 13 + 11 + 13 + 16 = 69	69
А – 1- 5- 9 -15- В	16 + 13 + 11 + 11 + 11 = 62	62
А – 1- 5- 10 -13- В	16 + 13 + 16 + 16 + 11 = 72	72
А – 1- 5- 10 -14- В	16 + 13 + 16 + 0 + 16 = 61	61
А – 1- 5- 10 -15- В	16 + 13 + 16 + 16 + 11 = 72	72
А – 1- 5- 11 -13- В	16 + 13 + 11 + 13 + 11 = 64	64
А – 1- 5- 11 -14- В	16 + 13 + 11 + 31 + 16 = 87	87
А – 1- 5- 11 -15- В	16 + 13 + 11 + 16 + 11 = 67	67
А – 1- 6- 9 -13 - В	16 + 11 + 16 + 14 + 11 = 68	68
А – 1- 6- 9 -14 - В	16 + 11 + 16 + 13 + 16 = 72	72
А – 1- 6- 9 -15 - В	16 + 11 + 16 + 11 + 11 = 65	65
А – 1- 6- 10 -13 - В	16 + 11 + 14 + 16 + 11 = 68	68
А – 1- 6- 10 -14 - В	16 + 11 + 14 + 0 + 16 = 57	57
А – 1- 6- 10 -15 - В	16 + 11 + 14 + 16 + 11 = 68	68
А – 1- 6- 11 -13 - В	16 + 11 + 13 + 13 + 11 = 64	64
А – 1- 6- 11 -14 - В	16 + 11 + 13 + 31 + 16 = 87	87
А – 1- 6- 11 -15 - В	16 + 11 + 13 + 16 + 11 = 67	67
А – 1- 6- 12 -14 - В	16 + 11 + 16 + 14 + 16 = 73	73
А – 1- 6- 12 -15 - В	16 + 11 + 16 + 21 + 11 = 75	75
А – 4 - 6- 9- 13 - В	16 + 11 + 16 + 14 + 11 = 68	68
А – 4 - 6- 9- 14 - В	16 + 11 + 16 + 13 + 16 = 72	72
А – 4 - 6- 9- 15 - В	16 + 11 + 16 + 11 + 11 = 65	65
А – 4 - 6- 10- 13 - В	16 + 11 + 14 + 16 + 11 = 68	68
А – 4 - 6- 10- 14 - В	16 + 11 + 14 + 0 + 16 = 57	57
А – 4 - 6- 10- 15 - В	16 + 11 + 14 + 16 + 11 = 68	68
А – 4 - 6- 11- 13 - В	16 + 11 + 13 + 13 + 11 = 64	64
А – 4 - 6- 11- 14- В	16 + 11 + 13 + 31 + 16 = 87	87
А – 4 - 6- 11- 15 - В	16 + 11 + 13 + 16 + 11 = 67	67
А – 4 - 6- 12- 14- В	16 + 11 + 16 + 14 + 16 = 73	73
А – 4 - 6- 12- 15- В	16 + 11 + 16 + 21 + 11 = 75	75
А – 4 - 7- 10- 13 - В	16 + 16 + 16 + 16 + 11 = 75	75
А – 4 - 7- 10- 14 - В	16 + 16 + 16 + 0 + 16 = 64	64
А – 4 - 7- 10- 15 - В	16 + 16 + 16 + 16 + 11 = 75	75
А – 4 - 7- 11- 13 - В	16 + 16 + 0 + 13 + 11 = 56	56
А – 4 - 7- 11- 14 - В	16 + 16 + 0 + 31 + 16 = 79	79
А – 4 - 7- 11- 15 - В	16 + 16 + 0 + 16 + 11 = 59	59
А – 4 - 7- 12- 14 - В	16 + 16 + 12 + 14 + 16 = 74	74
А – 4 - 7- 12- 15 - В	16 + 16 + 12 + 21 + 11 = 76	76
А – 3 - 5- 9- 13 - В	14 + 16 + 11 + 14 + 11 = 66	66
А – 3 - 5- 9- 14 - В	14 + 16 + 11 + 13 + 16 = 70	70
А – 3 - 5- 9- 15 - В	14 + 16 + 11 + 11 + 11 = 63	63
А – 3 - 5- 10- 13 - В	14 + 16 + 16 + 16 + 11 = 73	73
А – 3 - 5- 10- 14 - В	14 + 16 + 16 + 0 + 16 = 62	62
А – 3 - 5- 10- 15- В	14 + 16 + 16 + 16 + 11 = 73	73
А – 3 - 5- 11- 13 - В	14 + 16 + 11 + 13 + 11 = 65	65
А – 3 - 5- 11- 14 - В	14 + 16 + 11 + 31 + 16 = 88	88
А – 3 - 5- 11- 15 - В	14 + 16 + 11 + 16 + 11 = 68	68
А – 3 - 6- 9- 13 - В	14 + 16 + 16 + 14 + 11 = 71	71
А – 3 - 6- 9- 14 - В	14 + 16 + 16 + 13 + 16 = 75	75
А – 3 - 6- 9- 15 - В	14 + 16 + 16 + 11 + 11 = 68	68
А – 3 - 6- 10- 13 - В	14 + 16 + 14 +16 + 11 = 71	71
А – 3 - 6- 10- 14 - В	14 + 16 + 14 + 0 + 16 = 60	60
А – 3 - 6- 10- 15 - В	14 + 16 + 14 + 16 + 11 = 71	71
А – 3 - 6- 11- 13 - В	14 + 16 + 13 +13 + 11 = 67	67
А – 3 - 6- 11- 14 - В	14 + 16 + 13 + 31 + 16 = 90	90
А – 3 - 6- 11- 15 - В	14 + 16 + 13 + 16 + 11 = 70	70
А – 3 - 6- 12- 14 - В	14 + 16 + 16 + 14 + 16 = 76	76
А – 3 - 6- 12- 15 - В	14 + 16 + 16 + 21 + 11 = 78	78
А – 3 - 7- 10- 13 - В	14 + 31 + 16 + 16 + 11 = 88	88
А – 3 - 7- 10- 14 - В	14 + 31 + 16 + 0 + 16 = 77	77
А – 3 - 7- 10- 15 - В	14 + 31 + 16 + 16 + 11 = 88	88
А – 3 - 7- 11- 13 - В	14 + 31 + 0 + 13 + 11 = 69	69
А – 3 - 7- 11- 14 - В	14 + 31 + 0 + 31 + 16 = 92	92
А – 3 - 7- 11- 15 - В	14 + 31 + 0 + 16 + 11 = 72	72
А – 3 - 7- 12- 14 - В	14 + 31 + 12 + 14 + 16 = 87	87
А – 3 - 7- 12- 15 - В	14 + 31 + 12 + 21 + 11 = 89	89
А – 3 - 8- 10- 13 - В	14 + 12 + 16 + 16 + 11 = 69	69
А – 3 - 8- 10- 14 - В	14 + 12 + 16 + 0 + 16 = 58	58
А – 3 - 8- 10- 15 - В	14 + 12 + 16 + 16 + 11 = 69	69
А – 3 - 8- 11- 13 - В	14 + 12 + 31 + 13 + 11 = 81	81
А – 3 - 8- 11- 14 - В	14 + 12 + 31 + 31 + 16 = 104	104
А – 3 - 8- 11- 15 - В	14 + 12 + 31 + 16 + 11 = 84	84
А – 3 - 8- 12- 14 - В	14 + 12 + 16 + 14 + 16 = 72	72
А – 3 - 8- 12- 15 - В	14 + 12 + 16 + 21 + 11 = 74	74
А – 2- 5- 9- 13 - В	11 + 16 + 11 + 14 + 11 = 63	63
А – 2- 5- 9- 14 - В	11 + 16 + 11 + 13 + 16 = 67	67
А – 2- 5- 9- 15 - В	11 + 16 + 11 + 11 +11 = 60	60
А – 2- 5- 10- 13 - В	11 + 16 + 16 + 16 + 11 = 70	70
А – 2- 5- 10- 14 - В	11 + 16 + 16 + 0 + 16 = 59	59
А – 2- 5- 10- 15 - В	11 + 16 + 16 + 16 + 11 = 70	70
А – 2- 5- 11- 13 - В	11 + 16 + 11 + 13 + 11 = 62	62
А – 2- 5- 11- 14- В	11 + 16 + 11 + 31 + 16 = 85	85
А – 2- 5- 11- 15 - В	11 + 16 + 11 + 16 + 11 = 65	65
А – 2- 6- 9- 13 - В	11 + 21 + 16 + 14 + 11 = 73	73
А – 2- 6- 9- 14 - В	11 + 21 + 16 + 13 + 16 = 77	77
А – 2- 6- 9- 15 - В	11 + 21 + 16 + 11 + 11 = 70	70
А – 2- 6- 10- 13 - В	11 + 21 + 14 + 16 + 11 = 73	73
А – 2- 6- 10- 14 - В	11 + 21 + 14 + 0 + 16 = 62	62
А – 2- 6- 10- 15 - В	11 + 21 + 14 + 16 + 11 = 73	73
А – 2- 6- 11- 13 - В	11 + 21 + 13 + 13 + 11 = 69	69
А – 2- 6- 11- 14 - В	11 + 21 + 13 + 31 + 16 = 92	92
А – 2- 6- 11- 15 - В	11 + 21 + 13 + 16 + 11 = 72	72
А – 2- 6- 12- 14 - В	11 + 21 + 16 + 14 + 16 = 78	78
А – 2- 6- 12- 15 - В	11 + 21 + 16 + 21 + 11 = 80	80
А – 2- 7- 10- 13 - В	11 + 0 + 16 + 16 + 11 = 54	54
А – 2- 7- 10- 14 - В	11 + 0 + 16 + 0 + 16 = 43	43
А – 2- 7- 10- 15 - В	11 + 0 + 16 + 16 + 11 = 54	54
А – 2- 7- 11- 13 - В	11 + 0 + 0 + 13 + 11 = 35	35
А – 2- 7- 11- 14 - В	11 + 0 + 0 + 31 + 16 = 58	58
А – 2- 7- 11- 15 - В	11 + 0 + 0 + 16 + 11 = 38	38
А – 2- 7- 12- 14 - В	11 + 0 + 12 + 14 + 16 = 53	53
А – 2- 7- 12- 15 - В	11 + 0 + 12 + 21 + 11 = 55	55
А – 2- 8- 10- 13 - В	11 + 0 + 16 + 16 + 11 = 54	54
А – 2- 8- 10- 14 - В	11 + 0 + 16 + 0 + 16 = 43	43
А – 2- 8- 10- 15 - В	11 + 0 + 16 + 16 + 11 = 54	54
А – 2- 8- 11- 13 - В	11 + 0 + 31 + 13 + 11 = 66	66
А – 2- 8- 11- 14 - В	11 + 0 + 31 + 31 + 16 = 89	89
А – 2- 8- 11- 15 - В	11 + 0 + 31 + 16 + 11 = 69	69
А – 2- 8- 12- 14 - В	11 + 0 + 16 + 14 + 16 = 57	57
А – 2- 8- 12- 15 - В	11 + 0 + 16 + 21 + 11 = 59	59

ИТОГ : Проведя расчет оптимального маршрута перевозки груза из пункта А в пункт В обеспечивающий наименьшую себестоимость , методом динамического программирования мы выяснили , что оптимальный маршрут перевозки составляет :

А – 2- 7- 11- 13 - В

11 + 0 + 0 + 13 + 11 = 35

ВЫВОД:

Мы провели морфологический анализ стартера. Узнали из чего состоит система пуска – это стартер, А.К.Б. и стартерной цепи (стартерные провода, реле включения стартера, выключатель <>. А также узнали из чего состоит стартер СТ 130 – А1.

А также провели расчёты по оптимального маршрута перевозки груза из пункта А в пункт В обеспечивающий наименьшую себестоимость, методом динамического анализа.

Список литературы:

Е. В. МИХАЙЛОВСКИЙ. К.Б. СЕРЕБРЯКОВ. Е. Я.ТУР «УСТРОЙСТВО АВТОМОБИЛЯ» (Москва – машиностроение – 1981г.).

БОРОВСКИХ Ю.И. КЛЕННИКОВ В.М. НИКИФОРОВ В.М. САБИНИН А.А. «УСТРОЙСТВО, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ АВТОМОБИЛЕЙ» (Москва –<> 1975г. ).
