При непосредственном соединении валов двигателя и вентилятора = 1, при клиноременной передаче = 0,92.

Коэффициент быстроходности вентилятора характеризует конструкцию рабочего колеса, следовательно, способность создавать давление. Если принять плотность воздуха = 1,2 кг/м³, то

Для каждого типа вентилятора характерно определенное значение коэффициента быстроходности:

Центробежные высокого давления – 10–30,

Центробежные низкого и среднего давления с лопатками:

отогнутыми вперед – 30–60

отогнутыми назад – 50–80

Центробежные двустороннего всасывания – 80–120.

Конструкция вентилятора определяется его аэродинамической схемой, под которой понимается схематический чертеж его проточной части с указанием основных размеров в долях наружного диаметра колеса.

Конструктивная форма и размеры вентилятора определяются его подачей, давлением и частотой вращения.

Формы рабочих колес вентиляторов даны на рис. 2.

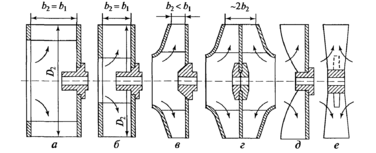

Рис. 2 – Формы рабочих колес центробежных вентиляторов

а – барабанная; б – кольцевая, в, г – с коническими покрывающими дисками;

д, е – соответственно однодисковых и бездисковых

Формы, показанные: - на рис. 2а, б, свойственны вентиляторам низкого давления с лопатками, загнутыми вперед; - на рис. 2б–г, характерны для вентиляторов низкого, среднего и высокого давлений с лопатками, загнутыми назад;

- на рис. 2г, применяется для колес большой подачи и находит применение, в частности, для дутьевых вентиляторов и дымососов ТЭС.

Открытые однодисковые и бездисковые колеса форм (рис. 2д, е) применяются в пылевых вентиляторах, служащих для подачи смесей газов с твердыми частицами, например в системах пылеприготовления ТЭС.

В вентиляторах применяются все три типа лопастей.

По назначению вентиляторы подразделяются на следующие группы: вентиляторы общего назначения (Ц); - вентиляторы дутьевые (БД); - дымососы (Д); - вентиляторы горячего дутья (ВГД); - вентиляторы мельничные (ВМ); - вентиляторы специального назначения.

По направлению вращения рабочего колеса различают вентиляторы правого вращения (колесо вращается по направлению движения часовой стрелки, если смотреть со стороны привода) и левого вращения. По направлению выхода газа вентиляторы изготовляются с различными положениями корпуса.

Вентиляторы общего назначения по полному давлению, создаваемому при номинальном режиме, подразделяются на вентиляторы низкого (до 1 кПа), среднего (от 1 до 3 кПа) и высокого (свыше 3 кПа) давления.

К вентиляторам низкого давления относятся вентиляторы средней и большой быстроходности. Рабочие колеса этих вентиляторов имеют широкие листовые лопатки. Окружная скорость вращения колес составляет менее 50 м/с.

Вентиляторы низкого давления используются в вентиляционных системах.

Вентиляторы среднего давления имеют окружную скорость до 80 м/с, лопатки этих вентиляторов выполняются как загнутыми вперед, так и назад и применяются как в вентиляционных, так и технологических установках различного назначения.

Вентиляторы высокого давления имеют окружную скорость свыше 80 м/с, лопатки загнуты назад.

Опишите устройство, объясните принцип действия и вычертите схему аммиачного турбокомпрессора АТКА

Агрегат типа АТКА имеет привод от синхронного или асинхронного электродвигателя через мультипликатор, двухэтажную компоновку. Компрессор, редуктор и электродвигатель устанавливаются на отметке +4,8 м. Работает установка следующим образом. Парообразный аммиак засасывается в первую секцию компрессора АТКА-545, где он сжимается до промежуточного давления. Сжатые пары поступают в промежуточный холодильник, где частично охлаждаются. Затем в трубопровод по ходу газа впрыскивается жидкий аммиак, который, попадая в газовый поток низкого давления, испаряется и тем самым охлаждает газообразный аммиак. Далее охлажденный аммиак проходит отделитель жидкости и всасывается во вторую секцию 10 компрессора, где сжимается до давления конденсации. Из второй секции компрессора сжатые пары поступают последовательно в конденсатор, ресивер, промежуточный сосуд и испаритель (на схеме не показано). Основные сборочные единицы аммиачных агрегатов типа АТКА унифицированы между собой и с рядом сборочных единиц других турбоагрегатов. Корпус турбокомпрессора отлит из чугуна. Средняя часть корпуса выполнена в виде цилиндра с продольными и кольцевыми ребрами жесткости. Корпус имеет горизонтальный разъем. Верхняя и нижняя половины корпуса соединяются стяжными шпильками, установленными во фланце нижней половины. Точность взаимного положения верхней и нижней половин корпуса фиксируется двумя коническими штифтами с резьбовым хвостовиком, облегчающим выемку штифтов.

1 - картер; 2 - предохранительный и перепускной (байпасный) вентиль ступени низкого давления; 3 - манометрический пульт; 4 - предохранительный и байпасный вентиль ступени высокого давления; 5 - корпус сальника (передняя крышка); 6 - передний коренной подшипник; 7 - вентиль для регулирования давления масла;8 - сальник; 9 - приводная муфта; 10 - маховик; 11 - поплавковый регулирующей вентиль обратной подачи масла из нагнетательного пространства ступени высокого давления; 12 - коленчатый вал; 13 - противовес; 14 и 16 - промежуточные опоры вала; 15 - шатун; 17 - охладитель масла; 18 - трубки для подачи масла из нагнетательного пространства низкого давления; 19 - задний коренной подшипник; 20 - щелевой фильтр; 21 - патрубок для выпуска масляных загрязнений; 22- патрубок для спуска масла: 23- патрубок для слива воды; 24 - привод масляного насоса; 25-масляный насос; 26 - задняя крышка картера; 27 - рубашка для охлаждающей воды; 28 -крышка цилиндра; 29 - нагнетательный клапан; 30 - всасывающий клапан; 31 - уплотнительное кольцо; 32 - поршень; 33 - поршневой палец; 34- маслосъемное кольцо; 35-втулка цилиндра; 36 и 37 - указатели уровня масла; 38 - вентиль для отсоса картера.

Сформулируйте II закон термодинамики. Приведите примеры применения этого закона в технике

Второй закон термодинамики исключает возможность создания вечного двигателя второго рода. Имеется несколько различных, но в то же время эквивалентных формулировок этого закона. - Постулат Клаузиуса. Процесс, при котором не происходит других изменений, кроме передачи теплоты от горячего тела к холодному, является необратимым, то есть теплота не может перейти от холодного тела к горячему без каких либо других изменений в системе. Это явление называют рассеиванием или дисперсией энергии. - Постулат Кельвина.

Процесс, при котором работа переходит в теплоту без каких либо других изменений в системе, является необратимым, то есть невозможно превратить в работу всю теплоту, взятую от источника с однородной температурой, не проводя других изменений в системе.

Реакторную установку можно представить в виде тепловой машины, в которой осуществляется некий термодинамический цикл.

Пароводяная смесь, образовавшаяся в результате передачи тепловой энергии воде в активной зоне поступает в Барабан – сепаратор где происходит разделение пара и воды. Пар направляется в паровую турбину, где расширяясь адиабатно, совершает работу. Из турбины отработавший пар направляется в конденсатор. Там происходит отдача теплоты охлаждающей воде, проходящей через конденсатор. Вследствие этого пар полностью конденсируется. Полученный конденсат непрерывно засасывается насосом из конденсатора, сжимается и направляется вновь в барабан сепаратор.

Конденсатор играет двоякую роль в установке:

Во-первых, он имеет паровое и водяное пространство разделенные поверхностью, через которую происходит теплообмен между отработавшим паром и охлаждающей водой. Поэтому конденсат пара может быть использован в качестве идеальной воды, не содержащей растворенных солей.

Во-вторых, в конденсаторе вследствие резкого уменьшения удельного объема пара при его превращении в капельножидкое состояние наступает вакуум, который будучи поддерживаемым в течение всего времени работы установки, позволяет пару расширяться в турбине еще на одну атмосферу (Рк около 0,04 - 0,06 бар) и совершать за счет этого дополнительную работу.

Опишите основные виды теплопередачи, дайте понятие теплопроводности, вычертите схемы

Существуют три основных вида теплопередачи:

- теплопроводность

- конвекция

- лучистый теплообмен. Теплопроводность - это процесс распространения теплоты между соприкасающимися телами или частями одного тела с разной температурой.

Температурное поле - совокупность температур во всех точках тела для данного момента времени. Стационарное температурное поле, или стационарный температурный режим, характеризуется постоянством температуры с течением времени. Для перехода от нестационарного режима (нагрев или охлаждение тела) к стационарному необходимо время для достижения постоянной температуры Если внутри тела имеется разность температур, то тепловая энергия переходит от более горячей его части к более холодной. Такой вид теплопередачи, обусловленный тепловыми движениями и столкновениями молекул, называется теплопроводностью; при достаточно высоких температурах в твердых телах его можно наблюдать визуально. Так, при нагревании стального стержня с одного конца в пламени газовой горелки тепловая энергия передается по стержню, и на некоторое расстояние от нагреваемого конца распространяется свечение (с удалением от места нагрева все менее интенсивное). Интенсивность теплопередачи за счет теплопроводности зависит от градиента температуры, т.е. отношения DТ/Dx разности температур на концах стержня к расстоянию между ними. Она зависит также от площади поперечного сечения стержня (в м2) и коэффициента теплопроводности материала.

где q – тепловой поток, k – коэффициент теплопроводности, а A – площадь поперечного сечения. Это соотношение называется законом теплопроводности Фурье; знак «минус» в нем указывает на то, что теплота передается в направлении, обратном градиенту температуры. Из закона Фурье следует, что тепловой поток можно понизить, уменьшив одну из

величин – коэффициент теплопроводности, площадь или градиент температуры.

Для здания в зимних условиях последние величины практически постоянны, а поэтому для поддержания в помещении нужной температуры остается уменьшать теплопроводность стен, т.е. улучшать их теплоизоляцию. В таблице представлены коэффициенты теплопроводности некоторых веществ и материалов.

Из таблицы видно, что одни металлы проводят тепло гораздо лучше других, но все они являются значительно лучшими проводниками тепла, чем воздух и пористые материалы.

Теплопроводность некоторых веществ и материалов

Теплопроводность металлов обусловлена колебаниями кристаллической решетки и движением большого числа свободных электронов (называемых иногда электронным газом). Движение электронов ответственно и за электропроводность металлов, а потому неудивительно, что хорошие проводники тепла (например, серебро или медь) являются также хорошими проводниками электричества. Тепловое и электрическое сопротивление многих веществ резко уменьшается при понижении температуры ниже температуры жидкого гелия (1,8 K). Это явление,

называемое сверхпроводимостью, используется для повышения эффективности работы многих устройств – от приборов микроэлектроники до линий электропередачи и больших электромагнитов.
