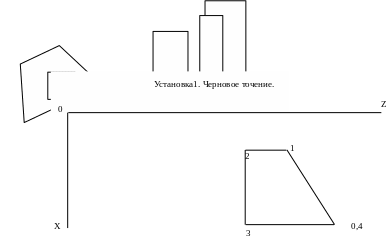

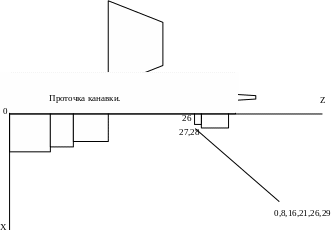

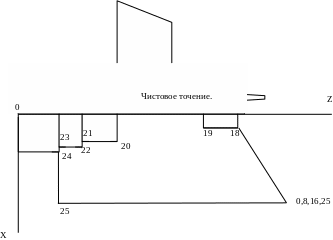

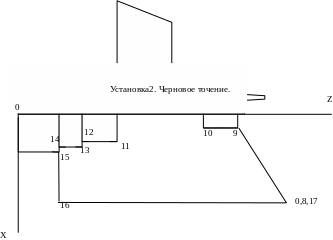

1.2 Траектория движения инструментов
Таблица 2
| Позиция 1 Инструмент №1 | Позиция 2 Инструмент №2 | ||||
| N | X | Z | N | X | Z |
| 0 | 170 | 80 | 8 | 170 | 80 |
| 1 | 155 | 65 | 9 | 155 | 63 |
| 2 | 105 | 63 | 10 | 105 | 62 |
| 3 | 105 | 55 | 11 | 105 | 53 |
| 4 | 85 | 53 | 12 | 85 | 52 |
| 5 | 85 | 45 | 13 | 85 | 43 |
| 6 | 65 | 43 | 14 | 65 | 42 |
| 7 | 65 | 80 | 15 | 65 | 80 |
Таблица 3
| Позиция 3 Инструмент №3 | Позиция 4 Инструмент №1 | |||||
| N | X | Z | N | X | Z | |
| 16 | 170 | 80 | 20 | 90 | 80 | |
| 17 | 153 | 35 | 21 | 170 | 80 | |
| 18 | 120 | 33 | 22 | 153 | 33 | |
| 19 | 90 | 43 | 23 | 120 | 32 | |
| 24 | 90 | 42 | ||||
| 25 | 90 | 80 | ||||
Таблица 4
| Позиция 5 Инструмент №2 | ||
| N | X | Z |
| 26 | 170 | 80 |
| 27 | 120 | 32 |
| 28 | 120 | 30 |
| 29 | 120 | 32 |
