Узгоджуємо за верстатом:

S₅=S₆=0,63 мм/об

По карті 62, с. 125, [4] подачу для розвертання поверхні 1

Для розверток Ø20 и Ø32, група подач III – S=1,9 мм/об.

Узгоджуємо за верстатом:

S₇= S₈= 1,8 мм/об

Швидкість різання попередньо визначаємо по карті 47, с. 111, [4], для свердління поверхонь 1 і 3.

Для обробки чавуну група твердості 170-255 НВ і подачі S=0,4:

При діаметрі свердла більше 20:V₁=31 м/хв.

При діаметрі свердла до 20:V₂=27 м/хв.

По карті 60, с. 123, [4], для зенкування поверхонь 1 і 3 для обробки чавуну група твердості 170-255 НВ, подачі S=0,75, зенкер суцільний Р6М5, глибина різання 1мм:

V₃= V₄=22 м/хв.

Приймаємо аналогічну швидкість різання для конічної зенковки (поверхні 2 і 4) :

V₅=V₆= 22 м/хв.

По карті 64, с. 127, [4], для розвертання поверхонь 1 і 3 для обробки чавуну група твердості 170-255 НВ, подачі S=2:

V₇= V₈= 5,8 м/хв.

Знаходимо частоти обертання шпинделя для кожної поверхні:

Поверхні 1, 3 свердління Ø18,5:

n₁=1000V₁/(d₁)=1000*27/(3,14*18,5)=464,6 хв^-1.

Приймаємо по верстату n₁=400 хв^-1.

Поверхня 1, розсвердлювання Ø30.

n₂=1000V₂/(d₂)=1000*31/(3,14*30)=328,9 хв^-1.

Приймаємо по верстату n₂=315 хв^-1.

Поверхня 3, зенкування Ø19,9.

n₃=1000V₃/(d₃)=1000*22/(3,14*19,9)=351,9 хв^-1.

Приймаємо по верстату n₃=315 хв^-1.

Поверхня 1, зенкування Ø31,8.

n₄=1000V₄/(d₄)=1000*22/(3,14*31,8)=220,2 хв^-1.

Приймаємо по верстату n₄=200 хв^-1.

Поверхня 2, зенкування фаски 2х45º конічною зенковкою.

n₅=1000V₅/(d₅)=1000*22/(3,14*(32+2*2))=194,5 хв^-1.

Приймаємо по верстату n₅=200 хв^-1.

Поверхня 4, зенкування фаски 1,6х45º конічною зенковкою.

n₆=1000V₆/(d₆)=1000*22/(3,14*(20+2*1,6))=301,8 хв^-1.

Приймаємо по верстату n₆=315 хв^-1.

Поверхня 1, розвертання Ø32Н7.

n₇=1000V₇/(d₇)=1000*5,8/(3,14*32)=57,7 хв^-1.

Приймаємо по верстату n=50 хв^-1.

Поверхня 3, розвертання Ø20Н7.

n₈=1000V₈/(d₈)=1000*5,8/(3,14*202)=92,3 хв^-1.

Приймаємо по верстату n₈=80 хв^-1.

Результати розрахунків режимів різання зводимо в табл. 1.

Таблиця 1 Режими різання на свердлильній операції

4. Стислі відомості про інструментальні матеріали

Матеріал інструментів на свердлувальній операції (зенкерів, свердел, розверток, зенковки) – швидкорізальна сталь Р6М5.

Основні відомості щодо матеріалу свердла для обробки отворів визначимо згідно [с. 48, п. 3.4., 5].

Основним легуючим елементом швидкорізальних сталей є вольфрам (Р), який взаємодіє з вуглецем, завдяки чому сталь набуває високої твердості, температуро- і зносостійкості. Окрім того, сталь містить молібден (М), який є хімічним аналогом вольфраму. Легування молібденом сприяє підвищенню теплопровідності сталі. Вольфрамо-молібденові сталі більш пластичні і куються краще, ніж вольфрамові, мають нижчий бал карбідної неоднорідності.

До хімічного складу сталі Р6М5 входить 6% вольфраму (W) та 5% молібдену (Mo).

Сталь Р6М5 доцільно застосовувати при виготовленні інструментів, що використовуються при невеликих швидкостях різання, але з великими перерізами шару, що зрізається, тобто при важкому силовому режимі. Внаслідок високої пластичності сталь придатна для виготовлення інструментів методами пластичного деформування.

Основні властивості сталі Р6М5:

• твердість: 62...64 HRC;

• теплостійкість, θ: 620°С;

• границя міцності на згин, σ_зг: 2900...3100 МПа;

• швидкості різання, v: 25...35 м/хв.

Матеріал твердосплавних пластин торцевої фрези та прохідногоо різця – вольфрамовий (однокарбідний) твердий сплав ВК6 [с. 50, п. 3.5., 5]. Основою твердого сплаву ВК6 є карбіди вольфраму (WC), що мають високу тугоплавкість і мікротвердість, їх зерна з’єднуються між собою кобальтом (Co). Чим більше в сплаві WC, тим вища твердість і теплостійкість і менша міцність сплаву. Твердий сплав ВК6 характеризується високою твердістю, теплостійкістю та швидкостями різання, проте має відносно низьку міцність на згин. Застосовується для чорнової і напівчистової обробки чавунів і кольорових сплавів.

Хімічний склад сплаву ВК6: 6% кобальту (Co), решта – 94% карбідів вольфраму (WC).

Основні властивості твердого сплаву ВК6:

• твердість: 87...90 HRА;

• теплостійкість, θ: 800...900 °С;

• границя міцності на згин, σ_зг: 1000...1200 МПа;

• швидкості різання, v: 90...300 м/хв.

5. Встановлення взаємозв’язку елементів режиму різання та параметрів перерізу шару, що зрізається

Точіння

На (рис. 4) зображені елементи різання при обточуванні заготовки прохідним різцем згідно [6]. Глибина різання рівна припуску на обробку на даному переході: t = 1 мм.

Подача на оберт заготовки встановлена у п.3. даної роботи і рівна S = 0,35 мм.

Товщина шару, що зрізається, рівна: (мм).

Ширина шару, що зрізається: (мм).

Рис. 4. Елементи різання при розточуванні

Торцеве фрезерування

а б

Рис. 5. Схеми зрізання припуску при торцевому фрезеруванні

На (рис. 5) зображені схеми зрізання припуску при фрезеруванні поверхні торцевою фрезою згідно [с. 228, 6]. На (рис 1, а) глибина різання t = 1 мм рівна припуску на обробку на заданому переході. В = 56,65 мм – ширина фрезерування (рівна ширині оброблюваного пазу). D = 125 мм – діаметр фрези.

Приймемо для нашого випадку симетричне фрезерування (рис. 5). Кут контакту торцевої фрези . Товщина шару, що зрізається, яка відповідає кожному значенню кута визначається співвідношенням . Ширина шару, що зрізається для торцевих фрез рівна , де – кут нахилу ріжучої кромки, – головний кут в плані ріжучої кромки зуба торцевої фрези.

Свердлильна операція

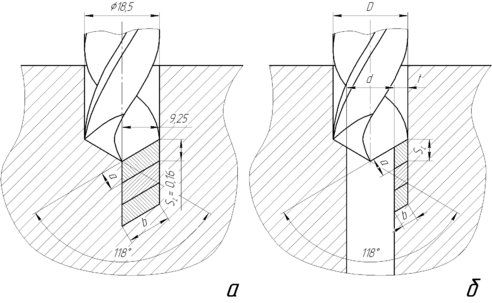

Рис. 6. Елементи різання при: а – свердлінні, б – розсвердлюванні (розвертанні, зенкеруванні)

При свердлуванні в суцільному матеріалі (рис. 6, а) глибина різання рівня половині оброблюваного діаметру (діаметру свердла):

(мм).

Щоб знайти подачу на зуб інструменту, слід розділити на кількість зубів знайдену в п. 3 подачу на оберт (кількість зубів для свердла –

2): (мм/зуб).

Товщина шару, що зрізається, рівна:

(мм).

Ширина шару, що зрізається:

(мм).

При обробці попередньо обробленого отвору (розсвердлювання, зенкерування, розвертання) – рис. 6, б – глибина різання визначається так:

(мм).

Товщина шару і ширина шару, що зрізаються, визначаються аналогічно.

Література

1. Справочник технолога-машиностроителя. В 2-х т./ Под ред. А.Г. Косиловой и Р.К. Мещерякова. – 4-е изд., перераб. и доп. – М.: Машиностроение, 1985. – Т2 – 496 с.

2. Справочник технолога-машиностроителя. В 2-х т./ Под ред. А.Г. Косиловой и Р.К. Мещерякова. – 4-е изд., перераб. и доп. – М.: Машиностроение, 1985. – Т1 – 657 с.

3. Режимы резания металлов: Справочник / Под ред. Ю.В. Барановского. – М.: Машиностроение, 1972. – 364 с.

4. Общемашиностроительные нормативы режимов резания для технического нормирования работ на металлорежущих станках. Часть І. Токарные, карусельные, токарно-револьверные, алмазно-расточные, сверлильные, строгальные, долбежные и фрезерные станки. Изд. 2-е, М: Машиностроение, 1974. – 406 с.

5. Виговський Г.М. Теорія різання: Навч. посібн. – Житомир: ЖДТУ, 2006. – 250 с.

6. Грановский Г.И., Грановский В.Г. Резание металлов: Учебн. для вузов. – М.: Высш. шк., 1985. – 304 с.
