Текст из файла (страница 2)

Инструменты для рубки: а - зубило; б - крейцмейсель; в - канавочник.

Для чего на деталях из хрупких материалов делают фаску на расстоянии 0.5-2мм от разметочной линии.

Заготовки для деталей машин поступают на обработку в механические и слесарные цеха в виде поковок сортового металла. При обработке с поверхности заготовки удаляется определенный слой металла, в результате уменьшается ее размер. Разность между размером заготовки до и после обработки является величиной припуска на обработку. Размеры припусков определяют по справочнику.

Чтобы знать, где и до каких размеров вести обработку, сначала заготовку размечают. Разметкой называют операции нанесения на обрабатываемую заготовку разметочных линий (рисок), определяющих контуры будущей детали или места, подлежащие обработке.

При обработке деталей из хрупких материалов (чугуна, бронзы) нужно снимать фаску (канавку) на расстоянии 0.5-2мм от разметочной линии. Это позволит избежать сколов, выбоин, микро трещин. При вырубке, резке фаску (канавку) делают крейцмейселем или канавочником.

Для чего предназначены гибочные вальцы и правильные машины.

Р учная правка являлся малопроизводительной операцией и ее применяют при небольших партиях деталей. В основном на предприятии применяют машинную правку, осуществляемую на правильных вальцах, прессах и специальных приспособлениях.

Гибочные вальцы бывают ручными и приводными. На ручных и приводных трехвалковых гибочных вальцах правят заготовки прямые и изогнутые по радиусу, имеющие на поверхности выпучины и вмятины. Заготовки из листа толщиной до 3 мм правят обычно на ручных трехвалковых гибочных вальцах, а толщиной по 4 мм - на приводных.

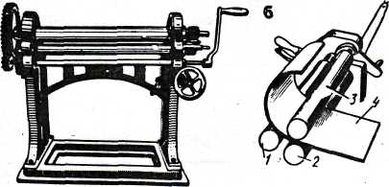

Листогибочная трехвалковая машина (рис. а) имеет расположенные один над другим валки 3 и 2 (рис. б), которые могут в зависимости от толщины заготовки удаляться друг от друга или сближаться. Также может быть опущен или поднят расположенный сзади третий валок 1.

а

Заготовку (лист или полос;) 4 устанавливают между двумя передними валками и, вращая рукоятку по часовой стрелке, пропускают между валками. Для полного устранения выпучин и вмятин заготовки пропускают между валками несколько раз.

Почему ножи механических и слесарных ножниц изготавливают из сталей У7, У8 с закалкой боковых поверхностей до НRС 52-58, с шлифованными и остро заточенными кромками?

Сущность процесса резки ножницами заключается в отделении частей металла под действием пары режущих ножей. Разрезаемый лист помещают между верхним и нижним ножами. Верхний нож, опускаясь, давит на металл и разрезает его.

Большое давление, испытываемое лезвиями при резании, требует большого угла заострения ß. Чем тверже разрезаемый металл, тем больше должен быть угол заострения лезвия; для мягких металлов (медь и др.) он равен 65°, для металлов средней твердости - 70...75⁰, - 8О...85", для твердых. С целью уменьшения трения лезвий ножей о разрезаемый металл, задний угол а, в лезвиях делается небольшим, равным 1,5...3°.

Ножи изготовляют го сталей У7, У8; боковые поверхности лезвий закалены до НRС_Э 52...58, отшлифованы и остро заточены. Инструментальные углеродистые стали У7, У8 при закалке дают нужную твёрдость НRС_Э 52...58, хорошо шлифуются, затачиваются и держат заточку, не дорогие (по сравнению с легированными и двухслойными сталями), поэтому они нашли широкое применение для изготовления ножей механических и слесарных ножниц.

Перелiк посилань

1. Макиенко Н.И. "Общий курс слесарного дела" М.: Высшая школа, 2000. - 315с.

2. Крупицкий Э.И. "Справочник молодого слесаря" М.: Высшая школа, 1963. - 275с.

3. Кувакин Д.А. "Слесарное дело с основами материаловедения" М.: СЕЛЬХОЗГИЗ, 1953. - 421с.

4. Слесарное дело. Приёмы и навыки: Практическое руководство / О.И. Селезнёв, В.Н. Ульяницкий, Д.А. Вишневецкий. - Алчевск: ДонГТУ, 2006. - 348с.
