Текст из файла (страница 2)

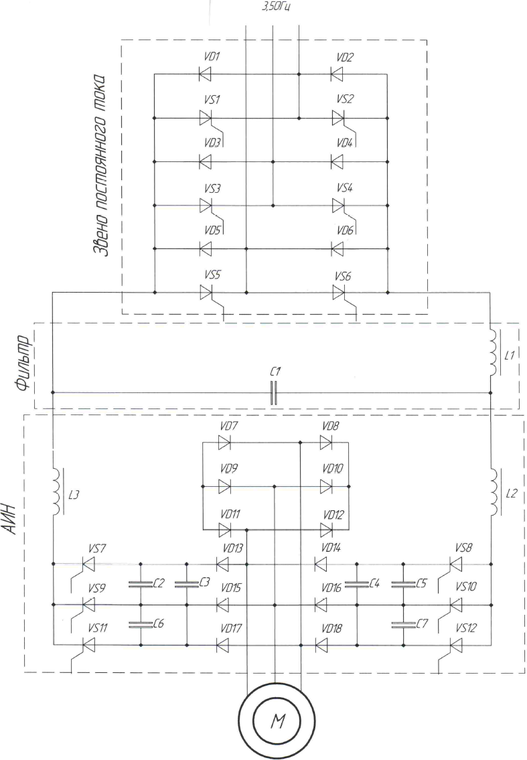

Рисунок 4 – Силовая схема частотного преобразователя

Силовая схема частотного преобразователя состоит из тиристоров VS1...VS6, встречно включенного диодного моста VD1...VD6, обеспечивающего инверторный режим.

Тиристорный блок предназначен для регулирования напряжения для обеспечения законно управления.

Сглаживающий фильтр состоит из сглаживающего дросселя L1 с ферриторным сердечником и конденсатора С1.

АИН собран на 6 тиристорных ключах VS7...VS12 с принудительной коммутацией, которая обеспечивается конденсаторами С2…С7, дросселей L2 и L3, а также коммутационных диодов VD7...VD12.

Диоды VD13...VD18 выполняют функцию отсечения токов при отключениях соответствующих вентилей. Ток в коммутирующих цепях не исчезает из-за индуктивностей обмотки статора.

Функциональная схема системы управления частотного электропривода

Рисунок 5 – Функциональная схема скалярной системы подчиненного двухканального управления частотным электроприводом, реализующей закон управления ₁=const

ЗС – задатчик скорости;

ЗИ – задатчик интенсивности;

РС – регулятор скорости;

РЭ – регулятор ЭДС;

БУП – блок управления преобразователем;

ТП – тиристорный преобразователь;

Ф – фильтр;

АИН – автономный инвертор напряжения;

АД – асинхронный двигатель с к. з. ротором;

РЧ – регулятор частоты;

БУП – блок управления инвертором;

ДС – датчик скорости;

ДТ – датчик тока;

ДН – датчик напряжения;

ДЭ – датчик ЭДС.

Система управления построена по принципу двухканальной системы подчиненного регулирования частоты с использованием автономного инвертора напряжения (АИН) с широтно-импульсной модуляцией (ШИМ).

Первый канал управления включает контур регулирования ЭДС, он подчинен внешнему контуру – контуру управления скоростью.

Второй подчиненный контур – контур регулирования частоты.

Для адаптации регулятора частоты к изменениям скорости двигателя при колебаниях нагрузки в нем применяется положительная обратная связь по скорости.

Для стабилизации скорости на валу двигателя на суммирующий вход регулятора скорости подается сигнал отрицательной обратной связи по скорости.

Интенсивность разгона электропривода регулируется задатчиком интенсивности ЗИ.

Остановка электропривода осуществляется снятием сигнала задания скорости на выходе задатчика скорости ЗС. При этом частота напряжения на выходе автономного инвертора напряжения АИН плавно снижается, а двигатель АД переходит в режим рекуперативного торможения.

Реверс производится изменением знака сигнала задания скорости. Логическая схема блока управления инвертором изменяет при этом порядок чередования фаз на выходе инвертора АИН.

Контроль скорости, напряжения и тока осуществляется датчиком скорости ДС, датчиком напряжения ДН и датчиком тока ДТ.

Управление работой ТП осуществляется блоком управления БУП.

Структурная схема скалярной системы управления частотным электроприводом

Рисунок 6 – Структурная схема скалярной системы подчиненного двухканального управления частотным электроприводом, реализующей закон управления ₁=const

Передаточная функция асинхронного двигателя

Передаточная функция электрической части асинхронного двигателя

.

Коэффициент жесткости

Номинальный момент двигателя

Нм

Номинальная скорость вращения двигателя

с^-1

Синхронная частота вращения

с^-1

Электромагнитная постоянная двигателя

с

Критическое скольжение АД

Номинальное скольжение АД

Перегрузочная способность

Передаточная функция механической части двигателя

Суммарный момент инерции, приведенный к валу двигателя

Момент инерции двигателя

;

Передаточные функции регуляторов

Передаточная функция П-регулятора скорости

, где

Передаточная функция ПИ-регулятора ЭДС

, где

Постоянная интегрирования , где с – некомпенсированная постоянная времени ТП.

Электромеханическая постоянная времени электропривода

с

Передаточная функция П-регулятора частоты

, где

Передаточная функция тиристорного преобразователя

, где

Передаточная функция сглаживающего фильтра

Постоянная времени сглаживающего фильтра

, где - частота пульсаций выпрямленного напряжения

Передаточная функция АИН по каналу управления напряжением

, где

Передаточная функция АИН по каналу управления частоты

, где

Передаточные функции датчиков обратных связей

Передаточная функция датчика скорости

, где

Значение сигнала обратной связи по скорости

В,

Передаточная функция датчика ЭДС

где

Номинальный ток статора определяется по значению момента

А

2.2 Оценка статических и динамических свойств системы регулирования скорости частотного электропривода с законом управления Ψ₁ = const в среде MatLab

Оценка статических и динамических свойств системы регулирования скорости производится при пуске, набросе, сбросе нагрузки и торможении для номинального, минимального и максимального задания скорости во всех зонах регулирования.

Структурная модель частотного электропривода рольганга с двухзонным регулированием скорости по закону Ψ₁ = const в среде MatLab представлена на рис. 2.1.

На рисунке 2.2 приведены полученные графики изменения скорости ω, момента М, напряжения U_d, частоты f при пуске, набросе, сбросе нагрузки и торможении электропривода при номинальном сигнале задания скорости. Ток статора в модели определяется с помощью блоков Pr, sqrt.

Текущее значение ЭДС статора определяется в модели с помощью блока Sum 5.

Рисунок 7 - Схема структурной модели частотного электропривода с законом управления Ψ₁

Рисунок 8 - Графики электромеханических переходных процессов ω(t), М(t), U(t), f₁(t)

Выводы

Управление электроприводами заключается в осуществлении пуска, регулировании скорости, торможения, реверсирования, а также поддержания режима работы привода в соответствии с требованиями технологического процесса.

В простейших случаях пуск, регулирование скорости и торможение осуществляется при помощи аппаратов ручного управления. Применение этих аппаратов связано с дополнительной затратой времени на управление и, следовательно, снижает производительность механизма. Кроме того, применение аппаратов ручного управления исключает возможность дистанционного управления, что неприемлемо в ряде современных автоматизированных установок.

Стремление устранить подобные недостатки ручного управления привело к созданию аппаратов полуавтоматического и автоматического управления.

Автоматическое управление электроприводами является одним из основных условий повышения производительности механизмов и производства продукции высокого качества.

Кроме того, автоматизация упрощает обслуживание механизмов, дает возможность осуществить дистанционное управление электроприводами. Последнее особенно важно там, где нельзя управлять двигателями в непосредственной близости по условиям территориального расположения машин или в связи с особенностями технологического процесса.

Перечень ссылок

1. Панкратов А.И. Выбор электропривода, механизма подъема мостового крана. Учеб. пособие. – Краматорск; ДГМА, 2006-64с.

2. Панкратов А.И. Система управления электроприводом. Учеб. пособие.-Краматорск; ДГМА, 2007-225с.
