- Пропорционально мощностям станции, но без оптимизации состава оборудования – 171,5;

- Пропорционально мощностям станции, но с оптимизацией состава оборудования – 169,8;

- По равенству ОПРТ для состава 3/2/1 – 168,85;

- По равенству ОПРТ для состава 3/3/1 – 169,3.

РАБОТА №2

Цель: вычислить абсолютный минимум потерь мощности в сети, возможный минимум потерь при ограничениях на выработку мощности электростанциями.

Для данной работы выберем соотношения агрегатов найденные в работе 1 3/3/1.

МВАр.

Определяем распределение реактивной мощности на генераторах.

МВА

МВА

МВА

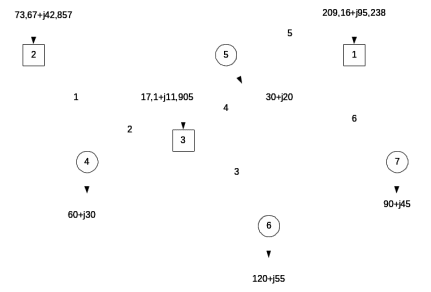

На рисунке 2 приведена расчетная схема.

Рисунок 2 – Расчетная схема.

Расчет потерь приведем в таблице 6.

Таблица 6 – Расчет потерь мощности

Способ распределения нагрузки между станциями	Номер участка сети j	Rj, Ом	Переток на участке		Pi, МВт
			Pj, МВт	Qj, Мвар
По минимуму расхода топлива	1 2 3 4 5 6	8,1 6,4 5,6 4,9 7,3 4,1	73,67 13,67 120 89,16 119,16 90	42,657 12,657 55 30,238 50,238 45	1,213 0,046 2,016 0,897 2,52 0,858
					7,552
По минимуму потерь мощности без учета ограничений	1 2 3 4 5 6	8,1 6,4 5,6 4,9 7,3 4,1	26,483 33,517 120 17,951 12,049 90	13,24 16,759 55 11,967 8,033 45	0,147 0,186 2,016 0,047 0,032 0,858
					3,285
По минимуму потерь мощности, но с учетом ограничений	1 2 3 4 5 6	8,1 6,4 5,6 4,9 7,3 4,1	26,48 33,5 120 3,517 33,517 90	13,24 16,76 55 -11,97 8,03 45	0,147 0,186 2,016 0,016 0,179 0,858
					3,402

Определим перетоки по минимуму потерь по формулам и заносим в таблицу 6:

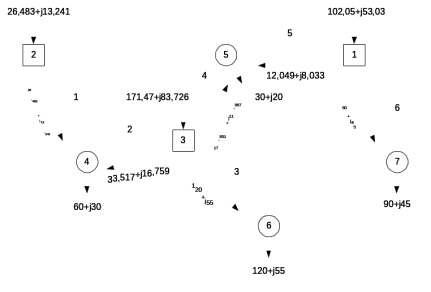

На рисунке 3 показана схема с потокораспределением мощности по равенству потерь без учета ограничений.

Рисунок 3 – Потокораспределение мощности по равенству потерь без учета ограничений.

Проверяем допустимость распределения нагрузки между станциями по критериям абсолютного минимума потерь мощности:

(1)

(2)

(3)

(4)

Таблица 7 – Мощность генераторов, без учета ограничений

Номер станции	PГi	QГi	Нарушено условие
			1	2	3	4
1 2 3	102,05 26,483 171,47	53,03 13,241 83,726	нет нет нет	нет нет да	нет нет нет	нет нет нет

Вводим в узле 3: P_Г=150 МВт.

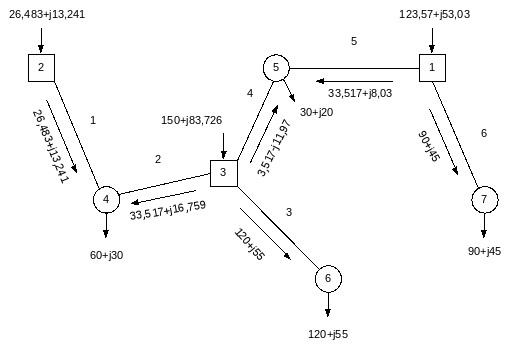

На рисунке 4 показана схема с потокораспределением мощности по равенству потерь с учетом ограничений.

Рисунок 4 – Потокораспределение мощности по равенству потерь с учетом ограничений.

Проверяем допустимость распределения нагрузки между станциями по критериям абсолютного минимума потерь мощности с учетом ограничений.

Таблица 8 – Мощность генераторов, с учетом ограничений

Номер станции	PГi	QГi	Нарушено условие
			1	2	3	4
1 2 3	123,57 26,48 150	53,03 13,24 83,73	нет нет нет	нет нет нет	нет нет нет	нет нет нет

Проверяем допустимость распределения нагрузки между станциями по критериям абсолютного минимума потерь мощности с учетом ограничений.

Рассчитанные потери мощности заносим в таблицу 6. Определяем расход топлива на станциях и количество работающих агрегатов. Результаты расчета заносим в таблицу 9.

Таблица 9 – Расход топлива по минимуму потерь, с учетом ограничений

Номер станции	PГi	n`Эi	ni	Bni
1 2 3	225 100 25	2,344 0,749 8,66	2 1 6	64,754 17 100,5

Сравним расходы топлива и потерь мощности в системе при разных способах распределения нагрузок между станциями (Таблица 11).

Таблица 11 – Расчет расхода топлива при различных способах распределения нагрузки

Способ распределения нагрузки	, МВт	, т/МВт	, т	, т	, т
По минимуму расхода топлива	7,525	0,59	4,445	168,859	173,642
По минимуму потерь	3,402	0,67	2,29	182,259	184,55

Вывод: Из полученных расчетов видно, что целесообразней использовать способ распределения нагрузки между станциями по минимуму расхода топлива.
