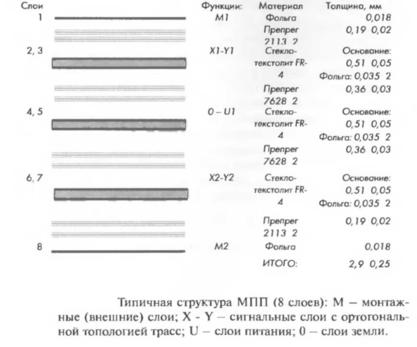

Метод металлизации сквозных отверстий, по-существу единственный метод создания конструкций с наиболее оптимальной электрической структурой, обеспечивающей надежную передачу наносекундных импульсов и распределение питания между активными элементами. Такие конструкции МПП позволяют выполнить печатные цепи как полосковые линии передач и создают эффективное экранирование одной группы цепей от другой. Показанная для примера на рис. 1.24 типичная структура 8-слойной МПП содержит 4 сигнальных слоя и 2 слоя питания. Цепи сигнальных слоев имеют ортогональное расположение печатных проводников, т. е. преимущественное направление вдоль одной из осей координат: X или У. Слои питания представляют собой целиковую фольгу или металлическую сетку с освобождениями в местах сквозных металлизированных отверстий. В точках соединения металлизированного отверстия с цепью внутреннего слоя выполняют контактную площадку. Слои питания одновременно выполняют роль электрических экранов.

На рис. 1.25 для иллюстрации реальной структуры МПП показан фрагмент микрошлифа сквозного металлизированного отверстия.

Таким образом, наряду с высокой технологичностью МПП, изготовленные методом металлизации сквозных отверстий, имеют высокую плотность монтажа, большое количество вариантов трассировки печатных цепей, более короткие линии связей, возможность электрического экранирования, улучшение характеристик, связанное с устойчивостью к воздействию окружающей среды за счет расположения всех печатных проводников в массе монолитного диэлектрика, возможность увеличения числа слоев без существенного увеличения стоимости и длительности процесса.

Недостатком метода является относительно механически слабая связь металлизации отверстий с торцами контактных площадок внутренних слоев. Изготовление МПП этим методом осложнено проблемой точного совмещения печатных слоев из-за погрешностей фотошаблонов и деформаций базовых материалов в процессе изготовления внутренних слоев и прессованя. Особой тщательности требует подбор режимов прессования для обеспечения прочной адгезии пакета слоев, устойчивой к воздействию групповой пайки. И, наконец, впроцессе использования МПП возникаюттрудности, при внесении изменений в трассировку при ремонте плат.

МПП с микропереходами

Обоснование необходимости

Для МПП со сквозными отверстиями характерен недостаток, состоящий в необходимости разделения контактных площадок, окружающих отверстия, и контактных площадок для присоединения выводов компонентов. Это обусловлено утечкой припоя в сквозные отверстия, если контактные площадки, окружающие отверстия, используются для пайки.

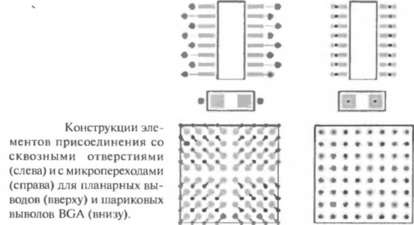

На рис. L.26 показано, как меняются конструкции элементов присоединения, когда МПП изготавливаются с микропереходами.

МПП со скрытыми микропереходами на наружных слоях

Схема изготовления МПП со скрытыми микропереходами показана на рис. Можно увидеть, что в этой схеме есть подобие попарному прессованию. Отличие лишь в том, что металлизацию внешнего слоя защищают от осаждения, чтобы не создавать больших толщин меди на внешних слоях. Для этого отверстия в слое выполняют не сквозными, а глухими. Не трудно увидеть также, что высверлить глухое отверстие в тонком основании на заданную глубину, не порвав фольги, невозможно. Поэтому слой с микропереходами выполняют из фольгированного полиимида и отверстия вытравливают через перфорации фольги по местам, где должны быть отверстия.

Нужно сказать, что технология изготовления МПП со скрытыми микропереходами активно вытесняется методом послойного наращивания переходов на основание, изготовленное методом металлизации сквозных отверстий.

Комбинация методов металлизации сквозных отверстий и послойного наращивания

Необходимость в дальнейшей миниатюризации электронной аппаратуры (мобильные телефоны, цифровые фотоаппараты и видеокамеры, портативные охранные системы и т.п.) привела к созданию конструкций печатных плат с высокой плотностью межсоединений, что в международной документации называют HDI -High Density Interconnections. Схема этого метода представляет собой последовательность, состоящую из изготовления МПП, напрессовывания на нее последовательности слоев с микропереходами, как показано на рис. 1.28. Структуру таких плат обозначают количеством слоев МПП, изготавливаемых по классической технологии, и количеством послойно наращиваемых слоев с межслойными переходами. Например, структура «2 + 4 + 2» означает, что в качестве основы используется 4-слойная МПП, и на нее с двух сторон наращиваются по два слоя с микропереходами (см. рис. 1.22, г).

Гибкие печатные платы

Использование гибких диэлектрических материалов для изготовления печатных плат дает как разработчику, так и пользователю электронных устройств ряд уникальных возможностей. Это, прежде всего, — уменьшение размеров и веса конструкции, повышение эффективности сборки, повышение электрических характеристик, теплоотдачи и, в целом, надежности.

Если учесть основное свойство таких плат - динамическую гибкость — становится понятным все возрастающий объем применения таких плат в автомобилях, бытовой технике, медицине, в оборонной и аэрокосмической технике, компьютерах, в системах промышленного контроля и бортовых системах.

Гибкие печатные платы (ГПП) изготавливаются на полиимидной или лавсановой пленке и поэтому могут легко деформироваться, даже после формирования проводящего рисунка. Большая часть конструкций гибких ПП аналогична конструкциям печатных плат на жесткой основе.

Выбор методов изготовления печатных плат

Правильный выбор материалов, технологических процессов и элементной базы при разработке современных печатных узлов во многом определяет уровень работоспособности и надежность электронного устройства в целом при рациональных экономических затратах в производстве. При этом рассматриваются следующие аспекты:

• Назначение электронной системы: технические условия на изделия, ожидаемый рабочий ресурс, элементная база с характеристиками по быстродействию, выходному сопротивлению, уровню рабочих сигналов, напряжению питания и т. д.

• Эксплуатационные требования по ремонтопригодности: возможности профилактики и ремонта, наличие запасных печатных узлов и блоков.

• Окружающие условия при хранении и работе. Технология изготовления: совместимость с действующим производством, степень и характер механизации и автоматизации при заданном объеме производства.

• Базовые и вспомогательные материалы: объем возможных поставок, стоимость, необходимость отбора по специальным требованиям.

Основным отличием, характеризующим возможности того или другого метода, можно считать реализуемую им плотность межсоединений. При этом необходимо иметь в виду практически возможное число монтажных точек на единицу площади поверхности платы. Например, для двусторонних печатных плат возможная плотность монтажа, рассчитанная теоретически, составляет 15 выводов/1 см² при разрешающей способности по ширине проводников и зазоров, равной 0,5 мм. Однако реальные предельные значения этой плотности, как правило, не превышают 2,8 выводов/см². Практическое ограничение плотности монтажа обусловлено в большей степени размерами элементов и специальными требованиями к электрическим параметрам печатных связей.

Все методы изготовления печатных плат можно расположить в следующий ряд возрастания плотности печатного монтажа:

• односторонние печатные платы;

• двусторонние печатные платы (ДПП) комбинированным позитивным методом;

• ДПП полуаддитивным методом;

• ДПП полуаддитивным методом с дифференциальным травлением;

• МПП методом попарного прессования;

• МПП методом открытых контактных площадок;

• МПП методом металлизации сквозных отверстий;

• МПП методом послойного наращивания;

• МПП комбинацией методов металлизации сквозных отверстий и послойного наращивания.

Рассмотрение методов изготовления печатных плат с учетом современной практики печатного монтажа позволяет отдать предпочтение в производстве односторонних печатных плат — химическому методу, двусторонних — комбинированному позитивному, многослойных — методу металлизации сквозных отверстий. Названные методы признаны базовыми в отечественной и зарубежной практике производства печатных схем. Поэтому дальнейшее изложение вопросов контроля и испытаний печатных плат будет ориентировано на эти методы. Особое внимание будет уделено методу металлизации сквозных отверстий, поскольку он сочетает в себе и химический метод в изготовлении внутренних слоев, и позитивный метод при металлизации отверстий и изготовлении наружных слоев.
