Лечебно-диагностический магнитолазерный аппарат может работать:

- в автономном режиме;

- в режиме внешнего запуска лазера от постороннего генератора;

- в кардиологическом режиме.

1. В автономном режиме работы микропроцессор 12 формирует импульсы запуска лазера, которые через запускающий выход микропроцессора поступают на источник питания лазерного излучателя 14. Частота следования импульса и временная экспозиция работы аппарата дискретно задаются микропроцессором 12 и устанавливаются с помощью блока переключения режимов 26, а величина их отображается на блоке цифровой индикации 11. После установления требуемых частоты повторения лазерного излучения и экспозиции устанавливается заданный уровень излучения светодиодов 4. Для этого терминал 2 размещается в специальное ложе на корпусе пульта управления 1, к фотоприемнику 10 через переключатель 9 подключается фотодиод 7, включаются светодиоды 4 и по отраженному от ложа терминала сигналу, по показаниям блока цифровой индикации 11 устанавливается требуемый уровень мощности излучения светодиодов 4. Излучение отключается. Аппарат готов к работе.

Терминал 2 накладывают на биообъект и кнопкой "Пуск" включают излучение лазерного излучателя 5 и светодиодов 4, отраженный от биообъекта сигнал поступает соответственно на фотодиоды 7 и 8, причем на фотодиод 7 поступает сигнал, отраженный от поверхностных слоев биообъекта, а на фотодиод 8 - от подповерхностных (внутренних) слоев. Величина этих отраженных сигналов зависит от многих факторов, в том числе от наличия патологии (опухоль, гной, перелом, ожог и т.д.). Подключая к фотоприемнику 10 фотодиод 7 или фотодиод 8, можно диагностировать наличие патологии на поверхности или внутри биообъекта и ее локализацию по показаниям блока цифровой индикации 11.

Микропроцессор 12 формирует сигнал, поступающий на блок звуковой индикации 25, сигнал которого извещает о готовности аппарата к работе и об окончании облучения (конец экспозиции).

Блок адаптации 15 аппарата позволяет управлять микропроцессором, задавая с внешнего компьютера необходимый режим работы для конкретного пациента и получать на компьютере информацию о результатах работы с пациентом (мощность излучения светодиодов, частота повторения лазерного излучателя, энергия (доза), полученная пациентом за время сеанса, коэффициент отражения от биообъекта и др.).

1. В режиме внешнего запуска аппарата на запускающий вход аппарата 23 от внешнего генератора поступает запускающий импульс, который через первый переключатель 24 поступает на микропроцессор 12, где формируется импульс запуска лазера с частотой, определяемой внешним генератором. Все остальные операции при работе с аппаратом и биообъектом такие же, как и при автономном режиме, за исключением установки частоты повторения лазерного излучения, которая теперь задается внешним генератором.

2. В кардиологическом режиме работы сигналы от электродов, установленных на биообъекте, поступают на сигнальный вход аппарата 17 и через усилитель сигналов сердечного ритма 19 - на дисплей 22 и селектор R - зубцов 20. Усилитель сигналов сердечного ритма 19 формирует электрический сигнал, соответствующий электрокардиограмме сердца пациента, который и наблюдается на дисплее 22. Селектор R-зубцов 20 формирует импульс, синхронный с R-зубцом, который поступает на формирователь пачки импульсов 21.

Оператор с помощью пульта управления 1 может регулировать количество импульсов в пачке от 1 до 20 и их задержку по отношению к R-зубцу в пределах цикла сердечной деятельности. Сформированный в формирователе пачек импульсов 21 сигнал через первый переключатель 24 поступает в микропроцессор 12, где формируется пачка импульсов, запускающая лазерный излучатель 5.

Одновременно с формирователя пачки импульсов 21 на дисплей 22 поступает строб-импульс, позволяющий на кардиограмме наблюдать фазу (время задержки) пачки импульсов по отношению к R-зубцу.

При работе с пациентом терминал 2 накладывается на область сердца со стороны груди. Все остальные операции при работе с аппаратом и биообъектом такие же, как и в автономном режиме, за исключением установки частоты повторения лазерного излучения, которая в данном случае определяется частотой биения сердца.[7]

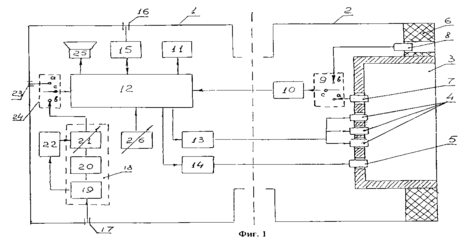

Рис.4

1 - Пульт управления; 2 – Терминал; 3 – Камера; 4 – Светодиоды;5 - Лазерный излучатель; 6 - Источник постоянного магнитного поля; 7 – Фотодиод;

8 - Дополнительный фотодиод; 9 - Второй переключатель;10 - Фотоприемник

11 - Блок цифровой индикации;12 – Микропроцессор;13 - Источник питания светодиодов;14 - Источник питания лазерного излучателя;15 - Блок адаптации

16 - Информационный вход-выход аппарата;17 - Сигнальный вход аппарата

18 – Синхронизатор;19 - Усилитель сигналов сердечного ритма; 20 - Селектор R-зубцов ; 21 - Формирователь пачек импульсов; 22 – Дисплей;

23 - Запускающий вход аппарата; 24 - Первый переключатель; 25 - Блок звуковой индикации;26 - Блок переключения режимов.

Технические характеристики «МИЛТА-Ф-8-01» [9]

Лазерное излучение, длина волны, мкм 0,85-0,89 инфракрасное

Импульсная мощность лазера, Вт 5-7

Частота повторения импульсов лазера, Гц 8 частот:

Мощность излучения светодиодов, мВт любое значение от 0 до 120

Встроенный фоторегистратор (Уст. дозу обл.) есть

Напряжение электропитания, В 220

Потребляемая мощность, Вт 35

Габаритные размеры (д/ш/в),мм 240х215х215

Масса в кейсе-футляре, кг 3,5

Габаритные размеры (с упаковкой), мм 330х260х120

2.2 Аппарат для проведения лазерной терапии «Узор»

Изобретение относится к медицинской технике, а именно к приборам, основанным на импульсном лазерном излучении, применяемым в терапии.

Известный аппарат применяется для лечения круга заболеваний, таких как суставной ревматизм. Отсутствие в аппарате возможности изменения (путем регулировки) импульсной мощности лазерного излучения не позволяет оптимизировать лазерное воздействие на организм пациента. Под оптимизацией понимается возможность индивидуального подбора параметров излучения при данном конкретном заболевании индивидуально для данного пациента для достижения оптимального терапевтического эффекта, с одной стороны, при недопущении избыточного облучения, с другой стороны.

К достоинствам известного аппарата относится то, что он обладает техническими характеристиками, позволяющими эффективно использовать его для лазерной терапии и диагностики в различных областях экспериментальной медицины. К недостаткам аппарата относится то, что он может работать только в стационарных условиях в силу своих габаритных размеров и веса, а также и то, что использование высокого напряжения для работы аппарата снижает его электробезопасность в целом. [7]

На рис. 5 представлена функциональная схема предлагаемого лазерного аппарата.

Рис.5

Полупроводниковый инжекционный излучатель 1, накопитель энергии 2, транзисторный ключ 3, генератор 4 последовательности импульсов, таймер 5, источник 6 питания, стабилизатор 7 напряжения, индикатор 8 напряжения питания.

В аппарате имеется внутренний узел контроля напряжения питания. Он с помощью светодиода сигнализирует о состоянии источника питания. При нормальном напряжении питания светодиод излучает непрерывно. При снижении напряжения питания ниже порогового уровня светодиод мигает. Это значит, что необходимо сменить источник питания или зарядить его.

Аппарат выключается повторным нажатием кнопки пуск/стоп, либо автоматически, через время, определяемое положением встроенного в схему регулятора.

Технические характеристики аппарата «Узор».[9]

Режим излучения Импульсный

Длина волны излучения 0,89 мкм

Частота повторения импульсов 300-3000 Гц

Частота следования пачек импульсов 1-100 Гц

Длительность импульса лазерного излучения не менее 70 нс

Мощность импульса лазерного излучения 1-10 Вт

Средняя мощность лазерного излучения, регулируемая до 5 мВт

Напряжение питания 6-9 В

Максимальный ток потребления 50 мА

Максимальная потребляемая мощность 350 мВт

Время автономной работы в максимальных режимах 2 ч

Среднее время работы без технического обслуживания 2000 ч

Габаритные размеры 280 х диаметр 30 мм

Масса, не более 300 г

Диапазон рабочих температур 0-45^оС

2.3 Аппарат для проведения лазерной терапии «УГХ-01Л ЭЛАТ.»

Изобретение относится к медицинской технике, а именно к устройствам для физиотерапевтического воздействия лазерным излучением. Данное лазерное терапевтическое устройство относится к устройствам управляемой генерации лазерного излучения медицинского назначения, использующим в качестве источников полупроводниковые лазеры, и предназначенным для терапии внутренних органов и кожных покровов.

Недостатком известного устройства является

- использование лазерных диодов, требующих для управления мощные внешние схемы накачки, что делает невозможным совмещение нескольких независимо управляемых каналов излучения в пределах одного малогабаритного ручного излучателя.

- недостаточно широкий частотный диапазон;

- малое число устанавливаемых значений частот следования импульсов излучения, обусловленное применение простейших схемных решений и не позволяющее производить эффективное лечение пораженных тканей с различной морфологией;

-запуск лазерной экспозиции с блока управления и отсутствие органа контроля включения экспозиции на излучателе, снижающие контроль за соблюдением требований лазерной безопасности.

-Не учтена обратная частотная зависимость импульсной мощности лазерного излучения при постоянном напряжении питания лазера, что может приводить к импульсным перегрузкам в области нижних частот и преждевременной деградации излучающего кристалла лазера.

Целью изобретения является повышение эффективности воздействия.

Указанная цель достигается тем, что лазерное терапевтическое устройство, включающее схему управления, генератор-формирователь импульсов запуска, стабилизированный источник напряжения и лазерный излучатель снабжается рядом дополнительных схем, а именно: рядом дополнительных генераторов-формирователей импульсов запуска и рядом полупроводниковых лазерных излучателей, рядом регуляторов напряжения питания излучателей; схемой дистанционного управления, выход которой подключен к пусковому входу источника напряжения, запоминающим блоком с множеством записанных кодов частот следования импульсов запуска, адресный вход которого соединен с выходом адреса кода частоты схемы управления, а информационный выход - с входом записи частоты каждого генератора-формирователя.

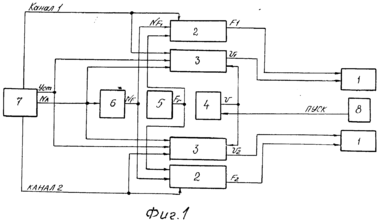

На рис. 6 представлена блок-схема двухканального лазерного терапевтического устройства УГХ-01Л ЭЛАТ.[7]

Устройство лазерное терапевтическое УГХ-01Л ЭЛАТ (см.рис. 6) содержит: два полупроводниковых лазерных излучателя 1, входы запуска которых соединены с выходами F1, F2 генераторов-формирователей 2 импульсов запуска, а входы питания - с выходами U1, U2 регуляторов 3 напряжения питания излучателей, два генератора-формирователя 2 импульсов запуска, входы записи частоты NF1, NF2 которых соединены с выходом запоминающего блока 6, тактовые входы - с выходом генератора 5 тактовых импульсов, а входы управления записью - с выходами выбора канала КАНАЛ 1, КАНАЛ 2 схемы управления 7.

Устройство также содержит два регулятора 3 напряжения питания излучателей, входы управления которых соединены с выходом установки УСТ, выходами КАНАЛ 1, КАНАЛ 2, выходом NA адреса кода частоты, схемы управления 7, а пусковые входы - с выходом U источника стабилизированного напряжения 4, запоминающий блок 6, вход которого соединен с выходом NA схемы управления 7, схему 8 дистанционного управления, выход которой подключен к пусковому входу источника 4.[7]

Рис.6

полупроводниковые лазерных излучателя 1, генераторы-формирователи 2 импульсов запуска, регуляторов напряжения питания излучателей 3, источника стабилизированного напряжения 4, генератор тактовых импульсов 5, запоминающего блока 6, схемы управления 7, схема дистанционного управления 8.

2.4 Лазерный терапевтический аппарат "АЛЬФА-1МК"

Лазерный терапевтический аппарат "АЛЬФА-1МК" представляет собой усовершенствованную модель лазерной аппаратуры серии "АЛЬФА". В ранее выпускавшихся аппаратах использовалось только невидимое инфракрасное излучение с длиной волны в диапазоне 0,8-0.95 мкм в импульсном и непрерывном режимах. В аппаратах " АЛЬФА-1МК"импульсный излучатель работает в невидимом инфракрасном диапазоне, а непрерывный в видимом красном диапазоне с длиной волны 0,67 мкм. Замена непрерывного инфракрасного излучателя излучателем видимого красного диапазона повышает доверие пациента и соответственно психоэмоциональный эффект лечения, а также позволяет более широко применять ранее освоенные методики использования гелий-неоновых лазеров.[9]

Аппарат предназначен для применения в физиотерапии, гинекологии, урологии, неврологии, хирургии, стоматологии, рефлексотерапии, дерматологии, кардиологии, пульманологии и других областях медицины при лечении с использованием монохроматического низкоинтенсивного оптического импульсного излучения ближней инфракрасной области спектра, непрерывного излучения красной области видимого диапазона и слабых магнитных полей таких заболеваний как артрозы, артриты, заболевания кожи, стоматиты, простатит, трофические и плохо заживающие послеоперационные язвы, гинекологические заболевания, ишемическая болезнь сердца, заболевания легких, невриты, невралгии, радикулиты, остеохондрозы, риниты, гаймориты, тонзиллиты, воспалительные и дистрофические заболевания опорнодвигательного аппарата, внутренних органов, периферической нервной системы и др.

Аппарат может быть использован в лечебно-профилактических и санаторно-курортных учреждениях, а также при проведении медико-биологических исследований.[9]

Технические характеристики аппарата АЛЬФА-1МК.

Длина волны излучения, мкм импульсное 0,8-0, 95

непрерывное 0, 63-0, 69
