Тому для того, щоб обчислити частоту цього сигналу, можна розглянути лише ту частину акумулятора фази, яка відкидається при усіканні її коду. Розрядність цієї частини акумулятора рівна числу відкиданих бітів (B). Відповідно, вона здатна сприймати лише молодшу частину коду частоти з розрядністю В. Тогда частота пилкоподібного сигналу помилки буде рівна
FCLKx(ET/2B),
де FCLK — частота дискретизації; ET — еквівалентний код частоти, представлений значенням відкинутих бітів при виконанні усікання повного коду частоти; B — розрядність ET (кількість відкинутих бітів).
При цьому необхідно враховувати, що частота пилкоподібного сигналу або її гармоніки можуть лежати на частотах вище FCLK/2.
В цьому випадку вони здатні потрапити в робочу область частот в результаті дзеркального відображення спектру щодо частот n·FCLK. На рисунку 5 приведені залежності рівня побічних компонентів від розрядності коду фази для ЦАП різної розрядності.
Необмежено нарощувати розрядність коду фази немає необхідності ще і тому, що зниження рівня побічних компонентів відбувається лише до певного значення, залежного від рівня шумів квантування ЦАП.
На практиці розрядність коду фази повинна бути на 2–3 розряди більше, ніж розрядність застосованого ЦАП.

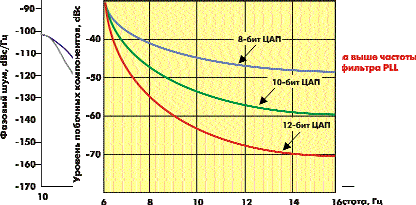

Рисунок 5. – Рівень побічних компонентів залежно від розрядності коду фази
Слід зазначити, що існують методи зменшення впливу усікання коду фази, засновані на додаванні до фазової інформації псевдо випадкового шуму. Таким чином, вдається зменшити енергію відповідних побічних компонентів, зате при цьому збільшується загальний шумовий поріг.
