На КПП крупных предприятий оборудуются камеры хранения личных вещей рабочих и служащих, комнаты досмотра, помещения для личного состава охраны, а также для технических средств охраны, видеоконтрольных устройств, устройств управления механизмами прохода и проезда, охранного освещения. КПП для транспортных средств оборудуются раздвижными или распашными воротами с электроприводом и дистанционным управлением, смотровыми площадками или эстакадами для осмотра автотранспорта.

Периметральную охранную сигнализацию объектов выполняют, как правило, однорубежной, разделяя периметр с входящими в него воротами и калитками, на отдельные участки с подключением каждого из них на самостоятельные номера ПКП средней и большой информационной емкости, который устанавливают в помещении охраны или на КПП. Длину каждого участка выбирают, исходя из рельефа местности, конфигурации внешнего ограждения, условия прямой видимости и тактико-технических характеристик используемых периметральных извещателей. Средняя длина участка составляет 100-200 м. При необходимости, ворота и калитки можно выделять в самостоятельные участки блокировки.

Общий принцип существующих активных объемных охранных извещателей состоит в регистрации изменений поля, заполняющего объем помещения, при появлении в этом поле движущегося нарушителя.

В отличие от рассмотренных выше ультразвуковых извещателей, радиоволновые приборы охраны, являясь тоже активными, создают в охраняемом пространстве электромагнитное поле сверхвысоких частот (СВЧ) в диапазоне 3 см с длиной волны 2,8-2,86 см на частотах 10,5-10,7 Гц.

Электромагнитные волны сантиметрового диапазона имеют особенности распространения, влияющие на формирование поля в объеме охраняемого помещения. Прежде всего, необходимо знать, что радиоволны этого диапазона в свободном пространстве распространяются прямолинейно. Предметы, диэлектрическая проницаемость которых отличается от воздуха, являются для сантиметровых волн препятствиями, которые могут быть либо полностью непрозрачными, либо полупрозрачными. В любом случае, наличие таких препятствий приводит к искажению электромагнитной волны, изменению интенсивности поля и направления его распространения.

Основным преимуществом сантиметровых волн, по сравнению со световыми и акустическими, является их практически полная нечувствительность к изменениям и неоднородностям воздушной среды распространения, что существенно повышает помехозащищенность приборов этого диапазона к изменениям ее прозрачности, влажности и насыщенности парами, температуры, подвижности и турбулентности, акустическим колебаниям. В то же время, такие же особенности не позволяют использовать радиоволновые извещатели в качестве пожарных.

Характер воздействия различных препятствий на электромагнитную волну сантиметрового диапазона различен и зависит от материала и размера препятствия, формы и качества его поверхности. По степени воздействия препятствия можно разделить на отражающие, поглощающие и ослабляющие.

Препятствие считается прозрачным, если мощность волны, прошедшей через него, приблизительно равна мощности падающей волны. Примером такого препятствия являются неоднородности воздушной среды распространения. Непрозрачное препятствие может быть отражающим. Примером являются предметы, имеющие сплошные металлические поверхности. Непрозрачное препятствие может быть и поглощающим, когда его поверхность проницаема, но в толще материала сантиметровая волна затухает.

Примером могут служить такие предметы, как губчатая резина, ткани, вата, древесностружечные материалы большой толщины или заполненные специальными поглотителями.

Препятствия промежуточного типа (ослабляющие) являются полупрозрачными. К ним относятся тонкостенные пластмассовые, деревянные и другие предметы, а также металлические предметы со сквозными щелями и металлические сетки с размером ячеек, сравнимым или большим длины волны. В таблицах 2 и 3 приводятся сведения об ослаблении мощности волны трехсантиметрового диапазона в строительных конструкциях и материалах при различных углах ее падения.

В зависимости от формы и качества поверхности препятствий отраженная волна может формироваться по законам зеркального отражения, либо рассеиваться. Зеркальное отражение происходит в том случае, если передняя граница препятствия является плоской, или ее неровности и шероховатости имеют размеры значительно меньше длины волны. Если же поверхность сложной формы или ее дефекты сравнимы с длиной волны, то отраженная волна рассеивается.

Таблица 2. Ослабление мощности СВЧ волны в конструкциях и материалах при перпендикулярном ее падении.

Необходимо иметь в виду также, что отраженная от препятствия волна взаимодействует с падающей волной, образуя в зоне блокировки так называемую интерференционную картину поля с характерным чередованием максимумов и минимумов мощности. Наличие минимумов мощности поля, а также зон тени приводит к образованию “мертвых” зон обнаружения нарушителя. Вместе с тем, зоны отражения могут накладываться на зоны тени, создавая возможность для ликвидации таких “мертвых” зон (рис.1).

Таблица 3. Ослабление мощности СВЧ волны в тонких строительных материалах в зависимости от угла ее падения.

Таким образом, изменяя расположение различных предметов внутри охраняемого помещения, можно управлять картиной электромагнитного поля в зоне чувствительности радиоволновых извещателей.

Знание степени ослабления мощности поля в различных строительных конструкциях необходимо учитывать и для оценки влияния внешних помех от источников, работающих на частотах, близких к радиоволновым извещателям (радиорелейных линий, систем управления движением воздушного транспорта, измерителей скорости автотранспорта и т.д.).

Радиоволновые извещатели являются, по существу, миниатюрными радиолокаторами, осуществляющими на основе принципа Доплера селекцию движущихся объектов на фоне отраженного от неподвижных предметов сигнала. Так же, как и в ультразвуковых извещателях, при появлении в области излучения СВЧ передатчика движущегося предмета, частота отраженного от этого предмета сигнала изменяется на величину доплеровского сдвига. Зоной обнаружения извещателя называется часть свободного пространства, движение внутри которого “среднего человека” в течение определенного времени с радиальной скоростью реального перемещения нарушителя, вызывает выдачу извещателем сигнала тревоги. Под “средним человеком” понимается человек ростом около 170 см, весом около 70 кг, движущийся в полный рост. Как радиолокационный объект обнаружения такой человек характеризуется средней эффективной отражающей поверхностью с площадью около 1 м². Эта величина принимается в качестве меры для определения параметров зоны чувствительности: максимальной дальности обнаружения и формы зоны обнаружения, характеризующейся значениями ширины в горизонтальной плоскости и высоты - в вертикальной, а также отношений этих величин к максимальной дальности обнаружения Поскольку формирование зоны обнаружения в описываемых радиоволновых извещателях осуществляется простейшими антенными системами в виде рупора или открытого конца волновода, зона обнаружения имеет каплевидную форму с различной степенью вытянутости, в зависимости от отношений ее размеров. С изменением дальности обнаружения форма зоны чувствительности не изменяется, соотношения ее линейных размеров остаются постоянными, а меняются только их величины.

Необходимо помнить также о том, что описанная форма зоны обнаружения соответствует только открытому (свободному) пространству и является идеальной. В реальных помещениях объектов имеется большое количество различных предметов, являющихся препятствием для распространения трехсантиметровых волн. Стены, пол и потолок помещений также искажают форму зоны обнаружения и формируют “мертвые зоны”. Реальные размеры зоны обнаружения и ее форма в конкретном помещении могут быть определены только экспериментально в процессе установки и настройки. Форма реальной зоны обнаружения может соответствовать идеальной лишь в пустом помещении с границами из поглощающих материалов или в помещении, размеры которого и расстояния до препятствий превышают размеры зоны чувствительности.

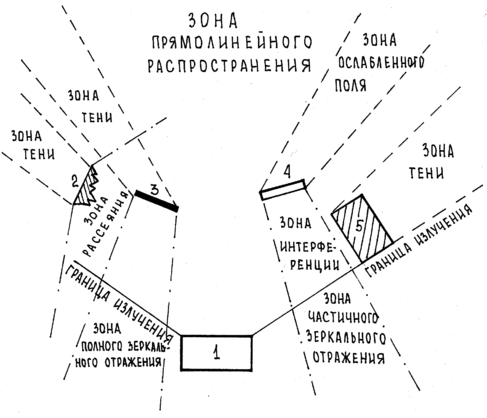

Рис. 57. Электромагнитное поле в зоне чувствительности радиоволнового извещателя:

1 - источник СВЧ излучения; 2 - рассеивающее отражающее препятствие; 3 - плоское отражающее препятствие; 4 - полупрозрачное препятствие; 5 - непрозрачное поглощающее препятствие.

3. Применение резервируемых источников электропитания.

Для начала необходимо договориться о терминологии. В данном вопросе мы будем употреблять термины "источник резервного питания" и "источник бесперебойного питания" в следующих значениях: "резервное питание" - система или отдельный ее узел постоянно питаются от основного источника питания, а подключение резервного источника происходит (автоматически или вручную) лишь при пропадании напряжения в основной питающей цепи; "бесперебойное питание" - источник питания одновременно выполняет функции и основного и резервного, при этом при пропадании напряжения в основной цепи источник автоматически переходит на резервное питание (как правило, от аккумуляторов).

В общем случае, все источники с функцией резерва будем называть "источники вторичного электропитания резервированные" (ИВЭПР).

Достаточно условно способы резервирования питания могут быть разбиты на несколько классов.

1. Системы резервирования всего объекта. Как правило, это системы достаточно большой мощности (от 0,5 до 100 кВт), обеспечивающие подачу в сеть напряжения 220 В частотой 50 Гц, которым и питаются все вторичные источники. В основном для этой цели применяются бензиновые или дизельные электростанции, хотя в последнее время рынок все больше начинают завоевывать инверторные источники питания, работающие от аккумуляторов, а также комбинированные системы с использованием так называемых альтернативных источников энергии (ветродвигатели, солнечные батареи и т.п.).

2. Автономные источники бесперебойного или резервного питания, обеспечивающие подачу электроэнергии на одно или несколько устройств или систем. Эти источники, как правило имеют мощность до 500 Вт и обеспечивают выходные напряжения, характерные для питания приборов охранно-пожарной сигнализации и связи, а именно 12, 24 и 60 В постоянного тока.

3. Встроенные в прибор или узел системы резервного питания. В простейшем случае это гальванический элемент или аккумулятор, который нужно периодически подзаряжать с помощью внешнего устройства, в более сложном - аккумулятор со встроенным в изделие зарядным устройством.

Для систем ОПС и связи наиболее целесообразным представляется использование второй схемы, как наиболее универсальной и экономичной - именно использование отдельных источников питания относительно небольшой мощности позволяет подобрать оптимальное решение конкретной задачи, подключая к одному источнику группу приборов с тем или иным напряжением питания и токопотреблением.

В большинстве случаев удобнее использовать источники бесперебойного питания, так как в этом случае отпадает необходимость использования отдельного преобразователя (адаптера) напряжения сети 220 В для постоянного питания конкретного прибора необходимым напряжением (как уже отмечалось, источник бесперебойного питания выполняет функции и основного и резервного источников одновременно). Тем не менее, в случаях, когда прибор оснащен собственным сетевым адаптером или устройство в дежурном режиме не потребляет энергии, а потребляет ее от случая к случаю (например, в системах автоматического пожаротушения), целесообразно применять источники резервного питания, так как их цена ниже цены источников бесперебойного питания.

Правильный выбор источника вторичного питания существенно затрудняется отсутствием каких-либо нормативных документов, как на параметры самих источников, так и на применение источников питания на объектах. Единственным параметром источников питания, фигурирующим в нормативных документах по оснащению объектов системами ОПС, является длительность резервирования электропитания объектов. Для особо важных объектов эта длительность составляет 24 часа. Однако, если объект включен в так называемый "список № 2", то есть перебои в электроснабжении этого объекта от центральных электрических сетей не должны превышать 2-х часов в сутки, требования к длительности могут быть снижены до 2,5 часов.
