При задании max, Q max может быть получена так называемая запретная зона низкочастотной части ЛАХ. Для этого нужно построить семейство контрольных точек, у которых амплитуда скорости по прежнему равна максимальному значению, а амплитуда ускорения меньше максимального наоборот, когда амплитуда ускорения равна максимальному значению, а амплитуда скорости - меньше. Семейство этих точек образует две прямые с наклоном -20дб/дек в первом и -40дб/дек во втором случае, пересекающиеся на частоте g (см. рис. 7).
Рис. 7.
При этом следует помнить, что действительная (не асимптотическая) желаемая ЛАХ проходит в точке излома g на 3 дб ниже. Поэтому для предотвращения захода желаемой ЛАХ в запрещенную зону ее следует приподнять над контрольной точкой на 3 дб = 20
.
4) В районе частоты среза c наклон желаемой ЛАХ выбирается равным -20дб/дек, что позволяет обеспечить запас устойчивости. Чем больше протяженность участка с наклоном - 20 дб/дек, тем больше запас устойчивости, т.е. выше качество переходного процесса.
В области средних частот желаемой ЛАХ (см. рис. 8) соответствует передаточная функция
где
.
Рис. 8.
Фазовая характеристика в этой области частот имеет вид
.
Для того, чтобы обеспечить заданное качество запас устойчивости по фазе на частоте среза c
должен составлять 3060, а запас устойчивости по амплитуде, определяемый на частоте где ()=-180, должен составлять 610 дб.
,
где Tрассчитываются по формулам:
.
;
.
Выбираем 8,5 и T = 1,1 ;
.

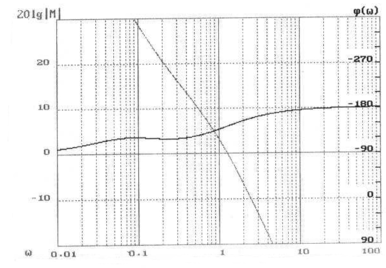

Рис.9.(лист 3)

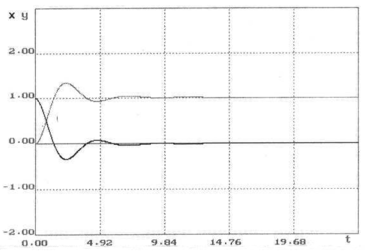

После введения КУ проверяется путем моделирования выполнение требований по точности и качеству переходного процесса.

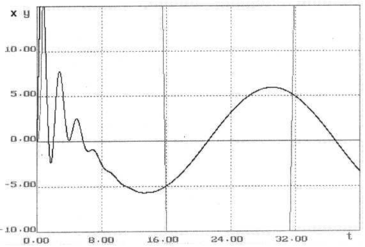

Проверяем систему на устойчивость и определяем ее реакцию на синусоидальное воздействие:
;
;
,
т.о.
.

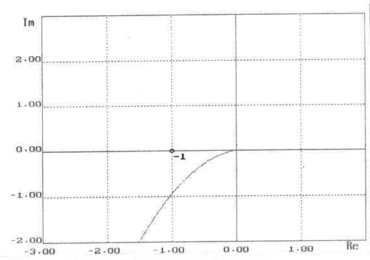

Рис.10.(лист 4)
Т.к. не достигается требуемая ошибка Xmax = 10 мкм, увеличиваем общий коэффициент усиления системы до k = 20. При таком коэффициенте достигается требуемая точность, запас устойчивости по фазе и по амплитуде достаточен для реализации САР.

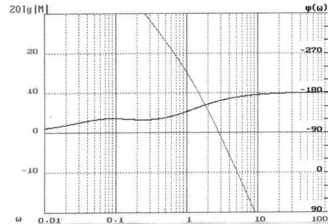

Рис.11.(лист 5)
Литература
1. Сапаров В.Е., Максимов Н.А. Системы стандартов в электросвязи и радиоэлектронике. М.: Радио и связь, 1985. 248 с.
2. Микропроцессорные системы автоматического управления./Под ред. Бесекерского В.А. Л., Машиностроение, 1988.
3. Бесекерский В.А., Изранцев В.В. Системы автоматического управления с микроЭВМ. М., Наука, 1987.
4. Бесекерский В.А., Попов Е.П. Теория систем автоматического регулирования. М., Наука, 1975.
5. Теория автоматического управления./Под ред. Воронова А.А. М., Высшая школа, 1986, Т.1, 2.
6. Основы автоматического регулирования и управления./Под ред. Пономарева В.М., Литвинова А.П. М., Высшая школа, 1974.
7. Сборник задач по теории автоматического регулирования и управления./Под ред. Бесекерского В.А. М., Высшая школа, 1978.
