Подбор кабеля и антенных переходников

В диапазоне 900 МГц вопрос выбора кабеля приобретает первостепенную роль. Отечественные телевизионные коаксиальные кабели можно использовать только ограничено (затухание более 30 дБ на 100 метров). Из доступных импортных образцов можно выбрать RG6 — коаксиальный кабель с двойной оплеткой. Затухание его составляет 20-24 дБ на 100 м (проверялось автором экспериментально). Промышленные штыревые автомобильные антенны обычно включают в себя кабель RG59 с затуханием 28 дБ на 100 м. При использовании антенны типа волновой канал с КУ 12 дБ и 10 метров кабеля RG6U общее усиление будет равным 9,6 дБ, а при 20 метрах — 7 дБ.

На большинстве телефонов есть разъем для внешней антенны. Кроме того, для каждого типа телефона есть так называемый антенный переходник (стоимость около 4 у.е.), который подключается в указанному разъему и представляет собой короткий кусок кабеля, с одной стороны которого специфический телефонный высокочастотный разъем, а с другой — стандартный ВЧ разъем. При включении переходника в телефон происходит автоматическая коммутация выходного каскада телефона на внешний разъем. Обычно затухание в антенном переходнике не превышает одного децибела.

Полезная функция телефона

При установке, настройке и проверке антенн особо может пригодиться пользователю функция телефонов именуемая “NETMONITOR”. В большинстве мобильных телефонов введением специального кода можно открыть служебное меню телефона. Это меню позволяет смотреть такие параметры как приемный уровень 6-8 частот, принимаемых телефоном в порядке убывания, номера частот, расстояние до базовой станции, процент ошибок в канале и другие параметры.

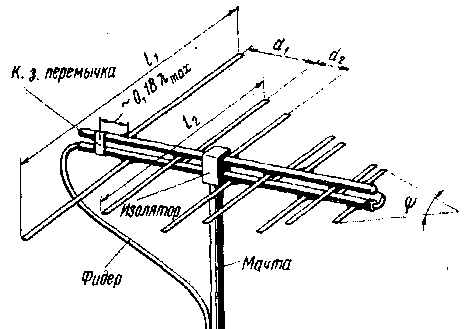

Размеры антенны для диапазона 850-950 МГЦ

Теоретически параметры: Коэффициент усиления - 8,3 Дб, Волновое сопротивление - 60 Ом

Ретранслятор стандарта GSM900

Ретранслятор Repeator_GSM 1.0 предназначен для исключения "мертвых" зон в сотовых системах стандарта GSM900. Его применение целесообразно в тех местах, где при недорогой стоимости требуется обеспечить полное покрытие площади с недостаточным уровнем сигнала базовой станции, либо полностью его отсутствием. Эти зоны могут находиться внутри сотовой системы связи и быть привлекательными ее операторам из-за трафика. Некоторые из главных преимуществ Repeator_GSM 1.0 :

• нормируемая ширина полосы пропускания ретранслятора;

• "полно-дуплексная" конфигурация ретранслятора, основанная на "супергетеродинном" преобразовании частоты рабочего канала с обработкой на промежуточной частоте;

• большой запас усиления, не менее 70дБ;

• оперативное изменение коэффициента усиления в любом из направлений от 10дБ до 70дБ;

• выходная мощность до 23дБм;

• аппаратная система АРУ для подавления нежелательных радиосигналов;

• автоматический контроль и управление основными параметрами ретранслятора внутренним микроконтроллером;

• параметрическое цифровое управление репитером через внешний интерфейс RS-232 с любого компьютера или через модем;

• программное обеспечение под Windows.

Ретранслятор Repeator_GSM 1.0 основан на архитектуре преобразования частоты на промежуточную несущую, где происходит выделение и обработка основного рабочего канала. Затем, сигнал переносится на туже самую частоту, что и входной сигнал. Этот механизм обработки имеет следующие преимущества :

• возможность выбора диапазона частот, которые будут усилены;

• высокие линейные характеристики в полосе рабочих частот;

• исключение конфликтных ситуаций между соседними сотами.

Функциональная схема ретранслятора Repeater_GSM 1.0

Технические характеристики

Питание и потребляемая мощность: 12В, 18Вт (1.5А).

Побочные уровни излучений - согласно рекомендаций GSM для базовых и мобильных станций

Общая характеристика ретранслятора Repeator_GSM 1.0 : оперативная установка рабочей частоты, усиления и его контроль оператором посредством компьютера через интерфейс RS-232 с помощью внешней управляющей программы в дружеском диалоге под Windows.

Ретранслятор имеет всепогодное исполнение и предназначен для установки как в помещениях, так и на открытом воздухе ( защиты корпуса IP66) при температуре окружающего воздуха от -40....С до +50..С .

Управляющая программа

Характеристики
