Назначение материала на операцию производится:
Диаграмма Гантт работ – Диалоговое окно свойств операции выбором из всплывающего меню пункта Свойства – Материалы – Добавить – Правой кнопкой мыши выбрать назначаемый материал – Ввести фиксированный расход назначаемого материала.

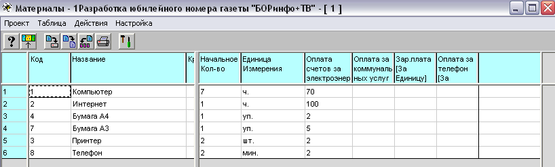

Рисунок 11. Материалы
2.4 Назначение стоимостных составляющих
Стоимостную составляющую можно назначить на ресурсы (стоимость работы единицы ресурса в час), назначения (стоимость работы ресурса, назначенного на операцию), операции (стоимость операции), материалы (стоимость единицы материала).
Назначение стоимостных составляющих на ресурсы производится:
Диаграмма Гантт ресурсы – Диалоговое окно свойств ресурса выбором из всплывающего меню пункта Свойства – Стоимостные составляющие – Добавить – Правой кнопкой мыши выбрать стоимостную составляющую, назначаемую на ресурс – Ввести стоимость работы единицы ресурса в час в единицах стоимостной составляющей.

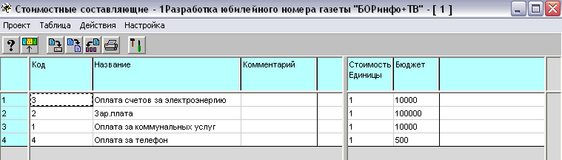

Рисунок 12. Стоимостные составляющие
3. Расчет проекта с выравниванием ресурсов
3.1 Расчет загрузки ресурсов. Построение гистограмм
Расчет загрузки ресурсов производится в диаграмме Гантт работы.
Для этого необходимо выполнить следующие команды:
Диаграмма Гантт работы – Расчет – Расчет загрузки ресурсов – Гистограмма загрузки ресурсов – Диалоговое окно загрузки ресурсов – Правой кнопкой мыши выбрать ресурс.
Рисунок 13. Расчет загрузки ресурсов
0,5 - исполнитель работает без перегрузки
2 - есть перегрузка исполнителя. Нужно назначить еще одного исполнителя на дни перегрузки (красный цвет на гистограмме).
3.2 Выравнивание загрузки ресурсов вручную
Расчет расписания с ручным выравниванием ресурсов производиться по следующим исполнителю офис-менеджер.
Даты перегрузок видны на гистограмме. Операции, вызвавшие перегрузку (коды операций) можно посмотреть в «Гантт ресурсы». Определяем степень перегрузки и даты с перегрузкой. По диаграмме «Гантт ресурсы» для исполнителя определяем операции, вызвавшие перегрузку. Определяем операцию для перемещения. Затем нужно переместить одну из операций на другую дату, чтобы снять перегрузку. После перемещения должен появиться треугольник.

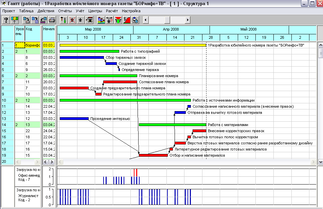

Рисунок 14. Расчет ручным выравниванием ресурсов.
3.3 Расчет расписания с автоматическим выравниванием ресурсов
Расчет производится с помощью следующих операций:
Гантт(работы)-расчет-расчет расписания с выравниванием ресурсов; затем –ресурсы для выравнивания, потом производим расчет-расчет загрузки ресурсов.

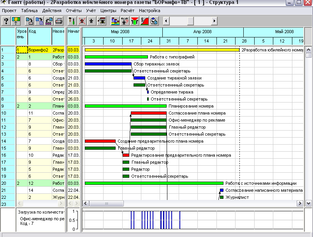

Рисунок 15. Расчет с автоматическим выравниванием ресурсов
3.4 Сравнительный анализ результатов проектирования
Сравним результаты (по времени выполнения проекта и равномерности загрузки персонала проекта) изменения проекта, достигнутые ручным и автоматизированным способом.
Сравнительный анализ 3 вариантов:
1) Расчет расписания без ограничений на ресурсы
При расчете расписания без ограничений на ресурсы показывается минимальное время исполнения проекта при условии неограниченности используемых ресурсов и попутно определяет распределение потребностей в ресурсах во времени.
Расписание исполнения проекта представлено в виде диаграммы Гантта, которая отображает даты начала и завершения операций и их продолжительности. В нижней части диаграммы отображена гистограмма загрузки конструктора, контролера, рабочего, поставщика – четырех перегруженных ресурсов.
2) Выравнивание загрузки ресурсов автоматически
Расписание после выравнивания становится длиннее (длительность проекта увеличивается), однако конфликты ресурсов устраняются (составленный график работ можно выполнить имеющимся составом ресурсов). Выравнивание загрузки ресурсов автоматически обеспечивает равномерность загрузки персонала проекта
3) Выравнивание загрузки ресурсов вручную
Выравнивание загрузки ресурсов вручную производиться как по исполнителям, так и операциям. По ряду исполнителей можно заложить гибкий календарь.
