Текст из файла (страница 2)

Поддерживаемые скорости: Низкий (1.5Мбит/с) Полноскоростное (12Мбит/с)

Эмуляция старых устройств включена: Нет

Контроллер USB 4

Модель: Acer 82801G (ICH7 Family) USB Universal Host Controller

Ревизия: A3

Версия: 1.10

Интерфейс: UHCI

Каналы: 2

Скорость: 48МГц

Поддерживаемые скорости: Низкий (1.5Мбит/с) Полноскоростное (12Мбит/с)

Эмуляция старых устройств включена: Нет

Контроллер USB 5

Модель: Acer 82801G (ICH7 Family) USB 2.0 Enhanced Host Controller

Ревизия: A3

Версия: 2.00

Спецификация: 1.00

Интерфейс: EHCI

Каналы: 8

Соконтроллеры: 4

Поддерживаемые скорости: Низкий (1.5Мбит/с) Полноскоростное (12Мбит/с) Высокий (480Мбит/с)

Поддержка адресации: 64-бит

Эмуляция старых устройств включена: Нет

Контроллер CardBus/PCMCIA 1

Модель: TI PCIxx12 Cardbus Controller

Ревизия: A1

Контроллер SMBus 1

Модель: Intel 801xx/63xx SMBus

Версия: 0.02

Спецификация: 2.00

Расширенный режим TCO: Да

Ведомое устройство включено: Да

Поддержка PEC: Да

Скорость: 100кГц

Слот (ы) расширения

PCI Slot J11: PCI 32-бит +5V +3.3V FullLength

Коннекторы портов

J19 - COM 1: Последовательный порт 16550A / 9 штырьковый двухрядный / DB-9 штырьковый 'папа'

J23 - Parallel: Параллельный порт ECP/EPP / 25 штырьковый двухрядный / DB-25 штырьковый 'мама'

J11 - Keyboard: Клавиатура / Circular DIN-8 'папа'

J12 - PS/2 Mouse: Клавиатура / Circular DIN-8 'папа'

Предупреждение 2507: На материнской плате мало слотов памяти. Добавление памяти может быть затруднено или дорого.

Совет 2511: Некоторые слоты памяти пусты, так что объем памяти можно легко увеличить.

Предупреждение 2544: Совместная системная/видео память сильно снижает производительность. Используйте отдельную видеокарту.

4. АРИФМЕТИЧЕСКИЙ ТЕСТ ПРОЦЕССОРА

Результаты эталонного теста

Dhrystone ALU: 5.27ГIPS

Whetstone iSSE3: 4.29ГFLOPS

Интерпретация результатов: Большие значения индекса лучше.

Производительность - Скорость

Dhrystone ALU: 3.04MIPS/МГц

Whetstone iSSE3: 2.47MFLOPS/МГц

Интерпретация результатов: Большие значения индекса лучше.

Сведения о тесте

Код запуска: Intel(R) Celeron(R) M CPU 430 @ 1.73GHz (1.73ГГц, 1Мб L2, 532МГц FSB)

Платформа: x86

Поддержка NUMA: Нет

Тест SMP: Нет

Всего тестовых потоков: 1

Многоядерный тест: Нет

Тест SMT: Нет

Соответствие процессоров: P0C0T0

Системный таймер: 3.58МГц

Число запусков: 64000 / 640

Процессор

Модель: Intel (R) Celeron (R) M CPU 430 @ 1.73GHz

Скорость: 1.73ГГц

Ядер на процессор: 1 единиц

Тип: Мобильный

Встроенный кэш L2: 1Мб, ECC, Синхронный, ATC, 4-магистральный набор, длина строки 64 байт

Возможности

Технология SSE: Да

Технология SSE2: Да

Технология SSE3: Да

HTT - Технология Hyper-Threading: Нет

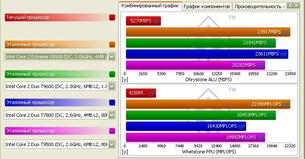

Рисунок 4.1 – Арифметический тест процессора

На верхней диаграмме показана скорость работы арифметико-логического устройства (АЛУ) при выполнении арифметических вычислений с целыми числами в сравнении с другими процессорами. Для текущего процессора она составляет 5270 млн. операций в секунду (MIPS), по этому критерию эталонные процессоры перегоняют текущий в среднем на 330%.

Вторая диаграмма демонстрирует работу АЛУ при выполнении операций с числами с плавающей запятой, здесь текущий процессор тоже значительно отстает от эталонных процессоров – 4288 MFLOPS.

5. МУЛЬТИМЕДИЙНЫЙ ТЕСТ ПРОЦЕССОРА

Результаты эталонного теста

Multi-Media Int x8 iSSE2: 8.57MPixel/s

Multi-Media Float x4 iSSE2: 6.23MPixel/s

Multi-Media Double x2 iSSE2: 3.23MPixel/s

Интерпретация результатов: Большие значения индекса лучше.

Производительность - Скорость

Multi-Media Int x8 iSSE2: 4.94КПиксель/с/МГц

Multi-Media Float x4 iSSE2: 3.60КПиксель/с/МГц

Multi-Media Double x2 iSSE2: 1.86КПиксель/с/МГц

Интерпретация результатов: Большие значения индекса лучше.

Сведения о тесте

Код запуска: Intel(R) Celeron(R) M CPU 430 @ 1.73GHz (1.73ГГц, 1Мб L2, 532МГц FSB)

Платформа: x86

Поддержка NUMA: Нет

Тест SMP: Нет

Всего тестовых потоков: 1

Многоядерный тест: Нет

Тест SMT: Нет

Соответствие процессоров: P0C0T0

Системный таймер: 3.58МГц

Размер выведенного изображения: 1920x1080

Процессор

Модель: Intel(R) Celeron(R) M CPU 430 @ 1.73GHz

Скорость: 1.73ГГц

Ядер на процессор: 1 единиц

Тип: Мобильный

Встроенный кэш L2: 1Мб, ECC, Синхронный, ATC, 4-магистральный набор, длина строки 64 байт

Возможности

Технология SSE: Да

Технология SSE2: Да

Технология SSE3: Да

HTT - Технология Hyper-Threading: Нет

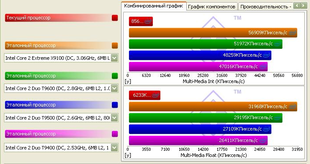

Рисунок 5.1. – Мультимедийный тест процессора

На рисунке 5.1 изображена работа процессора при обработке мультимедийных инструкций и данных в сравнении с другими типичными системами. При обработке целых чисел скорость работы текущего процессора составляет 8566 КПиксель/с, а при обработке чисел с плавающей запятой – 6233 КПиксель/с, что значительно меньше скорости эталонных процессоров.

6. ТЕСТ ПРОПУСКНОЙ СПОСОБНОСТИ ПАМЯТИ

Результаты эталонного теста

Int Buff'd iSSE2 Memory Bandwidth: 2.90Гб/с

Float Buff'd iSSE2 Memory Bandwidth: 2.90Гб/с

Интерпретация результатов: Большие значения индекса лучше.

Производительность - Скорость

Int Buff'd iSSE2 Memory Bandwidth: 5.59Мб/с/МГц

Float Buff'd iSSE2 Memory Bandwidth: 5.58Мб/с/МГц

Интерпретация результатов: Большие значения индекса лучше.

Производительность - Мощность

Мощность чипсета/памяти: 7.43Вт

Int Buff'd iSSE2 Memory Bandwidth: 400.13Мб/с/Вт

Float Buff'd iSSE2 Memory Bandwidth: 399.19Мб/с/Вт

Интерпретация результатов: Большие значения индекса лучше.

Емкость / Мощность

Емкость памяти: 34Мб/Вт

Интерпретация результатов: Большие значения индекса лучше.

Int Buff'd iSSE2 Memory Bandwidth

Распределение (Assignment): 2.88Гб/с

Масштабирование (Scaling): 2.88Гб/с

Суммирование (Addition): 2.93Гб/с

Триада (Triad): 2.93Гб/с

Размер элемента данных: 16байт

Использование буферизации: Да

Использование смещения: Да

Эффективность полосы пропускания: 69.85%

Float Buff'd iSSE2 Memory Bandwidth

Распределение (Assignment): 2.87Гб/с

Масштабирование (Scaling): 2.87Гб/с

Суммирование (Addition): 2.93Гб/с

Триада (Triad): 2.92Гб/с

Размер элемента данных: 16байт

Использование буферизации: Да

Использование смещения: Да

Эффективность полосы пропускания: 69.69%

Сведения о тесте

Код запуска: Intel 955XM/945GM/PM/GMS/940GML Express Processor to DRAM Controller (Встроенная графика); 1x 256Мб DDR2 SO-DIMM PC2-4300 (4-4-4-12 8-16-4-2)

Платформа: x86

Всего памяти: 248Мб

Память, использованная тестом: 124.03Мб

Поддержка NUMA: Нет

Тест SMP: Нет

Всего тестовых потоков: 1

Многоядерный тест: Нет

Тест SMT: Нет

Соответствие процессоров: P0C0T0

Системный таймер: 3.58МГц

Размер страницы: 4Кб

Использование больших страниц памяти: Нет

Возможности

Технология SSE: Да

Технология SSE2: Да

Технология SSE3: Да

Технология SSSE3: Нет

HTT - Технология Hyper-Threading: Нет

Чипсет

Модель: Acer 955XM/945GM/PM/GMS/940GML Express Processor to DRAM Controller

Ревизия: A4

Скорость системной шины: 4x 133МГц (532МГц)

Ширина: 64-бит

Макс. пропускная способность шины: 4.16Гб/с

Логические банки памяти

Банк 4: 256Мб DDR2 SO-DIMM 4-4-4-12 8-16-4-2 1T

Совместная память: 8Мб

Каналы: 1

Скорость шины памяти: 4x 133МГц (532МГц)

Множитель: 1/1x

Ширина: 64-бит

Контроллер памяти в процессоре: Нет

Макс. пропускная способность шины памяти: 4.16Гб/с

Модули памяти

Модуль памяти: Hyundai Electronics HYMP532S64BP6-C4 256Мб DDR2 SO-DIMM PC2-4300U DDR2-534 4.0-4-4-12 3-16-4-2

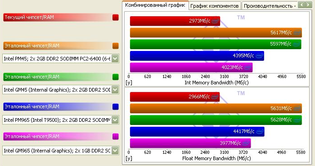

Рисунок 6.1. – Тест пропускной способности памяти

На рисунке 6.1 представлена диаграмма работы ОЗУ с другими видами данных – с целыми числами – 2973 Мб/с, с числами с плавающей запятой – 2966 Мб/с. Из данных диаграммы видно, что пропускная способность подсистем памяти текущего процессора значительно отстает от эталонных процессоров.

7. ТЕСТ КЭШ-ПАМЯТИ

Результаты эталонного теста

Пропускная способность кэш/памяти: 4.74Гб/с

Интерпретация результатов: Большие значения индекса лучше.

Фактор скорости: 13.10

Интерпретация результатов: Меньшие значения индекса лучше.

Сведения о кэш

Внутренний кэш данных: 17.45Гб/с

Встроенный кэш L2: 9.70Гб/с

Интерпретация результатов: Большие значения индекса лучше.

Производительность - Скорость

Пропускная способность кэш/памяти: 2.80Мб/с/МГц

Интерпретация результатов: Большие значения индекса лучше.

Производительность - Мощность

Мощность процессора/чипсета/памяти: 7.43Вт

Пропускная способность кэш/памяти: 653.57Мб/с/Вт

Интерпретация результатов: Большие значения индекса лучше.

Сводка результатов теста кэш/памяти - Float SSE2

Размер элемента данных: 16байт

Использование буферизации: Нет

Использование смещения: Да

Разбивка теста

Блоки по 2Кб: 16.92Гб/с

Блоки по 4Кб: 17.55Гб/с

Блоки по 8Кб: 17.58Гб/с

Блоки по 16Кб: 17.75Гб/с

Блоки по 32Кб: 16.81Гб/с

Блоки по 64Кб: 9.77Гб/с

Блоки по 128Кб: 9.65Гб/с

Блоки по 256Кб: 9.71Гб/с

Блоки по 512Кб: 9.66Гб/с

Блоки по 1Мб: 8.14Гб/с

Блоки по 4Мб: 1.52Гб/с

Блоки по 16Мб: 1.36Гб/с

Блоки по 64Мб: 1.36Гб/с

Сведения о тесте

Код запуска: Intel(R) Celeron(R) M CPU 430 @ 1.73GHz (1.73ГГц, 1Мб L2, 532МГц FSB); Intel 955XM/945GM/PM/GMS/940GML Express Processor to DRAM Controller (Встроенная графика); 1x 256Мб DDR2 SO-DIMM PC2-4300 (4-4-4-12 8-16-4-2)

Платформа: x86

Всего памяти: 248Мб

Поддержка NUMA: Нет

Тест SMP: Нет

Всего тестовых потоков: 1

Многоядерный тест: Нет

Тест SMT: Нет

Соответствие процессоров: P0C0T0

Системный таймер: 3.58МГц

Размер страницы: 4Кб

Использование больших страниц памяти: Нет

Процессор

Модель: Intel(R) Celeron(R) M CPU 430 @ 1.73GHz

Скорость: 1.73ГГц

Ядер на процессор: 1 единиц

Тип: Мобильный

Встроенный кэш L2: 1Мб, ECC, Синхронный, ATC, 4-магистральный набор, длина строки 64 байт

Возможности

Технология SSE: Да

Технология SSE2: Да

Технология SSE3: Да

HTT - Технология Hyper-Threading: Нет

Чипсет

Модель: Acer 955XM/945GM/PM/GMS/940GML Express Processor to DRAM Controller

Ревизия: A4

Скорость системной шины: 4x 133МГц (532МГц)

Ширина: 64-бит

Макс. пропускная способность шины: 4.16Гб/с

Логические банки памяти

Банк 4: 256Мб DDR2 SO-DIMM 4-4-4-12 8-16-4-2 1T

Совместная память: 8Мб

Каналы: 1

Скорость шины памяти: 4x 133МГц (532МГц)

Множитель: 1/1x

Ширина: 64-бит

Контроллер памяти в процессоре: Нет

Макс. пропускная способность шины памяти: 4.16Гб/с

Модули памяти

Модуль памяти: Hyundai Electronics HYMP532S64BP6-C4 256Мб DDR2 SO-DIMM PC2-4300U DDR2-534 4.0-4-4-12 3-16-4-2

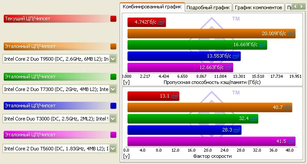

Рисунок 7.1 – Тест пропускной способности кэш-памяти

На рисунке 7.1 представлена зависимость скорости работы кэш-памяти от объема памяти, с которыми она работает. По полученным данным видно, что в сравнении с другими исследуемыми системами пропускная способность кэш-памяти текущего чипсета меньше и составляет 4.742 Гб/с.

ВЫВОД

В процессе проведенной работы получены конкретные данные о тестируемом компьютере, а именно:

- модель процессора - Intel(R) Celeron(R) M CPU 430 @ 1.73GHz;

- частота процессора – 1.73 ГГц;

- чипсет - Acer 955XM/945GM/PM/GMS/940GML Express Processor to DRAM Controller;

- объем ОЗУ – 256 МБ;

- объем кэш-памяти L2 - 1Мб, ECC, Синхронный, ATC, 4-магистральный набор, длина строки 64 байт

Результаты тестов, приведенные на сравнительных диаграммах, позволяют получить достаточно полное представление о тестируемом ПК. Исследованные ПК не удовлетворяет требованиям современным машин. Необходимо увеличить объем ОЗУ и установить более современную видео-карту для более полной реализации возможностей тестируемого ПК.

СПИСОК ЛИТЕРАТУРЫ

1. Гук М. Аппаратные средства IBM PC. Энциклопедия. 2-е изд. – «Питер», 2003г.

2. Зелинский С. Эффективное использование ПК. – ДМК, 2001г.

3. Новиков Ю., Черепанов А., Новиков Д., Чуркин В. Компьютеры, сети, Интернет. Энциклопедия. 2-е изд. – «Питер», 2003г.

4. Зелинский С. ПК: устройства, периферия, комплектующие. – «Фолио», 2005г.
