Заземление предназначается для устранения опасности поражения человека электрическим током во время прикосновения к нетоковедущим частям, находящимся под напряжением. Это достигается путем снижения до безопасных пределов напряжения прикосновения и шага за счет малого сопротивления заземлителя. Областью применения защитного заземления являются сети переменного и постоянного тока с изолированной нейтралью источника напряжения или трансформатора.

Не требуют защитного заземления электроустановки переменного тока напряжением до 42 В и постоянного тока до 110 В.

Величина сопротивления заземляющего устройства нормируется «Правилами устройства электроустановок» (ПУЭ). Эта величина для электроустановок до 1000 В с изолированной нейтралью должна быть не более 4 Ом, а если мощность питающих сеть генераторов или трансформаторов, или их суммарная мощность не более 100 кВА, то сопротивление должно быть не более 10 Ом.

Для заземления могут быть использованы детали уже существующих сооружений, которые называются естественными заземлителями:

• металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей;

• металлические трубопроводы, проложенные в земле, за исключением трубопроводов горючих жидкостей и газов;

• свинцовые оболочки кабелей, проложенных в земле;

• обсадные трубы скважин и т. д.

Наименьшие размеры электродов искусственных заземлителей:

• диаметр круглых электродов, мм

• неоцинкованных................... 10

• оцинкованных .................... 6

• сечение прямоугольных электродов, мм^2 ... 48

• толщина прямоугольных электродов, мм ... 4

• толщина полок угловой стали, мм ........ 4

В качестве заземляющих и нулевых (см. ниже) проводников, соединяющих корпуса оборудования с заземлителями, могут применяться:

• специальные проводники;

• металлические конструкции оборудования и зданий;

• стальные трубы электропроводок, алюминиевые оболочки кабелей;

• металлические открыто расположенные трубопроводы всех назначений, за исключением трубопроводов для горючих жидкостей и газов, канализации и центрального отопления.

Запрещается использовать в качестве заземляющих и нулевых проводников алюминиевые провода для прокладки в земле, металлические оболочки трубчатых проводов, несущие тросы тросовой проводки, металлорукава, броню и свинцовые оболочки проводов и кабелей.

Минимальные размеры заземляющих и нулевых проводников показаны в табл. 4.2.

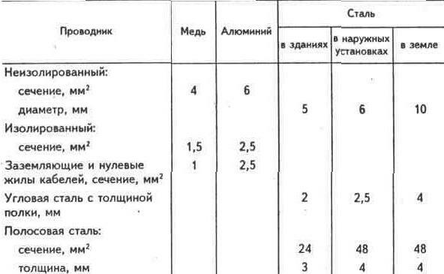

Таблица 4.2 МИНИМАЛЬНЫЕ РАЗМЕРЫ ЗАЗЕМЛЯЮЩИХ И НУЛЕВЫХ ПРОВОДНИКОВ

Проводники присоединяют к корпусам оборудования сваркой или болтовым соединением с обеспечением доступности для контроля или переделки при ухудшении контакта. Последовательное включение в цепь заземления или зануления отдельных корпусов оборудования запрещается.

При монтаже заземляющих устройств монтажной организацией контроль за работами производится со стороны заказчика.

При этом отдельно принимаются работы, которые впоследствии будут скрыты, и в это время, а не после, подписываются акты на скрытые работы.

Монтажные организации сдают заказчику всю документацию на заземляющие устройства.

На каждое устройство заводится паспорт, в котором отмечаются все изменения, результаты осмотров и измерений.

При проверке состояния заземления периодически проводятся осмотр видимой части, проверка цепи между заземлителем и заземляемыми элементами, измерение сопротивления заземляющего устройства, выборочное вскрытие грунта для осмотра элементов, находящихся в земле.

Измерение сопротивления заземляющего устройства

Измерения обычно производят с помощью специального прибора — измерителя заземлений, например, М-416, работающего на принципе амперметра—вольтметра.

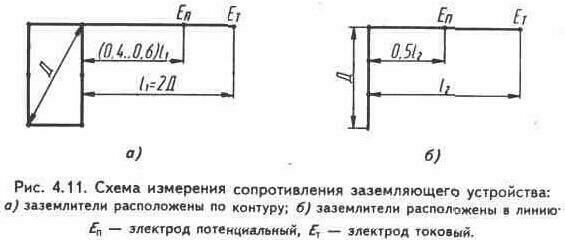

При измерении сопротивления сложного контура (рис. 4.11, о), имеющего наибольшую диагональ Д, токовый электрод Eт располагают на расстоянии l1 = 2Д от края данного контура, а потенциальный электрод En — поочередно на расстояниях 0,4, 0,6, 0,5l фиксируя показания прибора. Если сопротивления, полученные при установке Еп на расстояниях, 0,4 и 0,6l1 отличаются не более 10%, то принимают значение сопротивления, полученное в положении потенциального электрода на расстоянии 0,5l1 а если различие больше 10%, то или повторяют измерения при увеличении расстояния до Ет в 1.5...2 раза, или производят измерения при изменении направления токового электрода.

Для вертикальных электродов, расположенных в ряд и соединенных полосой или для заземлителя, состоящего из полосы, длину полосы принимают за величину Д.

Токовый электрод (рис. 4.11, б) располагают на расстоянии от края испытываемого заземлителя:

при Д > 40 м l2 = 2Д, при 10 м < Д 80 м,

при Д<= 10 м l2 = 40 м.

Потенциальный электрод располагается на расстоянии 0,54. Измерение сопротивления заземления производится, когда оно имеет наибольшие значения: для северных районов и средней полосы — зимой при наибольшем промерзании почвы, для южных районов — когда почва наиболее сухая.

Во время приемо-сдаточных испытаний измеренные значения сопротивлении умножают на коэффициент сезонности, который берется из таблицы.

Зануление

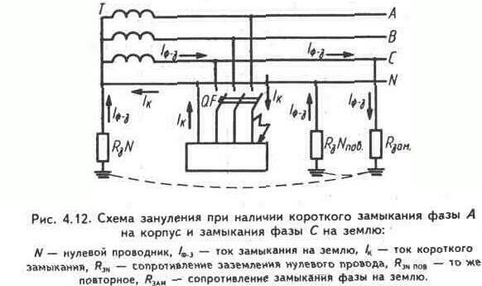

Зануление (рис. 4.12) предусматривает глухое заземление нейтрали источника или трансформатора трехфазного тока, одного вывода источника однофазного тока, наличие нулевого провода и его повторного заземления.

Заземление нейтрали источника тока имеет целью понизить напряжение на корпусах оборудования и на нулевом проводе, с которым эти корпуса соединены, до безопасного значения при замыкании фазного проводника на землю, при этом создается путь для тока Iф-з (рис. 4.12).

Нулевой защитный проводник предназначен для увеличения тока короткого замыкания lk c целью воздействия этого тока на защиту. Увеличение lк происходит за счет уменьшения сопротивления току при наличии нулевого провода по сравнению с тем, если бы ток шел через землю.

Повторное заземление нулевого провода предназначено для снижения напряжения на корпусах оборудования при замыкании фазы на корпус как при исправном, так и при оборванном нулевом проводе.

Зануление в электроустановках до 1000 В применяется в 4-проводных сетях с глухозаземленной нейтралью трансфор

матора ипи генератора, в сетях с заземленным выводом источника однофазного тока, в сетях с заземленной средней точкой источника постоянного тока. Зануление выполняется в тех же случаях, что и защитное заземление.

Предельные величины сопротивлений заземляющих устройств в системе зануления приведены в табл. 4.3.

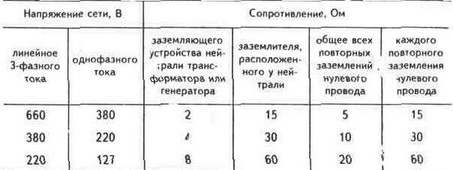

Таблица 4.3 ПРЕДЕЛЬНЫЕ ВЕЛИЧИНЫ СОПРОТИВЛЕНИЙ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ В СИСТЕМЕ ЗАНУЛЕНИЯ

В качестве нулевых защитных проводников используются нулевые рабочие проводники, за исключением проводников ч передвижным электроприемникам. В цепи нулевых защитных проводников не должно быть аппаратов, разъединяющих эти проводники, в том числе предохранителей.

Проверка зануления на соответствие требованиям ПУЭ производится во время монтажа, при сдаче после монтажа и при эксплуатации.

Проверяют следующие параметры:

сопротивление заземлений нейтрали и повторных;

отношение тока однофазного КЗ на корпус и номинального тока плавкой вставки предохранителя или тока уставки автомата на контролируемом участке сети, причем это отношение должно быть не менее 3, а для автоматов только с электромагнитными расцепителями на номинальный ток до 100 А кратность должна быть не менее 1,4 и для автоматов на ток более 100 А — 1,25.

Защитное отключение

Устройство защитного отключения (УЗО) состоит из чувствительного элемента, реагирующего на изменение контролируемой величины, и исполнительного органа, отключающего соответствующий участок сети.

Чувствительный элемент может реагировать на потенциал корпуса, ток замыкания на землю, напряжение и ток нулевой последовательности, оперативный ток. В качестве выключателей могут применяться контакторы, магнитные пускатели, автоматические выключатели с независимым расцепителем, специальные выключатели для УЗО.

Назначение УЗО — защита от поражения электрическим током путем отключения ЭУ при появлении опасности замыкания на корпус оборудования или непосредственно при касании тоговедущих частей человеком.

УЗО применяется в ЭУ напряжением до 1000 В с изолированной или глухозаземленной нейтралью в качестве основного или дополнительного технического способа защиты, если безопасность не может быть обеспечена путем применения заземления или зануления или если заземление или зануление не могут быть выполнены по некоторым причинам.

УЗО обязательно для контроля изоляции и отключения ЭУ при снижении сопротивления изоляции в ЭУ специального назначения, например, в подземных горных выработках (реле утечки).

Примером УЗО является защитно-отключающее устройство типа ЗОУП—25, предназначенное для отключения и включения силовых трехфазных цепей при напряжении 380 В и токе 25 А в системах с глухозаземленной нейтралью, а также для защиты людей при касании токоведущих частей или корпусов оборудования, оказавшихся под напряжением.

Электрическое разделение сетей

Электрическое разделение сетей осуществляется через специальный разделительный трансформатор, который отделяет сеть с изолированной или глухозаземленной нейтралью от участка сети, питающего электроприемник. При этом связь между питающей сетью и сетью приемника осуществляется через магнитные поля, участок сети приемника и сам приемник не связываются с землей. Разделительный трансформатор представляет собой специальный трансформатор с коэффициентом трансформации, равном единице, напряжением не более 380 В, с повышенной надежностью конструкции и изоляции. От трансформатора разрешается питание не более одного приемника с током не более 15 А. В качестве разделительных трансформаторов могут быть использованы трансформаторы понижающие со вторичным напряжением не более 42 В, если они удовлетворяют требованиям к разделительному трансформатору.

Использование малого напряжения

Малое напряжение (не более 42 В между фазами и по отношению к земле) применяется для ручного инструмента, переносного и местного освещения в любых помещениях и вне их. Оно применяется также в помещениях с повышенной опасностью и особо опасных для питания светильников местного стационарного освещения, если они расположены на высоте менее 2,5 м. Распространено в применении напряжение 36 В, а в замкнутых металлических емкостях должно применяться напряжение не более 12 В.

Выравнивание потенциалов

Как известно, напряжение прикосновения или шага получается тогда, когда есть разность потенциалов между основанием, на котором стоит человек, и корпусами оборудования, которых он может коснуться, или между ногами. Если соединить посредством дополнительных электродов и проводников места возможного касания телом человека, то не будет разности потенциалов и связанной с ней опасности.

Выравнивание потенциалов корпусов электрооборудования и связанных с ним конструкций и основания осуществляется устройством контурного заземлителя, электроды которого располагаются вокруг здания или сооружения с заземленным или зануленным оборудованием. Внутри контурного заземлителя под полом помещения или площадки прокладываются горизонтальные продольные и поперечные электроды, соединенные сваркой с электродами контура. При наличии зануления контур присоединяется к нулевому проводу.

Выравнивание потенциалов корпусов оборудования и конструкций осуществляется присоединением конструкций и всех корпусов к сети зануления или заземления.

Выравнивание потенциалов применяется как дополнительный технический способ защиты при наличии зануления или заземления в помещениях с повышенной опасностью или особо опасных.

Применение выравнивания потенциалов обязательно в животноводческих помещениях.

Устройство выравнивания потенциалов осуществляется по проекту.
