Контактная система

n, об/мин	Ip, A	S, мм	U2m=S·1,5, кВ	U1m=Ip·Rw1, B	tз=[αз/(αз+αр)]·[60/(n·Z)], c
550	0,3/1,6	12	19,2	3,68	35,75
750	0,22/1,5	21	31,5	3,45	48,75
900	0,18/1,4	21	29,4	3,22	58,50
1000	0,2/1,4	21	29,4	3,22	65,00
1150	0,16/1,25	20	25	2,875	74,75
1300	0,14/1,2	20	24	2,76	84,50
1500	0,12/1,2	19	22,8	2,76	97,50
1700	0,1/1,1	18	19,8	2,53	110,50
1900	0,09/1,0	17	17	2,3	123,50
2100	0,08/1,0	16	16	2,3	136,50
Объект испытания:

α_з=39º; α_р=21º; Z=6; R_w1=2,3.

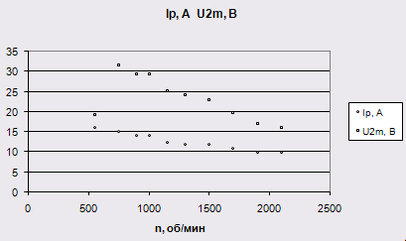

Рис. 3 Характеристика контактной системы

Лабораторная работа 5 "Испытание регулятора момента зажигания"

Цель работы:

-приобретение практических навыков по испытанию регулятора момента зажигания.

Задачи работы:

-ознакомиться с особенностями лабораторной установки;

-изучить методику экспериментального определения выходной характеристики;

-провести испытания, обработать результаты измерений, оформить отчет.

Оборудование

Испытания механического регулятора угла зажигания 2 выполняются в лабораторных условиях с использованием основных аппаратов классической системы зажигания: прерывателя, конденсатора, добавочного сопротивления, катушки зажигания, аккумулятора (рис. 1). Лабораторная установка оборудована электрическим нагружающим приводом 1 и вакуумным насосом 6 с ручным управлением. С помощью устройств 3, 4 и 5 определяют: число n оборотов вала прерывателя, угол φ смещения, разряжение Δp.

Рис. 1. Схема лабораторной установки для испытания регулятора момента зажигания: 1 – нагружающий привод; 2 – объект испытаний; 3, 4 и 5 – устройства для снятия и регистрации показаний.

φ, град	n, об/мин
0	600
4	750
5	1000
6	1150
7	1300
8	1450
8	1650
8	1750
8	1900
9	2100
10	2450
10	2600
Объект испытания: центробежный регулятор

Рис. 2 Выходная характеристика центробежного регулятора

φ, град	Δp, мм.рт.ст.
1	710
1	660
1	610
3	560
6	510
8	460
10	410
10	360
Объект испытания: вакуумный регулятор

Рис. 3 Выходная характеристика вакуумного регулятора
