Задание №1

Исследование зависимости высоты капиллярного подъема магнитной жидкости от частоты подаваемого на ячейку переменного электрического поля.

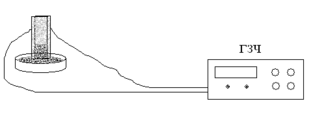

1. Собрать установку по схеме:

2. Магнитную жидкость залить в кювету, капилляр расположить так, чтобы его нижний конец касался свободной поверхности магнитной жидкости в кювете. Жидкость поднимется до определенного уровня.

3. Затем на капилляр подать ток.

4. С выбранным шагом увеличивать частоту подаваемого на ячейку электрического поля, измеряя высоту капиллярного подъема жидкости при каждом значении. Измерения проводить, пока МЖ в капилляре не остановится.

5. Полученные данные занести в таблицу:

U =...В

ν,Гц	h,мм

6. Повторить эти измерения при различных величинах напряжения электрического поля U.

7. Построить графики зависимости h(ν).

8. Сделать вывод.

Задание №2

Исследование зависимости высоты капиллярного подъема магнитной жидкости от амплитудного значения напряженности переменного электрического поля.

1. Выполнить 1-3 из задания №1.

2. Увеличивать напряжение, подаваемое на стенки капилляра, с шагом 1В, измеряя высоту капиллярного подъема жидкости при каждом значении.

3. Полученные данные занести в таблицу:

ν =…Гц

U,В	h,мм

4. Повторить измерения при различных значениях частоты электрического поля ν.

5. Построить графики зависимости h от амплитудного значения напряженности однородного переменного электрического поля Е.

6. Сделать вывод.

Задание №3.

Изучение особенностей совместного воздействия на капиллярные процессы магнитного и электрического полей.

Величину высоты подъема магнитной жидкости в капилляре (за счет действия переменного электрического поля) можно компенсировать дополнительным включением неоднородного постоянного магнитного поля.

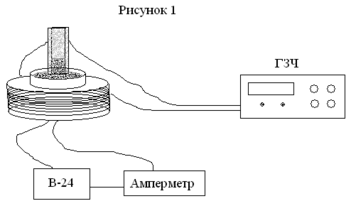

1. Собрать установку согласно рисунку 1.

2. Магнитную жидкость залить в кювету, капилляр расположить так, чтобы его нижний конец касался свободной поверхности магнитной жидкости в кювете. Отметить до какого уровня поднялась жидкость в капилляре.

3. Подать на капилляр напряжение. МЖ поднимется на некоторую высоту.

4. Затем на катушку подать ток с источника тока В-24.

5. Подать магнитное поле и компенсировать с помощью него величину первоначального поднятия жидкости.

6. Увеличить напряжение электрического поля на 1В и снова компенсировать его магнитным. Повторить эти действия несколько раз, пока МЖ не перестанет подниматься в капилляре.

7. Построить график зависимости величины магнитного поля Н² от величины электрического поля Е².

1. По полученным данным сделать вывод.

Список литературы:

1. Савельев И.В. Курс физики. Москва «Наука», т.1, 1989г.

2. Диканский Ю.И., Беджанян М.А., Борисенко О.В. Исследование поверхностного натяжения и капиллярного подъема магнитной жидкости // Сб. физико-химические и прикладные проблемы магнитных жидкостей. Ставрополь, СГУ, 1997г.

3. Фейнман Р.И др. Фейнмановские лекции по физике. Электричество и магнетизм. М.: Мир, 1977г.

4. Bashtovoi V., Kuzhir P., Reks A. Capillary assension of magnetic fluids // J. Mag. Mag. Mat. – 2002г. – Vol. 252.

5. Борисенко О.В., Беджанян М.А. Investigation of surface tension and capillary rise of magnetic liquids // Сб. 8 международная конференция по магнитным жидкостям. Румыния, Тимисоара, 29-30 июля 1998г.
