Национальный исследовательский институт
Московский Энергетический Институт (Технический Университет)
Институт автоматики и вычислительной техники
Кафедра Прикладной математики
Лабораторная работа №4
по дисциплине:
Параллельные системы
тема: «Задачи на графах»
вариант №5 – «Поиск автоморфизмов графа»
Выполнил:
Бочаров Иван Андреевич
Проверил:
Панков Николай Александрович
Москва
2012 г.
Введение
Дадим определение основному понятию, используемому в данной работе – понятию автоморфизма графа. Сперва рассмотрим неориентированный граф без петель.
Автоморфизм графа – произвольная подстановка
на множестве вершин графа, сохраняющая отношение смежности, т.е. такова, что образы
и
вершин
и
смежны тогда и только тогда, когда смежны сами вершины u и v. Следует заметить, что очевидным образом это определение можно распространить на случай взвешенного ориентированного графа без петель – перестановка помимо отношения смежности должна сохранять веса рёбер между смежными вершинами.
Известно, что множество автоморфизмов графа образует группу с операцией композиции в качестве операции умножения.
Очевидно, что каждый граф имеет хотя бы один автоморфизм – тривиальную подстановку
. По этой причине для нас интерес представляют только нетривиальные автоморфизмы. Граф, для которого единственный возможный автоморфизм – это тождественное отображение, называется асимметрическим.
Метод решения
На данный момент не существует эффективного алгоритма поиска автоморфизмов графа. Все имеющиеся на сегодняшний день алгоритмы являются модификациями полного перебора (метод ветвей и границ и т.п.).
В данной работе используется полный перебор. Граф представляется матрицей смежности (
– вес ребра из вершины
в вершину
). Для каждой нити параметром служит структура, несущая в себе информацию о числе подстановок, которое необходимо проверить, и об индексе перестановки, с которой нить должна начинать проверку на принадлежность к группе автоморфизмов графа. Также в поля этой структуры записывается результат – количество автоморфизмов, принадлежащих подмножеству множества подстановок, проверенных нитью, и их индексы.
При запуске нити по индексу определяется начальная перестановка, а затем в цикле проверяются все перестановки. Следует заметить, что перестановки упорядочены в лексикографическом порядке.
Результаты
Основные результаты были получены при тестировании разработанной программы на так называемых полных графах. Очевидно, что в полных графах группа автоморфизмов графа совпадает с множеством всех подстановок графа и имеет мощность
, где
– количество вершин графа. В связи с так называемым комбинаторным взрывом решение задачи поиска автоморфизмов графа может занимать значительное время.
Для каждого графа и количества нитей время было измерено 5 раз и в качестве конечного значения была выбрана медиана полученного множества.
Испытания проводились на стенде со следующей конфигурацией:
CPU: Intel Core i5 2500 МГц Ivy Bridge (3210M)
Количество ядер: 2 физических, 4 виртуальных
Кэш: 3 Mb L2 (L3) Cache
RAM: 4096 Мб DDR3-1600МГц
ОС: MS Windows 7 Home Basic x64

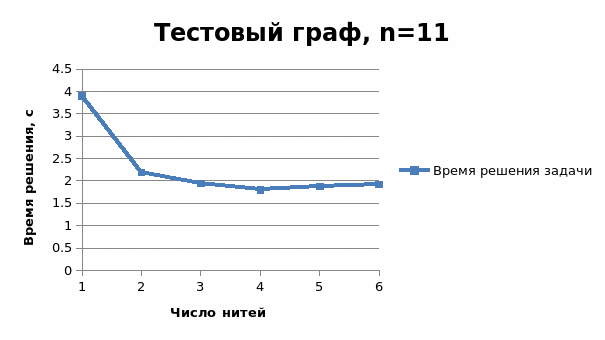

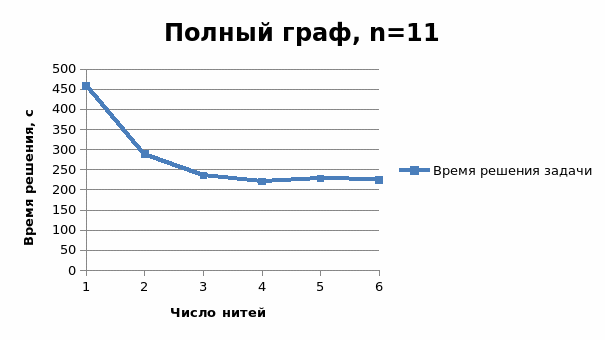

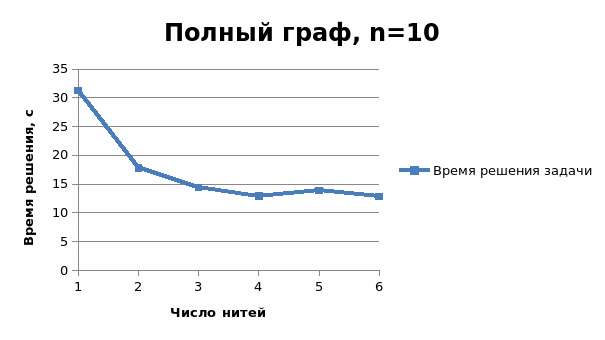

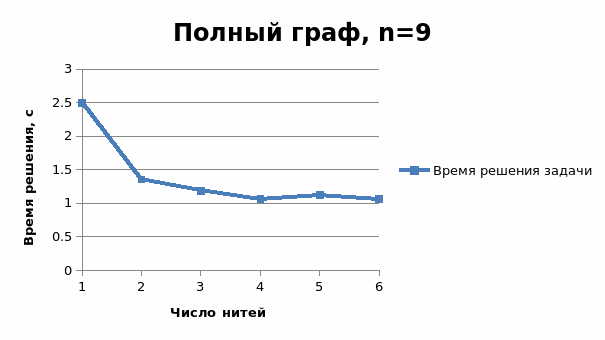

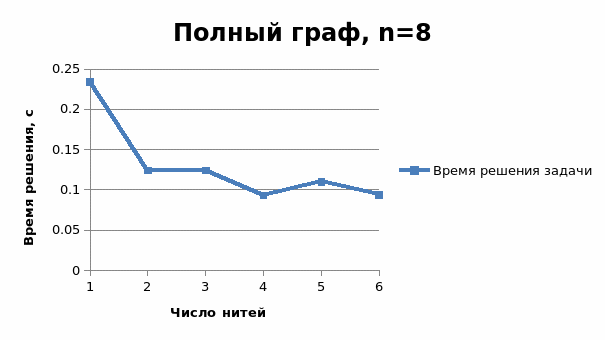

Таблица результатов (время в секундах):
| Число нитей/Размер графа | 7 | 8 | 9 | 10 | 11 | 12 | ТГ,n=11 |
| 1 | 0,016 | 0,234 | 2,496 | 31,278 | 458,781 | 6889,355 | 3,898 |
| 2 | 0,015 | 0,124 | 1,357 | 17,862 | 288,803 | 4175,366 | 2,19 |
| 3 | 0,015 | 0,124 | 1,185 | 14,415 | 236,15 | 3414,605 | 1,946 |
| 4 | 0,015 | 0,093 | 1,061 | 12,916 | 220,647 | 3191,22 | 1,804 |
| 5 | 0,016 | 0,11 | 1,123 | 13,915 | 228,653 | 1,877 | |
| 6 | 0,015 | 0,094 | 1,06 | 12,854 | 224,826 | 1,925 | |
| Число автоморфизмов | 5040 | 40320 | 362880 | 3628800 | 39916800 | 479001600 | 1152 |
Ускорение
| Число нитей/Размер графа | 7 | 8 | 9 | 10 | 11 | 12 | ТГ,n=11 |
| 2 | 1,067 | 1,887 | 1,839 | 1,751 | 1,589 | 1,650 | 1,780 |
| 3 | 1,067 | 1,887 | 2,106 | 2,170 | 1,943 | 2,018 | 2,003 |
| 4 | 1,067 | 2,516 | 2,352 | 2,422 | 2,079 | 2,159 | 2,161 |
| 5 | 1,000 | 2,127 | 2,223 | 2,248 | 2,006 | 2,077 | |
| 6 | 1,067 | 2,489 | 2,355 | 2,433 | 2,041 | 2,025 |
