Отклонения расположения поверхности.

- отклонение реального расположения поверхности от его наименьшего расположения.

Виды отклонений расположения.

О тклонение от параллельности – разность наибольшего и наименьшего расстояний между плоскостями в пределах нормируемого участка.

Отклонение от перпендикулярности плоскостей - отклонение угла между плоскостями от прямого угла, выраженное в линейных единицах на длине нормируемого участка.

О тклонение от соосности – наибольшее расстояние (Δ₁, Δ₂ ) между осью рассматриваемой поверхности вращения и общей осью вращения.

Отклонение от симметричности относительно базовой плоскости – называется наибольшее расстояние между плоскостью симметрии рассматриваемого элемента и плоскостью симметрии базового элемента в пределах нормируемого участка.

Обозначение допусков формы и расположения поверхностей на чертежах.

Требование к точности формы поверхности указано на чертеже в прямоугольных рамках, разделенных на две или три части.

В первой части слева помещают знак допуска, во второй – числовое значение допуска, выраженное в мм, в третьей – базу от которой производится измерение.

Рамку допуска соединяют с контурной линией или вспомогательной вынос ной линией элемента, к которому относится допуск.

Указание базовых поверхностей

Допуски задаются либо в диаметральном либо в радиусном выражении

3. Контакт зубьев в передаче и его нормирование. Пример обозначения точности зубчатого колеса для силовой передачи

Норма контакта.

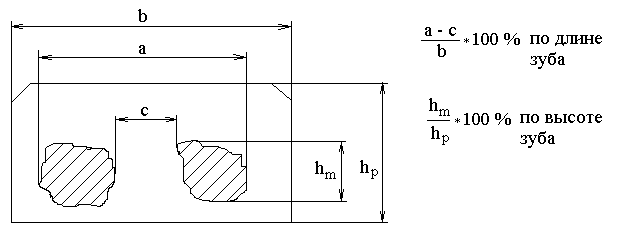

Номинальный показатель нормы контакта - пятно контакта.

№13

1. Посадки с натягом, схемы расположения полей допусков посадок с натягом в системе отверстия. Показать, как изменятся Nmax, Nmin, Nm, TN при изменении допусков соединяемых деталей на один квалитет. Примеры обозначения на чертежах посадок с натягом в системе отверстия.

2. Шероховатость поверхности, причины ее возникновения. Нормирование шероховатости поверхности и примеры обозначения на чертежах.

3. Выбор средств измерения.

Выбор средства измерения по точности

Измерение в сфере исследований

_ИЗМ=0,1R

Измерение в сфере производства

^ДОП_ИЗМ=0,35-0.2T0,25Т

^ДОП_СИ=0,7^ДОП_ИЗМ

Выбирают в зависимости:

- от требований по точности измерения

- с учетом конструктивных особенностей, формы и размеров измеряемой детали

- экономичности

№14

1.Переходные посадки, схемы расположения полей допусков переходных посадок в системе отверстия. Показать, как изменятся Smax, Smin, Sm(Nm), TSN при изменении допусков соединяемых деталей на один квалитет. Примеры обозначения на чертежах переходных посадок в системе отверстия.

2. Отклонения от соосности и пересечение осей, их нормирование и примеры обозначения на чертежах.

О тклонение от соосности – наибольшее расстояние (Δ₁, Δ₂ ) между осью рассматриваемой поверхности вращения и общей осью вращения.

3. Нормирование и обозначение на чертежах точности наружной резьбы.

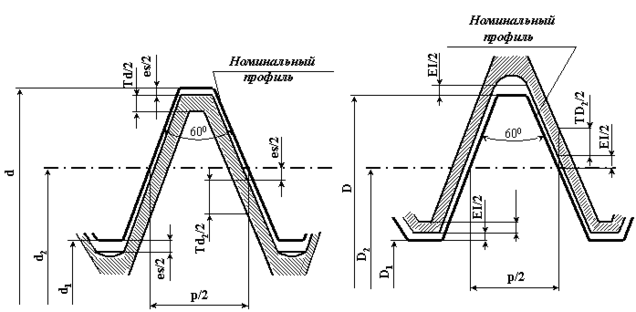

Степени точности резьбы. Допуски диаметров резьбы устанавливаются степенями точности, обозначенные цифрами: с 3 по 9

Допуск внутреннего диаметра d₁ наружной резьбы и наружного диаметра D внутренней резьбы не устанавливаются.

Допуски среднего диаметра являются суммарными.

Допуски резьбы. Основным рядом допусков для всех диаметров, в соответствии с рекомендацией JSO, принят ряд по 6-1 степени точности. Допуски диаметров резьбы для 6-ой степени точности при нормальной длине свинчивания определяются формулам.

Например, для d₂: . Для D₂:

где Р – в мм, D – среднее геометрическое крайних значений интервалов номинальных диаметров; Т – в мкм.

Допуски остальных степеней точности определяются умножением допуска 6-1 степени точности, найденного по соответствующим формулам, на коэффициенты. Например

И
з формулы (1) следует, что допуск на 1/3 больше допуска при одной и той же степени точности.

№15

1. Посадки с зазором. Схемы расположения полей допусков посадок с зазором в системе вала. Показать, как изменятся Smax, Smin, Sm, Ts при изменении допусков соединяемых деталей на один квалитет. Примеры обозначения на чертежах посадок с зазором в системе вала.

2. Отклонение от симметричности и позиционное отклонение, их нормирование и примеры обозначения на чертежах.

3. Плавность работы зубчатых колес и передач, ее нормирование. Пример обозначения точности зубчатого колеса для скоростной передачи.

Показатель плавности работы.

Местная кинематическая погрешность – наибольшая разность между соседними значениями кинематической погрешности.

Колесо считается годным, если f ^‘_ir  f ^’_i , где f ^’_i – допуск.

№16

1. Посадки с натягом, схемы расположения полей допусков посадок с натягом в системе вала. Показать, как изменятся Nmax, Nmin, Nm, TN при изменении допусков соединяемых деталей на один квалитет. Примеры обозначения на чертежах посадок с натягом в системе вала.

2. Радиальное и торцевое биения, их нормирование и примеры обозначения на чертеже.

Р адиальное биение( ECR) - разность наибольшего и наименьшего расстояний от точек реального профиля поверхности вращения до базовой оси в сечении плоскостью, перпендикулярной базовой оси.

Является результатом совместного проявления отклонений от цилиндричности и отклонений от соосности относительно базовой оси.

В другой терминологии – отклонением расположения при нормировании радиального биения является эксцентриситет, когда ось вращения деталей не совпадает с геометрической осью этой детали.

Если пренебречь отклонением формы, т.е. отклонением от круглости , то радиальное биение выявит удвоенный эксцентриситет.

Это обстоятельство часто используют, когда необходимо “выставить” ось детали с осью вращения элемента, на котором эта деталь рассматривается, например: на планшайбе станка для обработки. В этом случае по результатам измерения радиального биения деталь смещают и добиваются устранения радиального биения или оставляют его в допускаемых пределах.

Т орцевое биение (ECA) - разность наибольшего и наименьшего расстояний от точек реального профиля торцевой поверхности до плоскости, перпендикулярной базовой оси.

Является результатом совместного проявления отклонений от плоскостности и отклонений от перпендикулярности ( 2…3мм - если нет специальных указаний на чертеже).

Измерение радиального и торцевого биений.

Д еталь устанавливают в приспособление для измерения радиального биения. К детали подводят стойку с измерительной головкой и по максимальному отклонению стрелки выставляют на нулевую отметку. При повороте детали на 360˚ фиксируют наибольшее и наименьшее отклонение стрелки головки. Разность этих показаний равна радиальному биению.

Если базой является ось вращения, то деталь устанавливают в центры или на оправку, а если радиальное биение определяется относительно поверхности вращения, то деталь устанавливают этой поверхностью на призму.

Деталь устанавливают базовой поверхностью на призму и фиксируют от перемещения в осевом направлении с помощью упора. К поверхности детали на заданном радиусе R подводят измерительный наконечник головки, закрепленный на стойке. Настраивают измерительную головку на нулевую отметку, а затем поворачивают деталь на 360˚ прижимая ее к упору и регистрируя наибольшие и наименьшие показания головки. Разность этих показаний – значение торцевого биения детали на заданном радиусе R.

Все указанные отклонения формы и расположения ограничиваются допуском.

Если допуск на чертеже не указывается это значит, что отклонение ограничивается допуском на размер между поверхностями или осями. Существует 16 степеней точности(1-->16).

Допуски задаются в зависимости от интервалов номинальных размеров.

3. Математическая обработка результатов наблюдения. Форма представления результата измерения.

№17

1. Переходные посадки, схемы расположения полей допусков переходных посадок в системе вала. Показать, как изменятся Smax, Smin, Sm(Nm), TSN при изменении допусков соединяемых деталей на один квалитет. Примеры обозначения на чертежах переходных посадок в системе вала.

2.Параметры шероховатости Ra, Rz, Rmax. Примеры применения этих параметров для нормирования шероховатости поверхности.

3. Принципы обеспечения взаимозаменяемости резьбовых соединений. Примеры обозначения точности резьбовых соединений на чертежах.

Общие принципы обеспечения взаимозаменяющих цилиндрических резьб

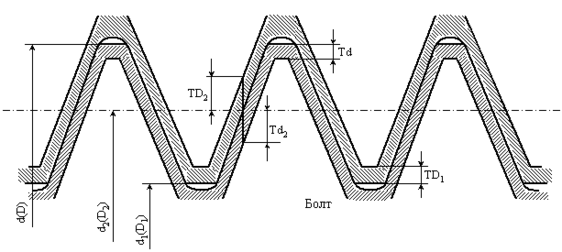

Предельные контуры резьбы. На длине свинчивания резьбовых деталей расположено несколько витков резьбы, образующих резьбовой контур.

Г
айка
