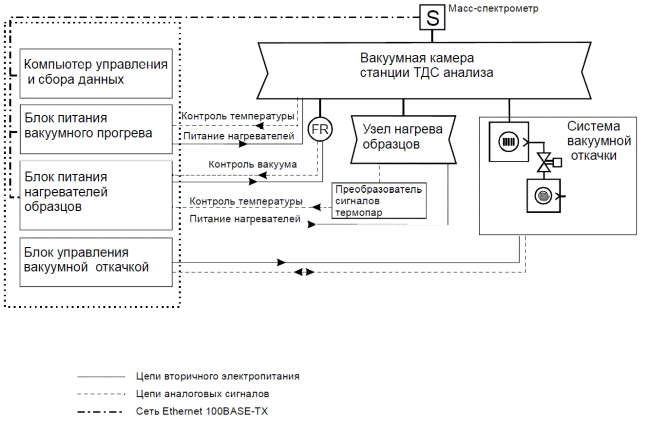

Распределение IP-адресов используемого оборудования приведено в таблице
| Тип устройства | Марка | адрес |
| Масс-спектрометр | Pfeiffer Prizma QMG-220 | 192.168.0.120 |
| Блок питания вакуумного прогрева | ADAM-6018 | 192.168.0.83 |
| Блок питания нагревателей образцов | ADAM-6024 | 192.168.0.81 |
| Стойка управления | Управляющий компьютер | 192.168.0.56 |
Учет операций на вакуумном посту
| Дата | Операция | Давление до операции | Давление после операции | Производитель |
Учет работы станции
| Дата | Вид работы | Начало работы | Окончание работы | Производитель |
Схема вакуумная
Спецификация оборудования
| Обозначение | Наименование | Количество | Тип |
| VП1-VП6 | Вентиль ручной вакуумный прогревной с медным уплотнением | 6 | AVBAK-CR35 |
| VП7-VП9 | вентиль ручной вакуумный с витоновым уплотнением | 3 | AVB-KF25-M-E |
| VП10 | вентиль электромагнитный вакуумный | 3 | КВУМ-25 |
| PF1-PF2 | Вакуумметр широкодиапазонный | 2 | Pfeiffer PKR261 |
| S1 | Масс-спектрометр | 1 | Prizma QMG220 |
| CF1-CF14 | Фланцевые соединения CF40 | 14 | |
| KF1-KF7 | Быстроразъемные фланцевые соединения KF25 | 7 | |
| NR1 | Насос турбомолекулярный | 1 | Shimadzu TMP-203 |
| NS1 | Насос спиральный | 1 | Anest Iwata ISP-250 |
| L1-L2 | Сильфонное соединение Dn25 | 2 | |
| C1 | Линия высоковакуумная (прогрев 250 градусов) | 1 | |
| C2 | Линия высоковакуумная (прогрев 250 градусов | 1 | |
| C3 | Линия высоковакуумная (прогрев 150 градусов | 1 | |
| C4 | Линия форвакуумная | 1 | |
| TDS | Узел нагрева образцов | 1 |
