ПРИЛОЖЕНИЕ О
Схема операционного контроля качества железобетонных работ
| Наименование технологического процесса и его операций | Контролируемый параметр | Способ и средства контроля | Время контроля | Привле кае-мые службы |
| 1. Приемка арматуры | Соответствие арматурных стержней и сеток проекту | Визуально | До начала установки сеток и сборки арматурных каркасов | ИТР (мастер, прораб) |
| Диаметр и расстояние между рабочими стержнями в сетках | Штангенциркулем, линейкой, строительная рулетка | До начала установки сеток и сборки арматурных каркасов | ИТР (мастер, прораб) | |
| 2. Складирова-ние арматурных сеток | Правильность складирования и хранения | Визуально | В процессе складирова-ния | ИТР (мастер, прораб) |
| 3. Сборка арматурных каркасов | Правильность установки арматуры. Проверка геометрических размеров арматурных каркасов | Визуально | При сборке арматурных каркасов | ИТР (мастер, прораб) |
| 4. Приварка арматурных сеток на кондукторе | Соответствие проекту режима сварки и типа применяемых электродов. Качество сварки, наличие и правильность ведения журнала сварочных работ | Визуально | Периоди-чески в процессе сборки | ИТР (мастер, прораб) |
Продолжение табл.
| Наименование технологическо-го процесса и его операций | Контролируемый параметр | Способ и средства контроля | Время контроля | Привлекае-мые службы |
| 5. Установка сеток фундаментных подушек и арматурных каркасов | Соответствие проекту | Визуально | В процессе установки | ИТР (мастер, прораб) |
| 6. Приемка и сортировка опалубки | Наличие комплектов элементов опалубки. Маркировка | Визуально | В процессе разгрузки | Генп.или уполномоченное лицо. |
| 7. Монтаж опалубки | Соответствие установки опалубки проекту. Допускаемые отклонения опалубки по отношению к осям и отметкам. Правильность положения вертик. плоскостей | Теодолитом, нивелиром, рулеткой, отвесом | После установки опалубки | Геодезичес-кая |
| 8. Разборка опалубки | Технологическая последовательность раз- борки элементов опалубки | Визуально | После набора бетоном прочности 0,2-0,3 МПа | Строительная лаборат ория |
Окончание табл.
| Наименование технологическо-го процесса и его операций | Контролируемый параметр | Способ и средства контроля | Время контроля | Привлекае-мые службы |
| 9.Подготовка опалубки к повторному применению | Очистка элементов опалубки от бетонных наплывов | Визуально | После разборки опалубки | Мастер |
| 10. Укладка бетонной смеси | Наличие комплектов элементов опалубки. Маркировка | Визуально | В процессе разгрузки | Генп.или уполномоченное лицо. |
| 11. Уплотнение бетонной смеси | Шаг перестановки и глубина погружения вибратора, толщина бетонного слоя | Визуально, стальной линейкой | В процессе уплотнения | |
| 12. Уход за бетоном при твердении | Сохранение влажного и температурного режимов | Термометром, влагомером | В процессе твердения | Строительная лаборатория |
ПРИЛОЖЕНИЕ П
Машины и технологическое оборудование
| Наименование технологического процесса и его операций | Наименование машины и оборудования | Тип, марка, ГОСТ | Кол-во | Техническая характеристика |

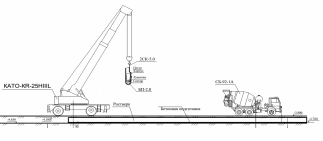

| Погрузо-разгрузочные работы, монтаж арматурных каркасов, подача бетонной смеси | Автомобильный кран | КАТО KR-25HIIIL | 1 | Максимальная грузоподъемность 25т, Высота подьема: 31,8м ( с гуськом: 43.1м ); Радиус работы: 28м (с гуськом: 30,5м ) |
| Транспортирование бетонной смеси от завода до строительной площадки | Автобетоносмеситель | СБ-92-1А; КамАЗ-5511-4 | 2 | Объем замеса 4 м |
| Подача бетонной смеси | Бадья поворотная (колокольчик, рюмка) | БП-2.0 #M12291 9054706 ГОСТ 21807-76 | 2 | Вместимость 2 м |
| Строп двухветвевой | 2СК-5.0 #M12291 1200000362ГОСТ 25573-82#S | 1 | Грузоподъемность 5 т (масса 36 кг) | |
| Подмости инвентарные | Конструкция ЦНИИОМТП | 1 ком. | Грузоподъемность 5 т (масса 36 кг) | |
| Уплотнение бетонной смеси | Вибратор глубинный | ИВ-117А ТУ 22-4666-80 | 1 | 29-30кг |
| Монтаж арматурных каркасов | Строп четырехветвевой | 4СК1-0.8 #M12291 1200000362ГОСТ 25573-82#S | 1 | Грузоподъемность 0,8 т |
| Сборка арматурных каркасов | Кондуктор- шаблон | Конструкция ЦНИИОМТП | 1 | Масса 50 г |
Окончание табл.
| Наименование технологического процесса и его операций | Наименование машины и оборудования | Тип, марка, ГОСТ | Кол-во | Техническая характеристика |
| Электроснабжение строительной площадки | Трансформатор понижающий | ИВ-9 | 1 | Мощность 1,5 кВт |
| Электросварка арматуры | Трансформатор сварочный | ТД-300 | 1 | Мощность 19,4 кВА |
ПРИЛОЖЕНИЕ Р
Технологическая оснастка, инструмент и инвентарь
| Наименование технологического процесса | Наименование оснастки, инструмента и инвентаря | Тип, марка | Количество | Техничес-кая характеристика |
| Контрольно-измерительные работы | Рейка двухметровая с уровнем | ЦНИИОМТП р.ч. 3295.10.000 | 1 | |
| Термометр стеклянный | ГОСТ 2823-73* | 1 | ||
| Влагомер | ГОСТ 15528-70* | 1 | ||
| Отвес строительный | OT-400 ГОСТ 7948-80 | 1 | Масса 0,4 кг | |
| Метр складной | РСТ 149-76 | 2 | ||
| Рулетка металлическая | PC-50 ГОСТ 7502-80 | 1 | ||
| Нивелир | 1 | |||
| Очистка опалубки | Щетка стальная | 10 | ||
| Нанесение эмульсии на опалубку | Окрасочный агрегат | СО-75 | 1 | Расход воздуха 20 м |
| Сборка опалубки | Ключ гаечный разводной | ГОСТ 7275-75 | 1 | |
| Полив бетона | Поливочный рукав | 1 | Длина 40 м | |
| Устройство монолитного ростверка | Пояс предохранительный | ГОСТ Р 50849-96 | 2 | |
| Каска строительная | ГОСТ 12.4.087-84 | 6 | ||
| Защитные очки | ГОСТ Р 12.4.013-97 | 6 | ||
| Перчатки резиновые технические | ГОСТ 20010-74 | 3 |
ПРИЛОЖЕНИЕ С
Материалы и изделия
| Наименование технологического процесса и его операций | Наименование строительных конструкций, деталей, полуфабрикатов, материалов и оборудования | Марка, ГОСТ | Ед. изм. | Кол-во |
| Сборка опалубки | Крупнощитовая опалубка «ГАММА» | LxН, м | ||
| Щиты опалубки | ЩК-1,8-0,6 | шт. | 2 | |
| Щиты опалубки | ЩК-1,5-0,6 | шт. | 53 | |
| Щиты опалубки | ЩК-1,25-0,9 | шт. | 39 | |
| Щиты опалубки | ЩК – 1,2-0,6 | шт. | 39 | |
| Щиты опалубки | ЩК–0,3-0,6 | шт. | 36 | |
| Уголки опалубочные | L*B*H м | |||
| Угол наружный | УН-03-0.3-0,9 | шт. | 9 | |
| Угол внутренний | УВ-0.3-0,3-0,9 | шт. | 9 | |
| Угол внутренний | 0,15-0,15-0,8 | шт | 36 | |
| Угол наружный | УН 0.15-0.15-0,6 | шт | 36 | |
| Анкерный стержень | шт | 302 | ||
| Анкерное крепление (зажим) | шт. | 604 | ||
| Соединительный замок | шт. | 302 | ||
Окончание табл.
| Наименование технологического процесса и его операций | Наименование строительных конструкций, деталей, полуфабрикатов, материалов и оборудования | Марка, ГОСТ | Ед. изм. | Кол-во |
| Сборка опалубки | Подкос двухуровневый | шт | 150 | |
| Фиксатор толщины из пластика | шт | 300 | ||
| Армирование ростверка | Арматурные сетки и стержни | С1; С2; С3; С4; С5; С6 | 7309,1 | |
| Каркасы пространственные | шт (кг) | 18 1319.4 | ||
| Общая масса арматуры | кг | 8628.5 | ||
| Электросварка арматуры | Электроды | Э42А ГОСТ 9467-75 | кг. | 18 |
| Бетонирование ростверка | Бетонная смесь | В25 | М3 | 83.196 |
| Смазка щитов опалубки | Эмульсия | BECHEM PRIMUS HE 95 | л | 2.5 |
ПРИЛОЖЕНИЕ Т
