3 ПРОЕКТИРОВАНИЕ СТЕНДА «РЕГУЛЯТОР ДАВЛЕНИЯ»

3.1 Предложения по усовершенствованию стенда «Регулятор давления»

Как было озвучено ранее, для автоматического отключения компрессора целесообразно применить регулятор давления АК-11Б (рисунок 3.1) ввиду простоты его конструкции и монтажа.

Рисунок 3.1 – Регулятор давления АК-11Б

Как видно на рисунке 3.1, регулятор имеет две клеммы для подсоединения проводов питания электродвигателя компрессора. Выключатель, который выполнен в виде подвижного и неподвижного контактов, замыкает или размыкает цепь в зависимости от значения давления в главном резервуаре. Само давление можно регулировать путем вращения регулировочного винта на АК-11Б.

Проектирование стенда «Регулятор давления» начинается с проектирования электрической схемы. Для автоматического отключения компрессора необходимо внедрить в линию подачи тока контакты регулятора АК-11Б. Измененная электрическая схема будет иметь вид (рисунок 3.2).

Рисунок 3.2 – Электрическая схема стенда «Регулятор давления»

Как видно на рисунке 3.2, для запуска электродвигателя необходимо перевести выключатель S1 в положение «Включен». По достижении необходимого давления автоматический выключатель SP1, выполненный на базе регулятора АК-11Б, разомкнет электрическую цепь двигателя и тем самым остановит его работу.

Помимо электрической, подлежит изменению и пневматическая схема подачи сжатого воздуха. Для работы регулятора АК-11Б в качестве автоматического выключателя необходимо направить поток сжатого воздуха во фланец регулятора. Таким образом, пневматическая схема примет вид (рисунок 3.3).

Рисунок 3.3 – Пневматическая схема стенда «Регулятор давления»

3.2 Монтаж стенда

Лицевая панель стенда «Регулятор давления» представляет собой текстолитовую плиту, на которой расположены (рисунок 3.4):

- электрическая схема подключения главного выключателя ВОВ-25А;

- клеммы и индикаторные лампы.

Рисунок 3.4 – Лицевая панель стенда «Регулятор давления»

Именно на лицевой панели принято установить регулятор давления АК-11Б. Для крепления регулятора к плите используются два болта М10, две гайки М10 и четыре шайбы М12. Смонтированный на панели регулятор давления изображен на рисунке 3.5.

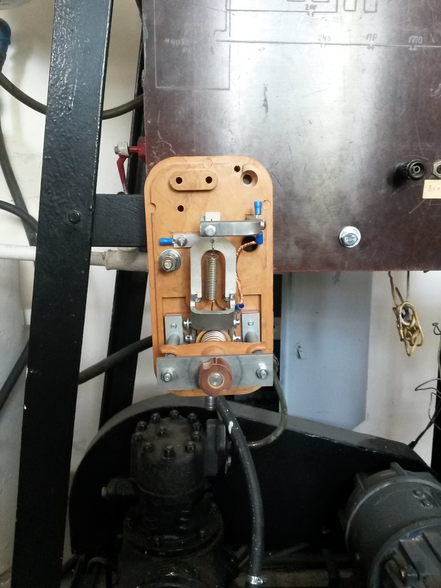

Рисунок 3.5 – Регулятор давления АК-11Б на стенде

Для направления потока сжатого воздуха используется бронзовый тройник с переходниками. Для устойчивости и простоты монтажа тройник будет установлен на металлическую трубу (рисунок 3.6).

Рисунок 3.6 – Место установки тройника

Крепление тройника к трубе осуществляется при помощи двух металлических хомутов, которые затягиваются вручную и будут препятствовать перемещению тройника относительно трубы при работе компрессора (рисунок 3.7).

Рисунок 3.7 – Крепление тройника

Сжатый воздух от компрессора к потребителям передается по шлангам с внутренним диаметром 11 мм, который выбирался в соответствии с диаметрами уже имеющегося в лаборатории оборудования. Для предотвращения вырывания шлангов из фитинга также используются металлические хомуты (рисунок 3.8).

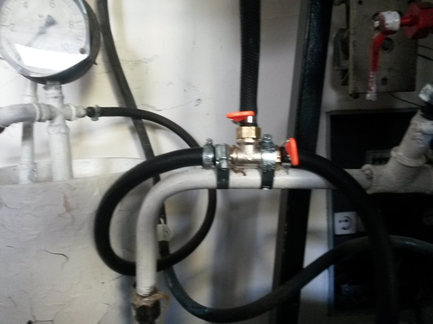

Рисунок 3.8 – Монтаж шлангов на тройник

Из соображений эстетичности электрическая проводка стенда монтируется скрытой (рисунок 3.9). В качестве проводки выбран провод марки АППВ с сечением жил 1 мм².

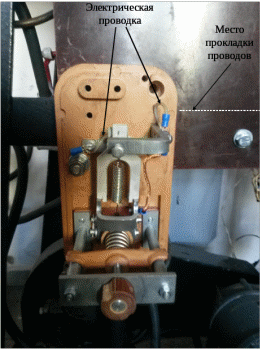

Рисунок 3.9 – Монтаж электрической проводки на регуляторе давления и стенде

Принципиальная схема соединения регулятора давления АК-11Б представлена на рисунке 3.10.

Рисунок 3.10 – Принципиальная схема подключения регулятора

давления АК-11Б

Рисунок 3.11 – Общий вид собранного стенда «Регулятор давления»
