1 СХЕМА ПНЕВМАТИЧЕСКОГО ОБОРУДОВАНИЯ В ЛАБОРАТОРИИ «ЭЛЕКТРООБОРУДОВАНИЕ И СИСТЕМЫ УПРАВЛЕНИЯ ЭПС»

Аудитория №3114 ДВГУПСа оборудована пневматическим и электрооборудованием электроподвижного состава (рисунок 1.1). Оно представляет собой упрощенные пневматические и электрические схемы с оборудованием, применяемыми на локомотивах.

Рисунок 1.1 – Существующая лаборатория «Электрооборудование и системы управления ЭПС»: 1 – Учебные парты со стендами; 2 – Тяговый двигатель с колесной парой; 3 – Лабораторный стенд «Фазовое регулирование напряжения на тяговых двигателях»; 4 – Токоприемник Л13-У; 5 – Воздушный выключатель ВОВ-25А

Ввиду использования в лабораторных стендах сетевого напряжения 220 В, а также открытого доступа к токоведущим частям, целесообразно провести электропитание в полу, во избежание несчастных случаев при поражении человека электрическим током. Также принято проложить проводку от электрощитка напрямую к стендам, чтобы электричество использование только в рамках учебного процесса, а не для посторонних целей (питание различных нагревательных приборов, зарядка мобильных телефонов, ПК и т. д.). Рассмотрим основные правила и приемы монтажа электропроводки.

Согласно [8], при разработке примерного плана электропроводки следует учитывать:

- электрические счетчики, разветвительные коробки, розетки и выключатели должны располагаться в доступных для обслуживания и ремонта местах, а токоведущие части должны быть закрыты.

- выключатели располагают при входе в лабораторию на высоте 1,5 метров так, чтобы открытая входная дверь не перекрывала доступ к ним.

- розетки устанавливают в местах предполагаемой установки электрического оборудования на высоте 50-80 см от уровня пола. По противопожарным нормам количество розеток должно быть не менее одной на каждые полные и неполные 6 квадратных метров площади помещения. Запрещено также устанавливать розетки ближе, чем в 50 см от заземленных металлических устройств (трубы, батареи).

- провода прокладываются только по вертикальным и горизонтальным линиям, а их расположение должно быть точно известно во избежание повреждения при сверлении отверстий, забивании гвоздей и т.д. Горизонтальная прокладка проводится на расстоянии 50-100 мм от карниза и балок, на 150 мм от потолка и на 150-200 мм от плинтуса. Вертикально проложенные участки проводов должны быть удалены от углов помещения, оконных и дверных проемов не менее чем на 100 мм. Необходимо проследить, чтобы провод не соприкасался с металлическими конструкциями здания. Параллельная прокладка вблизи трубопроводов с горючими веществами (газом) производится на расстоянии не менее чем 400 мм. При наличии горячих трубопроводов (отопление и горячая вода) проводка должна быть защищена от воздействия высокой температуры асбестовыми прокладками, или необходимо применить провод с защитным покрытием. Запрещается прокладывать провода пучками, а также с расстоянием между ними менее 3 мм.

- помещениях соединения и ответвления проводов при всех видах электропроводок выполняются в соединительных и ответвительных коробках.

- жилы заземляющих и нулевых защитных проводов соединяются между собой посредством сварки. Присоединение этих проводников к электроприборам, подлежащих заземлению или занулению, выполняются болтовыми соединениями. В проводниках, обеспечивающих защитное заземление или зануление, не должно быть предохранителей и выключателей. В противном случае при срабатывании защиты все приборы, включенные в данную линию, окажутся под опасным потенциалом сети.

Скрытые проводки наиболее распространены и безопасны в эксплуатации, так как расположены в толще несгораемого материала (отсутствуют механические воздействия, доступ воздуха к ней затруднен). При монтаже проводки скрытым способом следует руководствоваться следующими правилами:

- пересечения плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями изоленты.

- соединение и ответвление проводов скрытой проводки выполняется сваркой, опрессовкой, пайкой или зажимами в ответвительных коробках. Допускается при скрытой проводке выполнять ответвления плоских проводов во вводных коробках выключателей, розеток или светильников. План электропроводки лаборатории изображен на рисунке 1.2.

Рисунок 1.2 – План электропроводки лаборатории

Для создания сжатого воздуха используется компрессор 1 типа КБ-1В, применяемый на электровозах ВЛ80С и 2(3)ЭС5К (рисунок 1.3). Компрессор приводится в движение при помощи электродвигателя 2 типа П22У используемого в качестве вспомогательного компрессора на электровозах 2(3)ЭС5К. Сжатый воздух подается в главный резервуар стенда 3, а от него – на остальное оборудование – токоприемник и главный выключатель. Давление в главном резервуаре измеряется манометром 4.

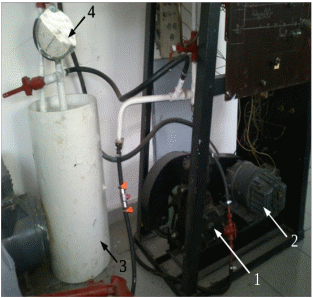

Рисунок 1.3 – Общий вид схемы подачи сжатого воздуха: 1 – компрессор; 2 – электродвигатель; 3 – главный резервуар; 4 – манометр

Для питания электрической энергией электродвигателя используется выпрямительная установка, которая получается питание от подстанции университета. Её электрическая схема изображена на рисунке 1.4

Рисунок 1.4 – Электрическая схема стенда выпрямительной установки

От трехфазной линии через автоматический выключатель SA1 напряжение поступает на выпрямитель. Автоматический выключатель предназначен для защиты от перенапряжений и бросков тока выпрямительной установки. Трехфазный мостовой выпрямитель преобразует переменное напряжение 380 В в постоянное 50 В, которое необходимо для питания электродвигателя компрессора. Включение и выключение компрессора осуществляется за счет кнопочного выключателя. Часть тока, поступающего от выпрямителя, идет на компрессор, а другая – на питание остального электрооборудования (катушки промежуточных реле, реле земли, и т.д.).

Пневматическая схема подачи сжатого воздуха представлена на рисунке. Электродвигатель приводит в движение за счет ременной передачи двухцилиндровый компрессор К типа КБ-1В. Компрессор качает сжатый воздух в главный резервуар ГР. На резервуаре установлен манометр МН, который показывает давление внутри ГР. Из ГР воздух параллельно расходится на токоприемник Т и главный выключатель ГВ (рисунок 1.5).

Рисунок 1.5 – Пневматическая схема подачи сжатого воздуха

При проведении лабораторной работы чтобы накачать достаточное для работы ГВ и токоприемника давление воздуха, необходимо выключать компрессор вручную (рисунок 1.6). Кроме того, сам выключатель иногда заедает, а значит, нет надежного электрического контакта для питания электродвигателя. Также выключатель имеет неудачное расположение (отдельное от самого стенда), то есть при выходе из строя стенда на его обесточивание потребуется некоторое время.

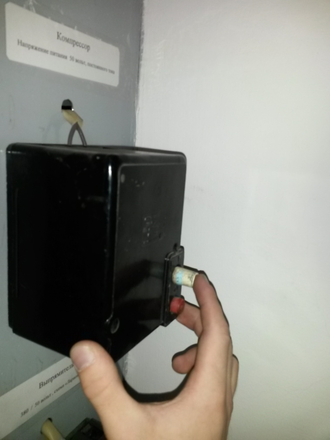

Рисунок 1.6 – Ручное отключение компрессора

Для решения задачи автоматизации включения и выключения компрессоров на подвижном составе применяют регуляторы давления воздуха, которые размыкают или размыкают электрическую цепь компрессора, тем самым отключая его нагнетании нужного нам давления, или включая, если давление уменьшается до определенного уровня.

Лист

Изм

Лист

№ документа

Подпись

Дата

ДП 190303.65.09-ЭТЖД-311.ПЗ

.ПЗ

11
