На подстанции 110/35/10 кВ «Серышево-110» установлено два трансформаторами мощностью 16 МВА каждый. Питание подстанции осуществляется по одноцепной ВЛ 110 кВ длиной 28км. от подстанции «Белогорская». Является тупиковой для сети 110 кВ и центром питания для районной сети 35 кВ.

РУ-110 кВ выполнено по нетиповой схеме «Одна рабочая система шин с двумя трансформаторами, с установкой выключателей в цепях трансформаторов и разъединителем в цепи питающей линии».

РУ-35 кВ выполнено по схеме № 35-9 «Одна рабочая секционированная выключателем система шин».

РУ-10 кВ выполнено по схеме №10-1 «Одна, секционированная выключателем система шин».

Потребителями подстанции 110/35/10 «Серышево-110» являются объекты пгт. Серышево и Серышевского района.

Объекты электрических сетей, к которым, относится подстанция, не имеет собственного производства продукции, их основные функции – оказание услуг по передаче и распределению электрической энергии и мощности.

С хема включения ПС «Серышево-110» в сеть представлена на рисунке 1.1.

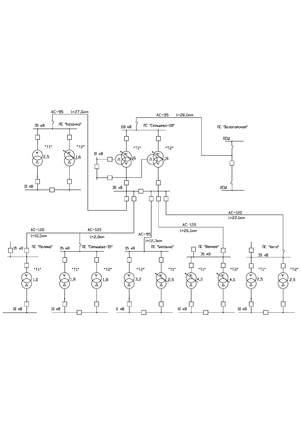

Рисунок 1.1 – Схема включения ПС 110/35/10 кВ «Серышево-110» в сеть

110 кВ и в сеть 35 кВ

1.2 Анализ имеющегося на подстанции электрооборудования

На подстанции «Серышево-110» установлено два силовых трансформатора типа ТДТН-16000/110, напряжением 110/35/10 кВ, мощностью 16000 кВА и два трансформатора собственных нужд типа ТМГ-100, напряжением 10/0,4 кВ, мощностью 100 кВА.

Параметры установленных трансформаторов ТДТН-16000/110 и ТМГ-100/10 представляются в таблицах 1.2 и 1.3.

Таблица 1.2 – Параметры трансформатора типа ТДТН-16000/110

Таблица 1.3 – Параметры трансформатора собственных нужд типа ТМГ-100/10

Параметры основного оборудования, установленного в РУ ПС

«Серышево-110» представлены и приведены в таблице 1.4

Таблица 1.4 – Параметры основного оборудования РУ ПС «Серышево-110»

Окончание таблицы 1.4

Изменение схемы электроснабжения подстанции не требуется. Замене подлежит следующее оборудование:

1. масляные выключатели 110 кВ в цепях силовых трансформаторов Т-1,

Т-2 на колонковые элегазовые выключатели;

1. разъединители 110 кВ, на разъединители горизонтально-поворотного исполнения с ручным приводом;

2. трансформаторы тока 110 кВ, на элегазовые;

3. трансформаторы напряжения 110 кВ, на маломасляные антирезонансные;

4. щит собственных нужд подстанции.

А также необходимо выполнить проверку заземляющего устройства и рассчитать напряжение прикосновения.

2 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

2.1 Составление схемы замещения

Для проверки выбранного оборудования необходимо провести расчеты токов короткого замыкания на шинах подстанции всех уровней напряжения.

Расчет проведем в относительных базисных единицах, для среднего положения устройства РПН силового трансформатора.

Расчет токов короткого замыкания на шинах 35 кВ, 10 кВ подстанции произведем исходя из значения КЗ в максимальном режиме на шинах 110 кВ. Согласно исходным данным, предоставленным филиалом ОАО «ДРСК» «Амурские электрические сети, ток трехфазного КЗ на шинах 110 кВ существующей ПС «Серышево-110» при работе одного трансформатора составляет 2,04 кА.

Для расчета токов короткого замыкания составим расчетную схему, рисунок 2.1 и схему замещения, рисунок 2.2.

Рисунок 2.1 ‒ Расчетная схема ПС

110/35/10 кВ «Серышево-110»

Рисунок 2.2 ‒ Схема замещения

ПС 110/35/10 кВ «Серышево-110»

2.2 Расчет токов короткого замыкания в точке К1

При преобразовании схемы замещения сопротивления электрических аппаратов и ЛЭП целесообразно учитывать в относительных единицах, приняв одно произвольное значение базисной мощности Sб=100 МВА.

По расчетной схеме (см. рисунок 2.1) и схеме замещения (см. рисунок 2.2) находим относительные сопротивления энергосистемы до шин опорной подстанции:

Сопротивление системы, приведенное к шинам 110 кВ ПС 110/35/10кВ «Серышево-110» составляет:

(2.1)

где S_б ‒ базисная мощность, о.е; S_кз – мощность короткого замыкания на шинах 110 кВ; на основании исходных данных, найдем мощность кз, МВА:

_(2.2)

_{Зная мощность кз на шинах 110кВ рассчитываем сопротивление системы:}

_{Ток двухфазного короткого замыкания в точке К1 находим по формуле, кА:}

_(2.3)

_{Ток однофазного короткого замыкания в точке К1 находим по формуле, кА:}

_(2.4)

_{Ударный ток короткого замыкания в точке К1 находим по формуле, кА:}

_(2.5)

_{где Ку – ударный коэффициент, принимаем Ку=1,8.}

2.3 Расчет токов короткого замыкания в точке К2

Согласно исходным данным на подстанции «Серышево» установлены два трансформатора типа ТДТН – 16000/110/35/10, у которых U_ВС = 10,5 %,

U_ВН = 17,5 %; U_СН = 6,5%.

_{Сопротивление обмоток трансформатора находим по формуле, %:}

_(2.6)

где S_т – мощность трансформатора, МВА; U_ВС – напряжение короткого замыкания обмоток высокого и среднего напряжения, %; U_ВН – напряжение короткого замыкания обмоток высокого и низкого напряжения, %; U_СН –напряжение короткого замыкания обмоток среднего и низкого напряжения, %.

_{Результирующее сопротивление до точки К2 находим по формуле, о.е:}

_(2.7)

_{Ток трехфазного короткого замыкания в точке К2 находим по формуле, кА:}

_(2.8)

_{где Uст2 – напряжение второй ступени, кВ.}

_{Ток двухфазного короткого замыкания в точке К2 находим по формуле, кА:}

_(2.9)

_{Ток однофазного короткого замыкания в точке К2 находим по формуле, кА:}

_(2.10)

_{Ударный ток короткого замыкания в точке К2 находим по формуле, кА:}

_(2.11)

_{где Ку – ударный коэффициент, принимаем Ку=1,8.}

_{Мощность короткого замыкания определим по формуле, МВА:}

_(2.12)

2.4 Расчет токов короткого замыкания в точке К3

_{Результирующее сопротивление до точки К3 находим по формуле, о.е:}

_(2.13)

_{Ток трехфазного короткого замыкания в точке К3 находим по формуле, кА:}

_(2.14)

_{где Uст3 – напряжение третьей ступени, кВ.}

_{Ток двухфазного короткого замыкания в точке К3 находим по формуле, кА:}

_(2.15)

_{Ток однофазного короткого замыкания в точке К3 находим по формуле, кА:}

_(2.16)

_{Ударный ток короткого замыкания в точке К3 находим по формуле, кА:}

_(2.17)

_{где Ку – ударный коэффициент, принимаем Ку=1,8.}

_{Мощность короткого замыкания определим по формуле, МВА:}

_(2.18)
