Текст из файла (страница 2)

В определенных условиях дуга может погаснуть и раньше, что сопровождается резким спаданием тока. Быстрое уменьшение тока вызывает перенапряжения, которые могут быть опасны для оборудования. Однако сопротивление нелинейного резистора при увеличении приложенного к нему напряжения уменьшается. Это значит, что при появлении дуги между разрывными контактами через резистор проходит ток, который снижает, а часто совсем снимает перенапряжение.

1.1 Цепи управления главным выключателем

Главный выключатель включается кнопкой “Выключение главного выключателя” (рисунок 1.2), а также кнопкой с самовозвратом “Включение главного выключателя и возврат реле”, расположенной на выключателе 223 (224). Напряжение 50 В к кнопке “Выключение главного выключателя” подводится по проводу Н521 через контакторный элемент КМ1 (КМ2).

Рисунок 1.2 – Схема цепей управления главным выключателем

После включения кнопки “Выключение главного выключателя” получают питание: кнопка “Включение главного выключателя” и возврат реле; реле времени 204 через контакты переключателя режимов, размыкающий контакт переключателя ступеней “ГП позиция 1” (замкнут только на позициях); катушка 4 удерживающего электромагнита главного выключателя по цепи: провод Н72, блок-контакт “ГПО-П1”, контакты реле времени 204, реле заземления 88, контакт реле максимального тока. Удерживающая и включающая катушки главного выключателя соединены с корпусом электровоза через замыкающий контакт автомата минимального давления, который включается, если давление воздуха в резервуаре главного выключателя не менее 548,8 кПа (5,6 кгс/см2), и отключается, если оно ниже 450,8 кПа (4,6 кгс/см2). При включении кнопки “Выключение главного выключателя” подготовляются также цепи питания реле 264 через контакт переключателя режимов и контакты реле перегрузки с первого по шестой. Удерживающие катушки реле 21, 22 питаются по проводу Н45.

Для включения главного выключателя кратковременно нажимают кнопку “Включение главного выключателя и возврат реле”. При этом подается питание на включающую катушку 4 главного выключателя по цепи: провод Н76, контакт переключателя режимов, блок-контакт “ГПО”, контакт реле 207, контакты реле 251, 252 блокировок штор высоковольтной камеры, собственный размыкающий контакт 4. Если удерживающая катушка 4 обтекается током, то главный выключатель включается и одновременно получает питание катушка реле 207. При включении главного выключателя его блок-контакт 4 разрывает цепь катушки включающего электромагнита 4. Контакт реле 207 в цепи включающей катушки 4 размыкается, что предотвращает повторное включение главного выключателя при возможном коротком замыкании в силовой цепи. Выключатель отключается, когда цепь удерживающей катушки 4 теряет питание. Это происходит в следующих случаях: отключение кнопки “Выключение главного выключателя”; срабатывание одного из реле защиты электровоза от аварийных режимов (264, 204, 88, 21, 22); установка переключателя режимов в положение “Отключен первый электровоз”; постановка главной рукоятки контроллера машиниста в положение “БВ” – размыкается контакторный элемент с проводами Н521 и Н273 (Н274). Кроме того, к удерживающей катушке 4 не подводится напряжение, если открыты шторы высоковольтной камеры (разомкнуты контакты 251, 252).

2 РАСЧЕТНЫЕ СХЕМЫ ДЛЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПАРАМЕТРОВ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ

В процессе эксплуатации главный выключатель ВОВ-25-4МУХЛ1 подвергается всем видам технического обслуживания и текущего ремонта согласно Правилам текущего ремонта и технического обслуживания электровозов переменного тока, а также Технологической инструкции на текущий ремонт главного выключателя ВОВ-25-4МУХЛ1, разработанной в Проектно-конструкторском бюро Министерства путей сообщения.

По окончании ревизии снимаются временные характеристики главного выключателя. В таблице 2.1 приведены контролируемые временные параметры ВОВ-25-4МУХЛ1.

Таблица 2.1 – Временные параметры главного выключателя ВОВ-25-4МУХЛ1

Параметр

Время

Время от размыкания контактов разъединителя до замыкания его с заземляющим контактом при отключении выключателя

0,05–0,07 с

Время запаздывания разъединителя (время от размыкания дугогасительных контактов выключателя до размыкания контактов разъединителя при отключении выключателя при давлении сжатого воздуха 0,8 МПа (8 кгс/см2)

0,03–0,05 с

Собственное время включения при давлении сжатого воздуха 0,8 МПа (8 кгс/см2) и напряжении в цепи управления 50 В

не более 0,18 с

Собственное время отключения от электромагнита переменного тока при токе в катушке 15 А и давлении сжатого воздуха 0,8 МПа (8 кгс/см2)

не более 0,03 с

Собственное время отключения от промежуточного реле при напряжении в цепи управления 50 В, давлении сжатого воздуха 0,8 МПа (8 кгс/см2) и токе срабатывания

1,3 тока уставки

2,0 и более тока уставки





не более 0,06 с

не более 0,05 с

2.1 Время от размыкания контактов разъединителя до замыкания его с заземляющим контактом при отключении выключателя

Расчетная схема для определения времени этого процесса представлена на рисунке 2.1.

Рисунок 2.1 – Расчетная схема для определения времени от размыкания контактов разъединителя до замыкания его с заземляющим контактом

Сжатый воздух поступает из резервуара через воздухопроводный изолятор в дугогасительную камеру на контакты и на пружинно-пневматический привод, который размыкает подвижной контакт с неподвижным (событие 1). Затем вал разъединителя поворачивает ножи, отключая силовую цепь (событие 2), до замыкания их с заземляющим контактом (событие 3). В данной схеме важно учитывать время перелета ножей разъединителя.

Вольтметры V1 и V2 подключаются в силовую цепь согласно рисунку 2.1. Временные диаграммы напряжений на зажимах вольтметров отображены на рисунке 2.2.

Рисунок 2.2 – Временные диаграммы напряжений V1 и V2 для определения времени от размыкания контактов разъединителя до замыкания его с заземляющим контактом

Длина импульса на диаграмме V2 больше чем на диаграмме V1. Это обусловлено тем, что вольтметр V2 учитывает время перелёта ножей разъединителя до замыкания их заземляющим контактом. Измеряемое время T будет соответствовать длине импульса на диаграмме V2, следовательно, сигнальный провод разрабатываемого прибора будет подключаться к зажиму вольтметра V2.

2.2 Время запаздывания разъединителя

Разъединитель должен размыкать электрическую цепь (событие 2) только после того, как разомкнутся контакты дугогасительной камеры (событие 1), и когда в них погаснет электрическая дуга. Время запаздывания размыкания контактов дугогасительной камеры обеспечивается временем заполнения сжатым воздухом дополнительного объема и временем заполнения до рабочего давления объема пневматического привода разъединителя.

Расчетная схема для определения времени процесса представлена на рисунке 2.3.

Рисунок 2.3 – Расчетная схема для определения времени запаздывания разъединителя

Вольтметр V1 подключается в силовую цепь между контактом с дугогашением и разъединителем. Временная диаграмма напряжений на зажимах вольтметра изображена на рисунке 2.4. Длина импульса V1 и будет соответствовать измеряемому времени процесса T, следовательно, сигнальный провод милисекундомера подключается к вольтметру V1.

Рисунок 2.4 – Временная диаграмма напряжения V1 для определения времени запаздывания разъединителя

2.3 Собственное время включения

Собственным временем включения главного выключателя считается время с момента замыкания контакта на включающем электромагните (событие 1) до замыкания контактов разъединителя (событие 3).

Расчетная схема для определения времени включения главного выключателя представлена на рисунке 2.5.

Рисунок 2.5 – Расчетная схема для определения собственного времени включения главного выключателя

Вольтметр V1 включается в цепь управления главного выключателя, а вольтметр V2 в силовую цепь между контактами с дугогашением и разъединителем. Временные диаграммы напряжений на зажимах вольтметров отображены на рисунке 2.6.

Рисунок 2.6 – Временные диаграммы напряжений V1 и V2 для определения собственного времени включения

Время от заднего фронта V1 до переднего фронта V2 и будет являться измеряемым временем T. Следовательно необходимо использовать логический элемент “И-НЕ”, входы которого подключаются к зажимам вольтметров V1 и V2, а выход к сигнальному проводу прибора.

2.4 Собственное время отключения от электромагнита переменного
тока

Отключение главного выключателя (размыкание разъединителя, событие 2) производится отключающим электромагнитом переменного тока. Отключающий электромагнит срабатывает при подаче на него рабочего напряжения (событие 1).

Расчетная схема для определения времени отключения главного выключателя от электромагнита переменного тока изображена на рисунке 2.7.

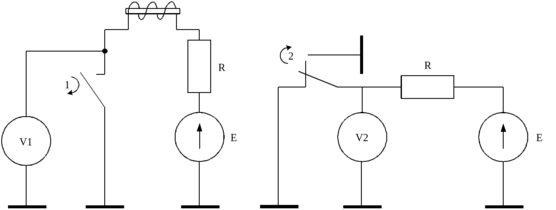

Рисунок 2.7 – Расчетная схема для определения собственного времени отключения от электромагнита переменного тока

Вольтметры V1 и V2 подключаются в цепи согласно рисунку 2.7. Временные диаграммы напряжений на зажимах вольтметров изображены на рисунке 2.8.

Рисунок 2.8 – Временные диаграммы напряжений V1 и V2 для определения собственного времени отключения от электромагнита переменного тока

Ступень напряжения на диаграмме V2 соответствует времени перелета ножей разъединителя до замыкания их с заземляющим контактом. Аналогично рисунку 2.6 измеряемое время T будет в момент отсутствия импульса на вольтметре. Значит необходимо использовать логический элемент “И–НЕ”, входы которого подключаются к зажимам вольтметров V1 и V2, а выход к сигнальному проводу прибора.

2.5 Собственное время отключения от промежуточного реле

При коротком замыкании и перегрузках в первичной обмотке тягового трансформатора, когда ток в ней равен току уставки и более, срабатывает промежуточное реле, размыкая свои контакты (событие 1), и происходит автоматическое отключение главного выключателя от трансформатора тока (событие 2).
