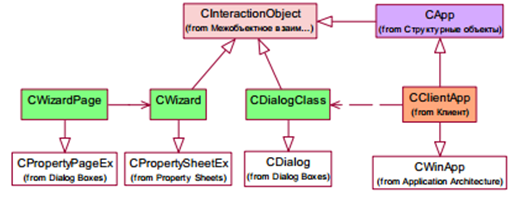

Рисунок 17 – Пакеты "Клиент" и "Диалоговые классы"

Для отображения необходимой информации, диалоговые классы «знают» о структурных объектах и объектах-данных.

7 Принципы взаимодействия клиента и сервера СМХ

7.1 Установление связи

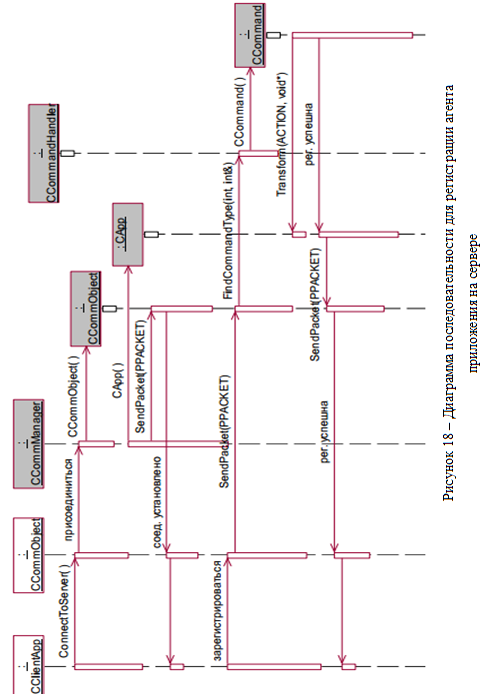

Схематичная последовательность действий объектов при установлении связи изображена на рисунке 18.

Данная диаграмма не отображает наличие диспетчера как организатора межобъектного взаимодействия.

После запуска сервера, во время инициализации объектов создается экземпляр класса CCommManager, который ожидает входящего соединения. При запуске приложения-клиента создается коммуникационный объект CCommObject, который пытается соединиться с сервером. Экземпляр класса CCommManager обнаруживает попытку соединения, создает коммуникационный объект класса CCommObject, и принимает на него входящее соединение. После этого он создает структурный объект- приложение (CApp), составляет и отправляет пакет, уведомляющий приложение об успешном соединении. Этот пакет получает объект-приложение(CClientApp), который отправляет серверу регистрационное требование в виде особого запроса (команды).

На это событие подписан обработчик команд сервера. Он инициализирует и запускает соответствующую команду. Команда, выполняясь, загружает в соответствующий структурный объект CApp регистрационную информацию приложения, определяет его тип и устанавливает необходимые подписки. После этого она отправляет уведомление о регистрации получателю, в качестве которого выступает этот же структурный объект CApp. Структурный объект создает пакет и передает его коммуникационному объекту. Коммуникационный объект обеспечивает передачу данных приложению. Приложение, получив уведомление о регистрации, активирует основные функции, запрашивает у сервера командами, необходимые данные и т.д. [16].

7.2 Выполнение запроса

Схематичная последовательность действий представлена на рисунке 19.

Один из диалоговых классов приложения отправляет через коммуникационный объект запрос и подписывается на ответ. Например, это может быть запрос на получение объекта из какого-нибудь склада. Коммуникационный объект сервера публикует полученный запрос как некоторое событие.

На это событие подписан объект обработчик команд, который создает, инициализирует и запускает соответствующую команду.

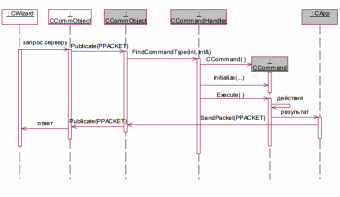

Рисунок 19 – Диаграмма последовательности отправки запроса на сервер

Команда, выполняясь, находит необходимый склад, извлекает из него объект, преобразует его в строку и отправляет ее получателю, в качестве которого выступает агент приложения. Агент осуществляет упаковку данных в пакет и, через коммуникационный объект, отправляет пакет приложению. Коммуникационный объект приложения публикует событие ответ на команду.

Диалоговый класс получает сообщение о событии и осуществляет необходимую обработку [16].

7.3 Подписка приложения на события

Во время регистрации агент приложения подписывается на специфические для данного приложения события. Например, для менеджера пользователей это могут быть события: создание новой группы, добавление члена в группу и др. Как только такое событие происходит, агент о нем уведомляется. При этом он осуществляет упаковку полученной информации в пакет и отправляет его через коммуникационный объект приложению. Коммуникационный объект приложения публикует данное событие. Все подписчики уведомляются и производят необходимую его обработку. Например, отображение новой группы в списке групп.

На рисунке 20 изображена соответствующая диаграмма последовательности

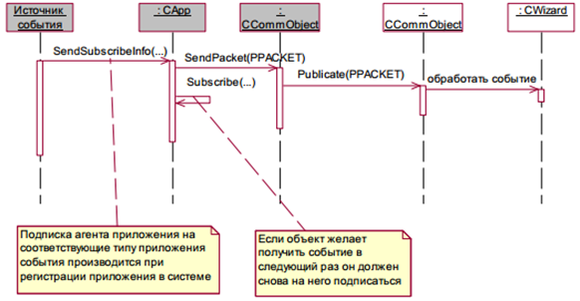

Рисунок 20 – Диаграмма последовательности, отражающая получение подписки

ЗАКЛЮЧЕНИЕ

В результате выполненной работы была создана гибкая архитектура систем контроля доступа. Получены следующие результаты.

– Проведено системное исследование предметной области. На его основе была построена соответствующая модель.

– Разработаны, реализованы и протестированы основные архитектурные механизмы (межобъектное взаимодействие, сериализация в файл, сохранение на склад, параметризованное создание объектов, команды, механизмы взаимодействия приложений).

– Разработана архитектура модулей программного обеспечения и созданы соответствующие структурные модели этих модулей.

Практическая ценность работы состоит в следующем:

– разработанная архитектура модулей программного обеспечения системы контроля доступа может быть использована в качестве базы для построения целого ряда систем автоматизации маркетинга;

– предложенные подходы к безопасности персональных данных (ПнД) используются для разработки системы контроля управления доступом (СКУД) на ООО «Саммит Моторс (Хабаровск)», также и на других предприятиях.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Галатенко В. Информационная безопасность // Открытые системы- 1996. – N 1-4.-346 с.

2. Буч Г. Объектно-ориентированное проектирование с примерами применения. – Москва: 1992. – 654 с.

3. Базы данных: модели, разработка, реализация / Т. Карпова.- Санкт Петурбург: Питер, 2001. – 304с.

4. Глушаков С.В., Ломотько Д.В. Базы данных.- Харьков: Фолио, 2002. – 504с.

5. Маклаков П.В. Архитектура систем. [Электронный ресурс]. URL:http://ooad.asf.ru/standarts/uml/spr/Architecture.asp.(дата обращения 24.06.2015)

6. Якобсон А., Буч Г., Рамбо Дж. UML: специальный справочник. – Санкт Петурбург: Питер, 2001. – 306 с.

7. Гамма Э., Хелм Р., Джонсон Р., Влиссидес Дж. Приемы объектно-ориентированного проектирования. Паттерны проектирования. – Санкт Петурбург: Питер, 2001. – 386 с.

8. Льюис Ф., Роэенкранц Д., Стирнз Р. Теоретические основы проектирования компиляторов. – Москва: Мир, 1979. – 654 с.

9. Трофимов С.А. CASE-технологии: Практическая работа в Rational Rose. – Москва: Бином-Пресс, 2002. – 288 с.

10. Жданов А.А. Современный взгляд на ОС реального времени. [Электронный ресурс]. URL:http://asutp.interface.ru/articles/display_topic_threads.asp?ForumID=13&TopicID=299.(дата обращения 24.06.2015)

11. Трофименко П.В. Унифицированный язык моделирования [Электронный ресурс]. URL:http://penguin.photon.ru/doc/uml.shtml.( дата обращения 24.06.2015).

12. Конноли Томас, Бегг Каролин. Базы данных. Проектирование, реализация и сопровождение. Теория и практика. — Москва: Вильямс, 2000. – 1111 с.

13. Маклаков С.В. BPwin и ERwin. CASE-средства разработки информационных систем. — Москва: Диалог-Мифи, 2001. — 304 с.

14. Купер Алан. Проектирование взаимодействия .– Москва : Символ-плюс, 2009. –365 с.

15. Дейт Дж. Кристофер Введение в системы баз данных. - Москва: издательство "Вильямс", 2005. -8-е издание 1328 с.

16. ГОСТ Р51241-98 Средства и системы контроля и управления доступом. Классификация. Общие технические требования. Методы испытаний. Введен 01.01.2000. [Электронный ресурс]. URL:http://www.nist.ru/hr/doc/gost/51241-98.htm,свободный. (дата обращения 24.06.2015 ).



32
