ПРИЛОЖЕНИЕ Д

Устройство АЛАР и ФОЛ на базе МКПА

Выбор МКПА

Выбираем МКПА компании «Профсофт – Системы» в которой есть функции реализация таких функций как ФОЛ, АЛАР.

Устройство и работа МКПА

Устройство МКПА отображено функциональной схемой, приведенной на рисунке Д.1 для наиболее сложного – резервированного варианта исполнения МКПА.

Рисунок Д.1- Функциональная схема МКПА

Назначение АЛАР

Автоматика АЛАР предназначена для выявления асинхронного хода по параметрам режима контролируемого присоединения и выдачу управляющих воздействий. Описываемая реализация автоматики АЛАР обладает возможностью выдачи различных управляющих воздействий в зависимости от того, в избыточной или дефицитной части энергосистемы находится.

Состав устройства, принципы действия, алгоритм

Устройство АЛАР состоит из трех ступеней. Принцип действия первой ступени основан на фиксации скорости изменения полного сопротивления с последующим реверсом активной мощности. Вторая ступень АЛАР предназначена для выявления асинхронного режима по факту отсчета заданного количества циклов смены знака активной мощности. Третья ступень АЛАР предназначена для ликвидации асинхронного режима после выполнения мероприятий по ресинхронизации, если по истечении заданного количества циклов асинхронный режим не прекратился. Все ступени АЛАР могут блокироваться внешними сигналами, для чего в каждой ступени АЛАР предусмотрено четыре дискретных входа.

Подключение АЛАР

Устройство с алгоритмом АЛАР должно быть подключено к трем разным фазным токам (I_a, I_b, I_c) и трем фазным напряжениям (U_a, U_b, U_c) контролируемого присоединения. Все остальные параметры, необходимые для работы АЛАР (сопротивления, мощности и т.д.), вычисляются из фазных токов и напряжений.

Назначение ФОЛ

Алгоритм ФОЛ предназначен:

- для фиксации факта отключения ВЛ со схемой подключения два выключателя на присоединение без обходной системы шин и пофазным управлением выключателем. В это случае используются все три составляющих алгоритма FOL06logic.b1, FOL06in_block.b1, FOL06in.b1. Алгоритмы FOL06in_block. b1 и FOL06in. b1 объединяются с алгоритмом FOL06logic. b1 в соответствии с приведенной ниже блок-схеме на рисунке Д.2.

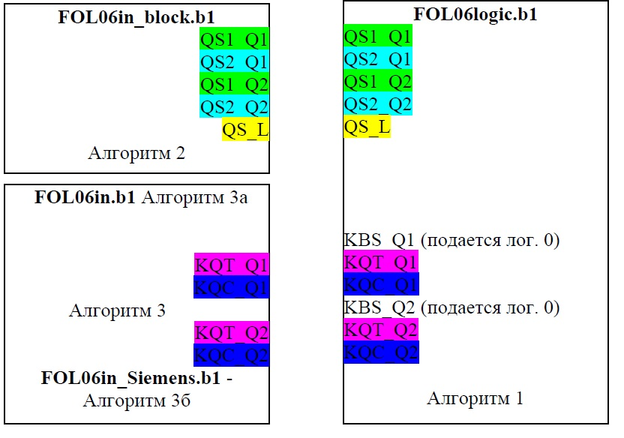

Рисунок Д.2

Объединение алгоритмов происходит на этапе привязки цифровой части устройства. На неиспользуемые логические входы FOL06logic.b1 (входы KBS_Q1, KBS_Q2) должны быть поданы логические «0».

- для определения факта отключения ВЛ со схемой подключения два выключателя на присоединение без обходной системы шин и трехфазным управлением выключателем. В этом случае используется только алгоритм FOL06logic.b1 .

Алгоритм фиксирует факт отключения линии по наличию сигналов на отключение всех трех фаз выключателя. В этом случае сигналы включенного и отключенного состояния выключателя подключаются непосредственно на входы алгоритма FOL06logic.b1 (KQT_Q1, KQC_Q1), а сигнал на отключение выключателя на вход KBS_Q1. Сигналы с блокконтактов разъединителя либо ключ ремонта выключателя подаются на вход (QS1_Q1, QS2_Q1) сигналы с линейного разъединителяна вход QS_L.
