6.1 Собрать инструменты, приспособления и материалы.
6.2 Возвратиться в щитовую подстанции.
6.3 Сдать рабочее место допускающему и закрыть наряд.
6.4 Результаты проведенных опробований оформить протоколом.
Накануне производства работ со снятием напряжения по наряду оперативному персоналу необходимо выполнить подготовку рабочего места, в этой связи разрабатываем бланк переключений в распределительном устройстве 10 кВ.
Ремонтный персонал должен получить допуск и проверить выполнение технических мероприятий по подготовке рабочего места.
ЛАБОРАТОРНАЯ РАБОТА
МОНТАЖ ВЫКЛЮЧАТЕЛЯ BB/TEL НА ВЫКОТНОЙ ЭЛЕМЕНТ ВЫКЛЮЧАТЕЛЯ ВПМЭ-10 ПО ПРОГРАММЕ РЕТРОФИТ
Цель работы: получение практических навыков по демонтажу с выкатного элемента полюсов выключателя ВМПЭ-10 и монтажу выключателя BB/TEL.
Краткие теоретические сведения по выключателям 10 кВ серии ВМПЭ и BB/TEL
Описание стенда выключателя ВМПЭ-10
Лабораторный стенд представляет собой выключатель, смонтированный на выкатном элементе. Паспортные данные выключателя ВМПЭ-10 приведены в таблице 1.
Таблица 1 – Основные технические характеристики выключателя ВМПЭ-10-630(1000, 1500)-20-К
| Технические характеристики | Номинальные значения |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный ток, А | 630 (1000, 1500) |
| Номинальный ток отключения, кА | 20 |
| Полное время отключения с приводом, с, не более | 0,14 |
| Собственное время включения, с, не более | 0,3 |
| Число циклов, В-О |
|
| Масса выключателя без масла, кг | 135 |
| Масса масла, кг | 4,5 |
Конструктивное выполнение выключателя
Выключатель (рис. 1), смонтированный на сварной раме 3, имеющей отверстия для крепления на вертикальной стене. Внутри рамы расположен приводной механизм, состоящий из главного вала 5, отключающих пружин, масляного демпфера 6 и фиксатора включенного положения механизма выключателя. На лицевой стороне рамы установлено шесть фарфоровых изоляторов 2 (по два на полюс), на которых крепятся полюса 1 выключателя. Передача движения главного вала выключателя к механизмам полюсов с подвижными контактами осуществляются посредством тяг 4, выполненных из влагостойкого изоляционного материала. На боковых стенках рамы имеются специальные болты 7 для присоединения заземляющих шин.
| | ||
| 1 – полюс; 2 – изолятор; 3 – рама; 4 – изоляционная тяга; 5 – главный вал; 6 – масляный фильтр; 7 – болт заземления М10; 8 – рычаг; 9 – маслоуказатель | ||
| Рисунок 1 – Малообъёмный масляный выключатель ВМПЭ-10 | ||

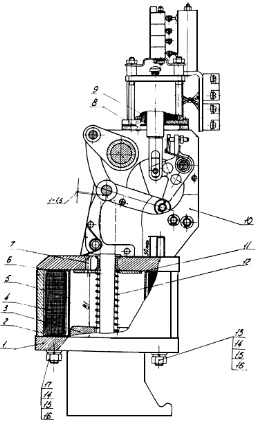

Управление выключателем осуществляется при помощи привода ПЭВ-14 (рис. 3). Он предназначен для включения выключателя, удержания его во включенном положении и освобождения его при отключении. Привод представляет собой подвесную конструкцию с консольным выходом соединительного вала. Привод состоит из механизма, электромагнитов (включающего и отключающего), коммутирующих контактов для внешних вспомогательных цепей и блокировочных контактов КБО и КБВ. Механизм привода представляет собой рычажную систему с запирающим устройством и роликовым расцепителем. Включающий электромагнит состоит из катушки, подвижного сердечника со штоком и магнитопровода. Нижняя плита магнитопровода имеет скобу с вырезами для установки рычага ручного неоперативного включения. Отключающий электромагнит закреплен на плите корпуса механизма.
|
|
| 1 – основание; 2 – магнитопровод; 3 – сердечник; 4 – катушка включения; 5 – гильза; 6 – прокладка; 7 – винт; 8 –болт; 9 – катушка отключения; 10 – механизм; 11 – шайба; 12 – пружина; 13 – шпилька; 14 – гайка M12; 15 –шайба 12-01Г; 16 – шайба 12Н65Г; 17 – шпилька M12×160 9 |
| Рисунок 3 – Общий вид электромагнитного привода типа ПЭВ-14 |
На корпусе отключающего электромагнита размещен набор зажимов для присоединения внешних вспомогательных цепей. Для производства ручного неоперативного отключения привод имеет рукоятку. Привод закрыт защитным кожухом. В приводе применена электрическая блокировка от самопроизвольного повторного включения на существующее КЗ. Привод пригоден для мгновенного АПВ и допускает световой контроль цепей управления. Замыкание и размыкание цепи включающего электромагнита привода осуществляется низковольтным контактором постоянного тока.
Описание стенда выключателя ВB/TEL
Выключатель состоит из трех полюсов, установленных на металлическом основании, в котором размещены пофазные электромагнитные приводы с магнитной защелкой, удерживающей выключатель неограниченно долго во включенном положении после прерывания тока в катушке электромагнита привода.
Остальные узлы полюсов размещаются в изоляционном корпусе из прозрачного механически прочного и дугостойкого полимерного материала (лексана), который предохраняет их от возможных в эксплуатации механических повреждений и воздействий электрической дуги тока короткого замыкания. Все три полюса имеют одинаковую конструкцию.
Таблица 2 – Основные технические характеристики выключателя BB/TEL-10/630-У2
| Технические характеристики | Номинальные значения |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный ток, А | 630 (1000) |
| Номинальный ток отключения, кА | 12,5 |
| Полное время отключения с приводом, мс, не более | 25 |
| Собственное время включения, мс, не более | 15 |
| Число циклов, В-О | |
| Масса выключателя без масла, кг | 35 |
1,2,5,6 – шины; 3 – болтовые соединения; 4 – вакуумный выключатель BB/TEL,
7 – подвижные электрические контакты; 8 – опорные изоляторы; 9 – рама
Рисунок 4 - Выключатель BB/TEL на выкатном элементе от выключателя
ВМПЭ-10
Ход выполнения лабораторной работы
1. Определение необходимого инструмента, приспособлений и материалов
1.1 Гаечные ключи, плоскогубцы
1.2 Тара для слива масла с масляного выключателя
1.3 Обтирочный материл, ветошь
1.4 Комплект адаптации по программе РЕТРОФИТ
1.5 Смазка ЦИАТИМ
2. Демонтаж выключателя ВМПЭ-10
2.1 Отключить и выкатить выкатной элемент выключателя ВМПЭ-10
2.2 Отсоединить штепсельный разъем
2.3 Слить масло с полюсов выключателя ВМПЭ-10
2.4 Обтереть загрязненные и промасленные места
2.5 Отсоединить изоляционные тяги от вала
2.6 Снять полюса выключателя ВМПЭ-10 от изоляторов
2.7 Снять опорные изоляторы от рамы выкатного элемента
2.8 Шины, подвижные электрические контакты главных цепей и детали для усиления их жесткости будут использованы при монтаже вакуумного выключателя.
3. Монтаж вакуумного выключателя BB/TEL-10
3.1 Установить на вакуумный выключатель резиновые прокладки, изоляционные корпуса и шинки. Крепление шин к выключателю производить постовляемыми тарельчатыми шайбами и гайками.
3.2 Установить изоляционные крышки
3.3 Два несущих уголка, самые длинные в комплекте, закрепить болтами М16*45 на раму масляного выключателя, для этого использовать отверстия в раме крепление опорных изоляторов масляного выключателя. Начать с нижнего отверстия. При установке уголки максимально поднять вверх, выбирая зазоры.
3.4 Установить на несущие уголки два широких уголка для крепления выключателя. Крепить болтами М10*30
3.5 Установить на выкатной элемент вакуумный выключатель. Крепить болтам М10*30
3.6 Установить на трех опорных изоляторах скобы, крепить болтами М10*20.
3.7 Собрать кронштейн под опорные изоляторы из уголков, крепить болтами М10*30.
3.8 Установить кронштейны с опорными изоляторами
3.9 Установить шины и к ним присоединить подвижные электрические контактами.
9 ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ЭФФЕКТИВНОСТИ ПРОЕКТИРОВАНИЯ ПОНИЗИТЕЛЬНОЙ ПОДСТАНЦИИ 110/35/10 кВ
9.1 Определение капитальных вложений при строительстве подстанции
Стоимость капитальных вложений в новое строительство подстанции определяем по формуле:
где Кпрм– прямые затраты; Кнакл – накладные расходы; Ксп– сметная прибыль строительно-монтажных организаций.
Прямые затраты на создание проектируемого объекта в общем виде учитывают следующие элементы, определяемые по формуле:
где Кстр– затраты на выполнение строительных работ; Кмтж–стоимость работ по монтажу оборудования; Кос – стоимость основных средств (оборудования); Кпроч – прочие затраты.
Определение прямых затрат на строительство подстанции производим по укрупненным показателям стоимости нового оборудования на период 2000 г. [21]. Определяем стоимость строительно-монтажных работ, оборудования по состоянию на 2008 год, применяя укрупненные поправочные коэффициенты [22]. Для перевода стоимости на текущий период используем индекс-дефлятор, утвержденный Департаментом капитального строительства (28.03.2008 г. № ЦУКС М-20/422). В 2016 году индекс-дефлятор составляет 104,5%.
При расчете стоимости учтен территориальный поправочный коэффициент равный 1,3.
Расчет прямых затрат на строительство подстанции приведен в таблице 9.1.
Таблица 9.1 – Расчет прямых затрат на строительство подстанции
| Наименование | Кол-во ед. | Прямые затраты, тыс. руб. | |||
| Строительные работы | Монтажные работы | Оборудование | Итого прямые затраты | ||
| Здание | 1 | 5194,5 | 1559,3 | 13531,0 | 20284,8 |
| ОРУ-110 кВ | 1 | 1676,4 | 1042,6 | 11506,8 | 14225,8 |
| ОРУ-35 кВ | 1 | 1815,2 | 917,6 | 21951,8 | 24684,6 |
| КРУН-10 кВ | 1 | 114,4 | 108,8 | 6413,3 | 6636,6 |
| Установка ТСН | 1 | 23,0 | 4,2 | 486,2 | 513,5 |
| Заземление | 1 | 164,5 | 217,6 | 0,0 | 382,2 |
| Молниеотводы | 1 | 155,1 | 0,0 | 0,0 | 155,1 |
| Прожекторное освещение | 1 | 191,6 | 186,0 | 0,0 | 377,7 |
| Шинные мосты и подвеска шин к ОРУ 35кВ до ОРУ-110 кВ | 1 | 0,0 | 201,5 | 523,9 | 725,4 |
| Порталы шинных мостов и опор | 1 | 913,4 | 0,0 | 0,0 | 913,4 |
| Прокладка кабелей | 1 | 46,0 | 3990,5 | 0,0 | 4036,6 |
| Кабельные каналы | 1 | 404,2 | 0,0 | 0,0 | 404,2 |
| Верхнее строение подъездного пути | 1 | 1411,0 | 0,0 | 0,0 | 1411,0 |
| Резервуар для аварийного слива масла 30 м3 | 1 | 242,4 | 5,6 | 0,0 | 248,0 |
| Колодцы | 1 | 104,3 | 0,0 | 0,0 | 104,3 |
| Фидеры ОРУ-35 кВ | 4 | 430,6 | 162,9 | 4151,5 | 4745,0 |
| Фидеры КРУН-10 кВ | 2 | 29,8 | 16,8 | 1006,9 | 1053,5 |
| Силовой транс-р 110 кВ – 25 МВА | 2 | 0,0 | 34541,5 | 54780,4 | 89321,9 |
Определяем накладные расходы, которые составляют 50% от стоимости строительно-монтажных работ [22]:
