– в минимальном режиме Xcmin=6,45 Ом;

– в максимальном режиме Xcmax=8,3 Ом.

1.2 Графики электрических нагрузок Т–3, Т–4 ХТЭЦ–1

Графики электрических нагрузок отражают колебания спроса электроэнергии во времени.

Нагрузка энергосистем и отдельных потребителей электроэнергии постоянно изменяется во времени под влиянием большого числа факторов. Эти колебания могут быть разделены на регулярные и случайные.

В суточном разрезе нагрузка регулярно снижается в ночные часы и повышается ко времени прохождения утреннего и вечернего пиков нагрузки.

В недельном разрезе регулярные снижения нагрузки имеют место в нерабочие (выходные и праздничные) дни, в годовом разрезе регулярное снижение нагрузки наблюдается в летний период.

Указанные колебания определяются устойчивыми циклами природных явлений (ночь, лето и т.п.), технологическими особенностями, а также организационными факторами (длительностью рабочих смен, числом и регулярной последовательностью нерабочих дней и т.п.).

На эти регулярные колебания обычно накладываются нерегулярные колебания, вызываемые случайными изменениями электрических нагрузок, возникающими вследствие одновременного включения или отключения мощных приемников электроэнергии (резкого похолодания или потепления и другие). Эти колебания, не изменяя общего характера регулярного режима электропотребления, приводят к дополнительной изменчивости потребительской нагрузки и в частности, к случайным набросам нагрузки.

Неравномерность графика нагрузки ухудшает режим работы сетей и требует дополнительных капитальных затрат на сооружение новых сетей и агрегатов электростанций, обеспечивающих покрытие пиков нагрузки.

Различают графики активной и реактивной нагрузок. Графики делятся на суточные, месячные и годовые.

Суточный график строится на основе данных выработки электроэнергии на электростанции, снимаемых каждые полчаса дежурным персоналом. Суточные графики выработки активной и реактивной электроэнергии ВЛ Т–3 и Т–4 в январе и июне (максимальные и минимальные нагрузки) на ХТЭЦ–1 показаны на рисунках 1.1 – 1.4.

Месячный график составляется на основе суточных графиков методом суммирования их и показывает интенсивность выработки электроэнергии в текущем месяце.

Годовой график составляется на основе характерных суточных или месячных графиков за зимние и летние месяцы или сутки.

Таблица 1.5 – Суточная нагрузка активной и реактивной энергии линий Т–3

Время	1 июня 2015г.		1 января 2016г.
	ВЛ Т–3		ВЛ Т–3
t,ч	Р, МВт	Q, МВар	Р, МВт	Q, МВар
0	12,000	3,943	13,137	3,403
1	10,273	3,975	12,823	3,183
2	9,562	3,863	12,480	3,329
3	9,142	3,652	12,297	3,395
4	8,998	3,676	11,679	3,202
5	8,907	3,601	11,762	3,321
6	9,311	3,633	11,653	3,412
7	12,276	3,819	11,747	3,233
8	14,352	4,485	11,837	3,177
9	15,410	4,718	11,635	3,144
10	16,848	5,107	12,197	3,638
11	17,518	5,343	12,772	3,414
12	17,705	5,237	14,368	4,346
13	17,736	5,36	13,330	3,642
14	17,336	5,245	13,759	3,788
15	17,756	5,162	13,648	3,701
16	18,093	5,297	14,003	3,804
17	17,810	5,112	14,076	3,646
18	17,038	4,894	15,202	3,923
19	16,900	4,556	15,327	3,98
20	16,485	4,487	15,019	3,778
21	16,232	4,374	14,553	3,668
22	16,257	4,390	14,646	3,834
23	14,603	4,183	13,642	3,578

На рисунках 1.1 – 1.2 представлены суточные графики ВЛ Т–3.

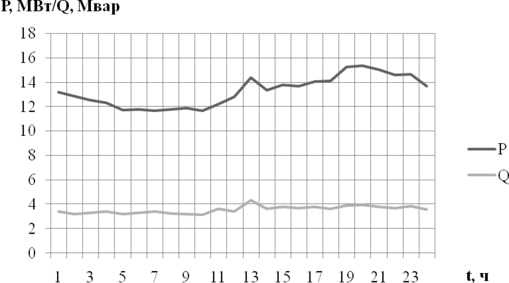

Рисунок 1.1 – Суточный график нагрузки линии Т–3

за 1 январь 2016года.

Рисунок 1.2 – Суточный график нагрузки линии Т–3

за 1 июнь 2015 года.

Таблица 1.6 – Суточная нагрузка активной и реактивной энергии линий Т–4

Окончание таблицы 1.6

На рисунках 1.3 – 1.4 представлены суточные графики ВЛ Т–4.

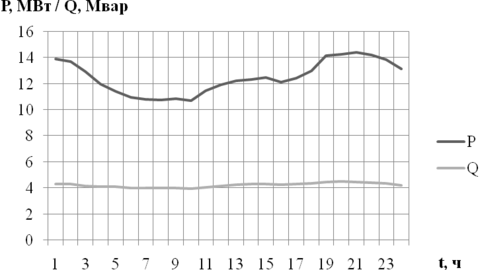

Рисунок 1.3 – Суточный график нагрузки линии Т–4

за 1 января 2016 года

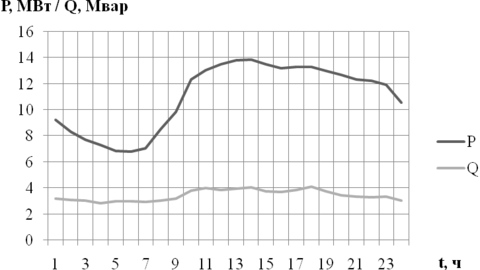

Рисунок 1.4 – Суточный график нагрузки линии Т–4

за 1 июня 2015 года

1.3 РАСЧЕТ ПОТЕРЬ МОЩНОСТИ, СОПРОТИВЛЕНИЯ,

ЭНЕРГИИ, НАПРЯЖЕНИЯ ЛИНИЙ

1.3.1 Расчет потерь мощности и сопротивления линии

Величину активного сопротивления провода определяют в Омах по формуле:
