– затраты оперативного времени на выполнение операции;

– трудоемкость подготовительно-заключительных операций;

– трудоемкость обслуживания рабочего места;

– затраты времени, связанные с физиологическими потребностями работника;

– общая трудоемкость операции.

Все временные интервалы указаны в часах.

4.4 Построение сетевой модели

Системы сетевого планирования и управления (СПУ) представляют собой особую разновидность системы организационного управления, предназначенного для управления производственной деятельностью коллектива исполнителей, располагающего определенными ресурсами: людскими; материальными; финансовыми и т.д.

Методология СПУ охватывает все основные этапы проектирования и реализации производственного процесса: разработку сетевого графика, его оптимизацию и оценку степени выполнения комплекса работ во время выполнения процесса.

Сетевой моделью называется информационная математическая модель, которая, являясь, с математической точки зрения, направленным графом, дает наглядное представление об организации производственного процесса во времени и позволяет рассчитать все необходимые ресурсы на его выполнение.

Сетевая модель изображена на рисунке 4.1.

4.5 Расчет характеристик работ сетевой модели и параметров производственного процесса

Расчет количественных оценок производится с использованием критического пути производственного процесса.

Ремонтно-восстановительный процесс гидравлических гасителей колебаний имеет альтернативную сетевую модель, это значит, что она имеет два критических пути. Соответственно расчет характеристик работ сетевой модели будет производится для двух критических путей: ремонтный критический путь и восстановительный критический путь.

На основе схемы элементарных производственных процессов определяется критический путь – наибольший по продолжительности на сетевой модели путь от исходного до завершающего события.

Количественные оценки представлены в таблице 4.4.

Таблица 4.4 – Количественные оценки сложного производственного процесса

Условное обозначение	Наименование параметра	Единица измерения	Источник численного значения	Величина
	Расчетная оценка длительности ремонтного процесса	Час	для ремонтного критического пути	5,79
	Расчётный ритм выполнения процесса	Час/процесс		2,36
	Принятый ритм выполнения процесса	Час./процесс	Округление в меньшую сторону	2
	Расчётный фронт ремонтного процесса	Процесс		0,79
	Принятый фронт ремонтного процесса	Процесс	округление в большую сторону	1

4.6 Организация производственного процесса в пространстве

Организация сложного производственного процесса в пространстве – это совокупность технических решений, включающих в себя определение габаритов и расстановку рабочих мест, технологических позиций, линий, производственных участков, отделений, цехов, транспортных путей и энергетических коммуникаций на плане депо (завода) в соответствии с типом и формой организации производства.

На основе анализа конструкции агрегата и исходной сетевой модели строится топограмма производственного процесса (рисунок 4.3) – схема, наглядно показывающая последовательность перемещения предметов труда (матери­аль­ные потоки) по рабочим местам в процессе производства и дающая представление о составе операций, выполняемых на каждом рабочем месте.

Организация производственного процесса во времени, как правило, отражается в календарном плане-графике.

Календарный план-график ремонта гидродемпферов (рисунок 4.4) – это документ, наглядно изображающий ход производственного процесса во времени.

Рисунок 4.3 – Топограмма производственного процесса по ремонту гидродемпферов

На рисунке 4.5 приведен план цеха по ремонту гидравлических гасителей колебаний в сервисном локомотивном депо «Дальневосточное». Как видно из рисунка, цех имеет неудачное расположение верстаков и оборудования, что приводит к лишним перемещениям ремонтируемых агрегатов, а значит и потерям рабочего времени. Кроме того, ввиду того, что в цехе одновременно работают 2-3 слесаря, возможна вероятность пересечение траекторий движения работников, которые будут мешать друг другу. Красными стрелками на рисунке обозначены перемещения, которые следует оптимизировать за счет изменения общей планировки цеха. Зелеными обозначены относительно удачные траектории, которые не требуют оптимизации.

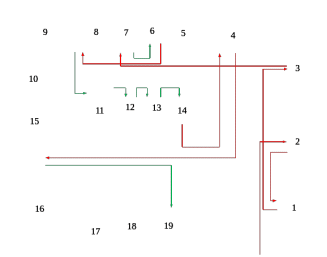

Рисунок 4.5 – План отделения по ремонту гидравлических гасителей колебаний: 1 – Ванна для ручной мойки отдельных деталей; 2 – Стеллаж для поступивших в ремонт гидравлических гасителей колебаний; 3 – Стеллаж для очищенных гидравлических гасителей колебаний; 4 –Стенд А2456 для испытания гидравлических гасителей колебаний ; 5 – Сверлильный станок; 6 – Приемник для отработанной рабочей жидкости; 7 – Стенд А2445.00.00 для разборки и сборки гасителей; 8 – Дозатор для заправки гидродемпферов рабочей жидкостью;9 – Стол ремонта и контрольных обмеров деталей;10 – Стол для введения документации; 11 – Устройство для проверки герметичности гидравлических гасителей колебаний; 12 – Верстак для притирки и испытания клапанов; 13 – Верстак для притирки и испытания клапанов; 14 – Верстак для окончательной сборки гидравлических гасителей колебаний; 15 – Стеллаж для маркировки гидравлических гасителей колебаний; 16 – Стеллаж для запасных деталей; 17 – Рукомойник; 18 – Шкаф для инструмента; 19 – Стеллаж готовой продукции

К другим недостаткам организации ремонтного процесса гидродемпферов следует отнести отсутствие автоматизированной моечной машины. Слесарям приходится очищать гидродемпферы и его запасные части вручную, что приводит к уменьшению качества очистки и увеличению времени на этом этапе ремонта.

Таким образом, возникает задача оптимизации ремонтного процесса гидравлических гасителей, в основе которой лежит укомплектование цеха необходимыми стендами и аппаратами, а также изменение расположения оборудования для сокращения непроизводительного времени при ремонте.
