Продолжение таблицы 3.1

В качестве расчетной части дипломной работы было выбрано самостоятельное исследование условий труда электромонтёра по ремонту и обслуживанию электрооборудования 3 разряда ЗАО «Хабаровская РЭБ Флота», формирование карты аттестации и сопоставление фактических и представленных данных.

Характеристики использованного для измерений оборудования.

Шум

1. ГОСТ 12.1.050-86 «Методы измерения шума на рабочих местах»;

2. ГОСТ 12.1.003-83 ССБТ «Шум. Общие требования безопасности»;

3. ГОСТ 12.1.050-86 ССБТ «Методы измерения шума на рабочих местах»;

4. СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки».

Параметры микроклимата

1. Санитарные правила и нормы «Гигиенические требования к микроклимату производственных помещений». СанПиН 2.2.4.548-96;

2. Методические указания по методам контроля «Методика определения теплоизоляции средств индивидуальной защиты головы, стоп, рук на соответствие гигиеническим требованиям». МУК 4.3.1901-04;

3. Методические указания по методам контроля «Оценка теплового состояния человека с целью обоснования гигиенических требований к микроклимату рабочих мест и мерам профилактики охлаждения и перегревания». МУК 4.3.1896-04.

Световая среда

1. СП 52.13330.2011 «Естественное и искусственное освещение»;

2. ГОСТ 24940-96 «Здания и сооружения. Методы измерения освещенности».

Неионизирующее излучение

1. ГОСТ 12.1.002-84 «Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля»;

2. ГОСТ 12.1.006-84 «Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля»

3. ГОСТ 12.1.045-84 «Электростатические поля. Допустимые уровни на рабочих местах и требования к проведению контроля»;

4. СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

Средства измерения.

1. Шумомер, виброметр, анализатор спектра АССИСТЕНТ SI V1

Шумомер, виброметр, анализатор спектра 1-го класса точности АССИСТЕНТ SIV1 предназначен для измерения уровней звука, звукового давления и частотного анализа в диапазонах звука и инфразвука, уровней виброускорения, и частотного анализа в диапазонах общей и локальной вибрации по 1-му каналу. (Рисунок 3.1)

Рисунок 3.1 АССИСТЕНТ SIV1 1

Обеспечивает измерение всех параметров шума и инфразвука в жилых, производственных, административных зданиях и на территории по: СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки»,

1. ГОСТ 12.1.050-86 ССБТ «Методы измерения шума на рабочих местах» с изменениями от 1 июля 2005 года,

2. МУК 4.3.2194-07 «Контроль уровня шума на территории жилой застройки, в жилых и общественных зданиях и помещениях»,

3. СН 2.2.4/2.1.8.583-96 «Инфразвук на рабочих местах, в жилых и общественных помещениях и на территории жилой застройки».

Обеспечивает измерение всех параметров общей и локальной вибрации в жилых, общественных зданиях и на производстве по:

1. СН 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий», новому комплексу стандартов по вибрационной безопасности,

2. ГОСТ 12.1.012. «ССБТ. Вибрационная безопасность. Общие требования» и связанным ГОСТам, введеннымс 01.07.2008 г.,

3. Может применяться для любых задач, требующих применения приборов 1-го класса точности

Шумомер

1. Диапазон измерений уровней звука для характеристики «А», дБ 20-150

2. Диапазон измерений уровней звука для характеристики «С», дБ 22-150

3. Диапазон измерений уровней звука для характеристики «Z», дБ 30-150

4. Частотные характеристики A, C, Z

5. Временные характеристики S, F, I, Peak, Leq.

6. Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ, не более ±0,7.

7. Частотный диапазон измерений, Гц:

   1. для характеристики G, ZI от 1,6 до 20

   2. для характеристик А, С, Z от 10 до 20000

   3. ультразвук до 40000

Виброметр

1. Количество каналов измерения 3

2. Динамический диапазон измерения уровня виброускорения относительно 1·10-6 м/с2 :

   1. с полосовыми фильтрами Bh, Bw, дБ от 70 до 170

   2. с корректирующими фильтрами Wh, Wd, Wk от 60 до 170

3. Частотный диапазон измерения виброускорения, Гц 0,8 - 1250

4. Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 79,58 Гц, дБ ±0,5

5. Корректирующие фильтры Wh Wd, Wb, Wk, Wm, Wc, We, Wj

6. Полосовые фильтры Bh, Bw, Bwm.

Анализатор

1. Частотный диапазон в режиме анализатора спектра 0,8 Гц – 40 кГц

2. Диапазон частот цифровых октавных фильтров, Гц, 1 - 32000

3. Диапазон частот цифровых третьоктавных фильтров, Гц, 0,8-40000

4. Диапазон линейности, дБ, не менее 100

5. Средняя наработка на отказ, ч, не менее 2000

6. Срок службы, лет 7

7. Источник питания ( четыре аккумулятора типа АА)

   1. напряжение питания, В 5

   2. потребляемый ток, мА 200

8. Масса прибора с аккумуляторами, кг, не более 0,8

9. Габаритные размеры (длина х ширина х высота), мм, не более 200х35х115

10. Рабочие условия эксплуатации прибора:

    1. температура, оС от минус 10 до плюс 50

    2. относительная влажность, % до 90 % при 40С

    3. атмосферное давление, кПа от 90 до 110 кПа.

2. Микроклимат

«ИВА-6Н» (Рис. 3.2) предназначен для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, а также в свободной атмосфере.

Области применения ИВА-6Н:

1. измерение параметров микроклимата жилых и производственных помещений, в том числе в музеях, архивах, библиотеках, аптеках, испытательных лабораториях;

2. аттестация рабочих мест в центрах охраны труда и ЦГСЭН;

3. контроль параметров микроклимата в чистых производственных помещениях фармацевтической и электронной промышленности;

4. контроль влажности воздуха в полиграфической промышленности;

5. контроль хранения продукции.

Рисунок 3.2 ИВА-6Н 1

Основные технические характеристики:

3. Неионизирующее излучение

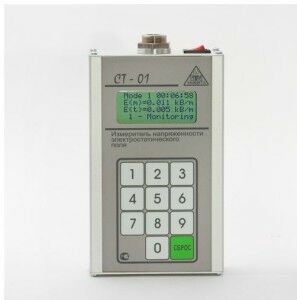

СТ-01 (Рис. 3.3) Универсальный измеритель напряженности и потенциала промышленной частоты

Рисунок 3.3 СТ-01 1

Предназначен для экспрессных измерений в жилых и рабочих помещениях биологически опасных уровней промышленных частот, источниками которых являются электроустановки, средства отображения информации (дисплеи компьютеров, телевизоры, игровые автоматы), а также отделочные строительные материалы.

Технические характеристики

4. Тяжесть и напряженность трудового процесса

Секундомер механический: СОСпр-2б-2-010

Секундомер, предназначенный для измерения времени в минутах, секундах и долях секунды, применяется при проведении спортивных соревнований, а также в научных исследованиях и при хронометражах.

Рисунок 3.4.1 СОСпр-2б-2-010

Механизм секундомера калибра 42 мм на 16-ти рубиновых камнях имеет пружинный двигатель, анкерный ход и колебательную систему "баланс - спираль" с периодом колебания 0,4 с.

Продолжительность работы от одной полной заводки не менее 18 часов.
Для управления стрелками механизм секундомера снабжен специальным устройством суммирующего действия. Пуск, останов стрелок осуществляется нажатием на заводную головку, возврат на нуль - нажатием на кнопку.

Секундомер имеет 60-секундную шкалу с ценой деления 0,2 с и 60-минутный счетчик с ценой деления 1 мин.

Корпус секундомера металлический, хромированный.

Шагомер ШЭЭ-01 (Рис. 3.4.2), счетчик шагов электронный, предназначен для контроля двигательной активности человека, осуществляет счет и индикацию числа пройденных шагов или расстояния в метрах, звуковую сигнализацию достижения установленного контрольного числа шагов (метров) и контрольного времени (будильник), имеет функцию подсчета энергозатрат (эргометр), производит индикацию текущего времени и даты, выполняет функцию календаря и осуществляет перерасчет шагов в калории, а также используется в быту в качестве прибора определения текущего времени. При эксплуатации размещается на поясе или в нагрудном кармане.

Рисунок 3.4.2 ШЭЭ-01 1

Характеристики
