2 ПАРАМЕТРЫ ПРУЖИНЫ ФЛЕКСИКОЙЛ ЭЛЕКТРОВОЗА 2(3)ЭС5К

Каждая тележка имеет кузовные пружины типа «flexicоil», установленные на верхние и нижние опоры фиксирующие пружины от перемещения вдоль тележки (рисунок 2.1). Расстояние между осями колец (пружин) вдоль боковин составляет 800 мм. С рамой кузова пружины связаны через верхние опоры, закрепленные на раме болтами [2].

Рисунок 2.1 – Пружина «Флексикойл» электровоза 2(3)ЭС5К

Устанавливается наружная и внутренняя пружины, имеющие разный диаметр прутка. Пружины устанавливаются между верхней и нижней опорами. Перед установкой на электровоз пружины подбираются по высоте под статической нагрузкой согласно данным нанесенным на бирке пружины. При этом разница по высоте пружин устанавливаемых на одну сторону должна составлять не более 3 мм, разница по высоте пружин на одной тележке 4 мм. Внутренняя пружина подбирается к наружной из расчета разницы высот 135 мм, измеряемых при статической нагрузке наружной пружины 67440 Н и 13030 Н для внутренней. При установке наружной пружины концевые витки ориентируются наружу тележки. Регулировочные прокладки используются при регулировке развески электровоза [2].

Таблица 2.1– Техническая характеристика пружины Флексикойл

Рисунок 2.2 – Опора кузова на основе пружины «Флексикойл»: 1 – крышка; 2 – гайка;

3 – стакан; 4 – кольцо; 5 – опора верхняя; 6 – шайба; 7 – цапфа; 8 – опора нижняя;

9 – пружина; 10 – винт; 11 – шайба; 12 – полукольцо

Пальцы упора возвращающих устройств с пружинами закреплены на боковинах рамы в стакане посередине тележки и после регулируемого зазора 20 мм упираются в упорные плиты, закрепленные на обносном швеллере рамы кузова болтами. Основание упора-ограничителя крепится к раме тележки также четырьмя болтами М16.

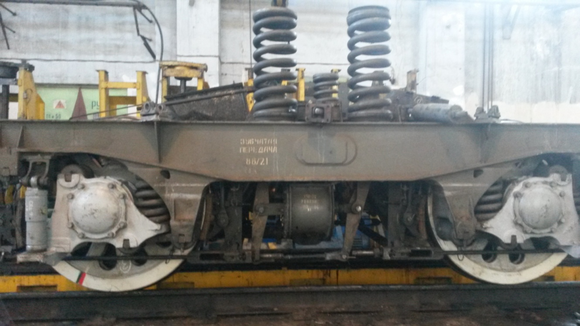

Рисунок 2.3 – Комплект пружин «Флексикойл» для одной тележки электровоза

Рисунок 2.4 – Нижняя упорная плита для пружины «Флексикойл»

Рисунок 2.5 – Тележка электровоза 3ЭС5К «Ермак» с установленными на ней пружинами «Флексикойл»
