Таблица 5.2— Технические характеристики выключателей

Наибольшая толчковая нагрузка создается токами включения выключателя 220 кВ и составляет 157,5 А.

Суммарная нагрузка (в режиме срабатывания):

, (5.5)

.

5.2.2 Расчет емкости аккумуляторной батареи

Расчет емкости АБ выполняется по разрядным таблицам для максимального значения тока нагрузки и эквивалентного времени аварийного режима в соответствии с формулой:

(5.6)

где - приведенный установившийся ток аварийного режима, А; - температурный коэффициент емкости, зависящий от минимально возможной температуры в аккумуляторном помещении (при температуре 20°С принимается равным 1); 0,8 — коэффициент емкости батареи в конце срока службы (80% от номинальной); - время аварийного режима (120 мин); - максимальный суммарный ток, А.

.

Из разрядных характеристик для аккумуляторного элемента 4 OPzS 200 следует, что элемент разрядится до 1,8 В при токе 157,5 А и окружающей температуре + 20°С за 25 минут.

Существующая на подстанции аккумуляторная батарея обеспечивает надежное снабжение постоянным током в течение 2 часов.

Установленная АБ типа 4 OPzS 200 с номинальной емкостью от завода изготовителя «HOPPECKE» , которая представлена на рисунке 5.3, прошла проверку по максимальному значению тока собственных нужд. Техническая характеристика отображена в таблице 5.3.

Таблица 5.3 – Техническая характеристика АБ типа 4 OPzS 200

5.2.3 Расчет зарядно-выпрямительного устройства

Номинальный ток зарядного устройства рассчитывается как сумма тока нагрузки в нормальном режиме и тока 10-и часового разряда батареи:

(5.7)

В качестве ЗПУ выбран ВАЗП-МТ 40.220. Это современное выпрямительное высокочастотное устройство модульного типа обеспечивающее стабилизированное выпрямительное напряжение до 230 В при токе до 40 А и мощности до 20,8 кВт.

6 РАСЧЕТ МАКСИМАЛЬНЫХ РАБОЧИХ ТОКОВ

Методика расчета согласно [10]. Расчет максимальных рабочих токов основных присоединений подстанции производится на основании номинальных параметров оборудования.

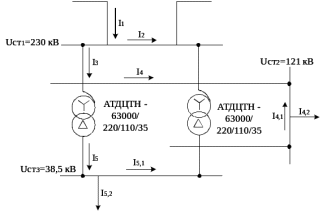

Для того что бы рассчитать рабочие токи, необходимо составить схему основных присоединений подстанции с указанием рабочих токов и их направлениями. Расчетная схема представлена на рисунке 6.1.

Рисунок 6.1 – Схема для расчета максимальных

рабочих токов основных присоединений подстанции

Максимальный рабочий ток питающих вводов подстанции определяется по формуле:

, (6.1)

где =1,5÷2 - коэффициент, учитывающий транзит энергии через шины подстанции (принимаем 1,75) [9], – номинальная мощность автотрансформатора, ВА; – количество автотрансформаторов установленных на подстанции; – номинальное напряжение на вводе подстанции.

Максимальный рабочий ток сборных шин вторичного напряжения:

, (6.2)

где =0,5÷0,7 -коэффициент распределения нагрузки по шинам вторичного напряжения (принимаем 0,5 - при числе присоединений пять и более; 0,7 при меньшем числе присоединений). [9];

Определим максимальный рабочий ток на вводе автотрансформатора:

, (6.3)

где =1,4÷1,5 – коэффициент допустимой перегрузки автотрансформатора (принимаем 1,4) [10];

Максимальный рабочий ток на линии с шунтирующим реактором:

, (6.4)

Результаты расчетов представлены в приложении Б.

7 ВЫБОР И ПРОВЕРКА ОБОРУДОВАНИЯ ПОДСТАНЦИИ

Согласно [1] оборудование подстанции выбирается по номинальному напряжению, по максимальному длительному току присоединений, по отключающей способности стойкости к токам короткого замыкания, при работе в нормальном режиме и в режиме аварийных перегрузок .

7.1 Выбор и проверка выключателей

На подстанции «Князе-Волконка» в настоящее время установлены элегазовые выключатели. Элегазовый выключатель – высоковольтный выключатель, в котором в качестве среды для гашения дуги используется элегаз (шестифтористая сера, SF6). Элегазовые выключатели на сегодняшний день являются одними из самых современных типов высоковольтных выключателей.

Основные преимущества элегазовых выключателей:

• быстродействие и пригодность для работы в любом цикле АПВ;

• высокая отключающая способность при особо тяжёлых условиях отключения (отключение неудалённых коротких замыканий и др.);

• надёжное отключение ёмкостных токов холостых линий;

• малый износ дугогасительных контактов;

• лёгкий доступ к дугогасителям и простота их ревизии;

• относительно малый вес (с баковыми масляными выключателями);

• взрыво- и пожаробезопасность;

Выбор и методику расчета произведем по [5]. При выборе выключателей его паспортные параметры сравниваются с расчетными условиями работы. Выбору и проверке подлежат выключатели для всех распределительных устройств и присоединений с учетом наиболее тяжелого режима их работы.

Выбор выключателей производится по следующим параметрам:

1) По напряжению:

, (7.1)

где – номинальное напряжение выключателя, кВ; – рабочее напряжение распределительного устройства, кВ.

2) По длительно допустимому току:

, (7.2)

где – номинальный ток выключателя, А; – максимальный рабочий ток присоединения, где устанавливают выключатель, А.

3) По номинальному периодическому току отключения:

, (7.3)

где – номинальный ток выключателя по каталогу, кА.

Проверка выключателей производится по следующим параметрам:

1. коммутационной способности.

Наибольший пик тока включения:

, (7.4)

где – ток электродинамической стойкости, кА;

1. термическая стойкость:

_, (7.5)

где – величина теплового импульса; – номинальный ток отключения выключателя, кА; – предельный ток термической стойкости (по каталогу), кА; – время прохождения тока термической стойкости (по каталогу), с.

Величина теплового импульса, методика расчета принята из [8], кА²с:

, (7.6)

где – начальное действующее значение периодической составляющей тока трехфазного короткого замыкания, кА; – постоянная времени цепи короткого замыкания; – время протекания тока короткого замыкания, с:

, (7.7)

где – время срабатывания основной защиты, с; – полное время отключения выключателя, из паспортных данных на выключатель; в цепях напряжения 1000 В с относительно малым активным сопротивлением среднее значение с, вследствие чего длительность затухания апериодической составляющей обычно составляет 0,1 – 0,2 с.

1. возможность отключения полного тока короткого замыкания:

_, (7. 8)

_{где номинальное относительное содержание апериодической составляющей, кА:}

, (7.9)

апериодическая составляющая тока короткого замыкания, кА:

. (7.10)

Приведем расчет для ввода 220 кВ автотрансформатора. Выбираем тип выключателя GL-314:

_{- по напряжению}:

_{- по току}:

- по номинальному току отключения:

- по току термической стойкости:

- по току электродинамической стойкости:

- по полному току отключения:

где _.

Все необходимые условия выполняются, значит, выбор произведен правильно. Результаты расчетов приведены в приложении В.
