5. Безопасность жизнедеятельности

5.1 Безопасность при монтаже металлических конструкций

Монтаж технологических металлоконструкций — трудоемкий и опасный процесс. Индивидуальность технологических металлоконструкций осложняет типизацию способов их монтажа, а следовательно, и мероприятий по технике безопасности. При монтаже технологических металлоконструкций рабочие-монтажники осуществляют сложные тяжелые подъемы, работают на большой высоте почти без ограждений. В этих сложных условиях вопросы безопасности ведения монтажных работ приобретают большое значение и требуют тщательной проработки и проведения мер безопасности.

Работы по монтажу металлоконструкций производятся в соответствии с ППР. Руководство монтажом металлоконструкций поручают опытному инженерно-техническому работнику — производителю работ или мастеру, хорошо знающему специфику выполнения этой работы.

Перед началом работы монтажная площадка (монтажная зона) должна быть ограждена. Для выполнения работ на высоте более 1,5 м при невозможности или нецелесообразности устройства настилов с ограждением рабочих мест монтажников снабжают предохранительными поясами, которыми они должны прочно закрепиться за надежные конструкции (места крепления карабинов предохранительных поясов указываются руководителем подъема — мастером или прорабом).

Меры безопасности при изготовлении металлоконструкций

Для перехода рабочих на высоте с одного места на другое следует применять монтажные лестницы, переходные мостики и трапы. Передвижение по нижнему поясу фермы или балке допускается только при наличии туго натянутого вдоль них на высоте 1,2 м стального каната для зацепления карабина предохранительного пояса.

Важной операцией при монтаже металлоконструкций является строповка конструкций, которую должны выполнять только специально обученные рабочие-стропальщики.

Для строповки следует применять инвентарные стропы или захваты, грузоподъемность которых соответствует массе поднимаемой конструкции, определяемой по рабочим чертежам или по ее обмеру. Подъем конструкций неустановленной массы не разрешается.

При выборе мест строповки руководствуются необходимостью сохранения прочности и устойчивости поднимаемой конструкции при воздействии на нее монтажных нагрузок. Места строповки следует определять заранее; как правило, они указываются в ППР или назначаются производителем работ.

Элементы установленных конструкций, не обладающие необходимой жесткостью, до их подъема и установки временно усиливают, что также должно указываться в ППР.

Строповку, как правило, производят так, чтобы монтируемые конструкции подавались к месту установки в положении, максимально близком к проектному; подтягивать их при подъеме или опускании запрещается. При строповке конструкций за один крюк подъемного механизма стропы следует располагать на равных расстояниях от плоскости, проходящей через центр тяжести конструкции.

При подъеме длинномерных конструкций, возможно, некоторое покачивание их по продольной оси. Во избежание опасного перекоса конструкции к ее концам и крюку закрепляют дополнительные (страховочные) канаты небольшого диаметра. Эти канаты не несут нагрузки и в расчете стропов не учитываются, но они являются надежным средством, препятствующим выходу конструкции при перекосе в опасное положение. Поднимаемые конструкции должны удерживаться от раскачивания оттяжками из пенькового или тонкого стального каната. При подъеме конструкций, устанавливаемых в горизонтальном положении, применяют парные оттяжки, прикрепленные к их обоим концам. Освобождать поднятые и установленные конструкции от стропов допускается лишь после прочного и надежного их закрепления.

Для наводки простых стыков в направлении сверху вниз можно использовать монтажный кран. Сложные стыки элементов конструкций большой массы следует наводить при помощи особых приспособлений (талей, фаркопфов и др.). Для окончательной наводки болтовых стыков следует пользоваться сборочными ломиками или оправками.

При установке элементов, расположенных ниже ранее смонтированной конструкции (фермы, балки), запрещается наводить стыки краном при подаче элемента снизу вверх по вертикали или под углом к вертикали, так как это может вызвать обрушение конструкций.

Одновременно с монтажом основных элементов нужно устанавливать постоянные или временные связи, необходимые для обеспечения устойчивости монтируемых элементов. Временные расчалки монтируемых элементов крепят к надежным опорам (якорям) так, чтобы они не касались острых углов конструкций и не перегибались на них.

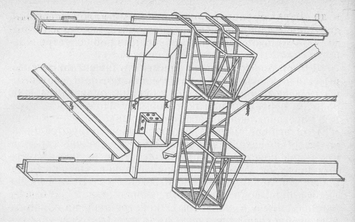

Рисунок 5.1 Установка люлек с лестницами на технологические металлоконструкции

Число расчалок устанавливается в ППР. Для сборочных операций устанавливаются подмости, конструкции которых также предусматриваются в

ППР. Выполнять сборочные операции без подмостей допускается только при невозможности их устройства; но при этом обязательно применение предохранительных приспособлений — натянутых стальных канатов, страховочных сеток и др. В таких случаях руководитель работ (производитель работ или мастер) указывает монтажникам места их работы на закрепленной конструкции и места прикрепления предохранительных поясов.

Для подготовки под сварку и для сварки монтажных узлов на высоте возле каждого из них еще до подъема должна быть подвешена монтажная люлька (рис. 5.1).

Техника безопасности при монтаже металлоконструкций.

Техника безопасности при монтаже металлоконструкций (МК) – это одна из важнейших составляющих эффективной и грамотной работы. Все операции следует выполнять только в соответствии с технологическими картами на комплекс работ с МК, соблюдая при этом установленные правила и нормативы ТБ. Обеспечивать условия для выполнения этих требований обязана администрация предприятия, а за их соблюдением следит отдел охраны труда и техники безопасности (ОТ и ТБ). В производственном подразделении должен быть ответственный сотрудник, который проводит первичный, внеплановые, целевые и т.п. инструктажи с персоналом. Все сотрудники, прошедшие инструктаж, расписываются в специальном журнале.

Правила и нормативы техники безопасности.

Допускаются к проведению монтажа МК только люди, достигшие 18-летнего возраста, прошедшие медицинскую комиссию, профессиональное обучение и успешно сдавшие экзамены: профессиональный и по ТБ. В дальнейшем сотрудники будут допускаться к выполнению только той работы, на которую есть допуск установленной формы.

Рисунок 5.2 Меры безопасности при монтаже опор.

Общие требования на строительном объекте устанавливаются «Правилами внутреннего трудового распорядка». Содержание их может быть разным, но в них обязательно указываются следующие пункты:

• о любой ситуации, которая может угрожать жизни или здоровью людей, немедленно сообщать своему непосредственному руководителю;

• при получении травмы, следует оказать первую доврачебную помощь, доставить пострадавшего в «Медпункт» или вызвать «Скорую помощь». После этого следует поставить в известность о несчастном случае мастера участка;

• курение разрешается только в специально оборудованных для этих целей местах;

• запрещается находиться на рабочем месте в нетрезвом состоянии.

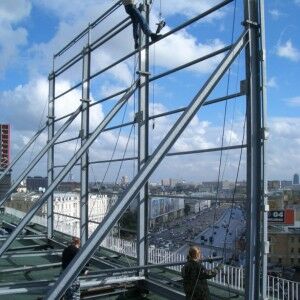

Рисунок 5.3 Страховка монтажника-высотника.

Инструкция по техники безопасности для монтажника металлоконструкций

В инструкции для монтажника МК должны быть следующие пункты:

• монтаж конструкций разрешается производить с использованием средств защиты (каска, спецодежда, очки, перчатки и т.п.);

• в работе допускается использовать только протестированный и исправный инструмент;

• при выполнении работ на высоте более 5 метров, монтажники должны использовать:

• специальные лестницы, огражденные дугами из металла;

• страховочные пояса;

• категорически воспрещается:

• оставлять элементы конструкции на весу или на установочном месте без закрепления;

• перемещаться по арматурным хомутам;

• хранить материал на подмостках.

Рисунок 5.4 Монтаж балок.

Способ монтажа машин зависит от конструкции, массы и их габаритов. Монтаж строительных машин ведут методом постепенного наращивания и методом сборки крупными блоками. В первом случае последовательно собирают и устанавливают сборочные единицы, во втором — монтируют целые секции, ранее собранные параллельной сборкой на земле.

Особое внимание необходимо обращать на крепление и стопорение резьбовых соединений. Перед сборкой монтируемые элементы тщательно осматривают с целью выявления возможных повреждений, возникших при транспортировании: отверстия, оси и пальцы очищают от ржавчины и грязи; поврежденную резьбу восстанавливают или заменяют резьбовые элементы (болты, винты, гайки); устраняют погнутости, вмятины; заменяют канаты, если число порванных проволок превышает браковочные нормы; проверяют правильность запасовки канатов.

При сборке металлоконструкций с помощью болтовых соединений сначала устанавливают несколько болтов, проверяют стыки, а затем равномерно затягивают все болты.

Строительные лебедки устанавливают так, чтобы исключить их сдвиг с места. Для этого их якорят или пригружают балластом. Масса балласта лебедок, служащих для подъема и опускания люлек, должна быть не менее двойной массы люлек с полной расчетной нагрузкой. При этом балласт следует прочно крепить на раме лебедки.

Подъемники устанавливают на выверенную горизонтальную площадку с твердым основанием. Направляющие должны быть строго вертикальны, чтобы предотвратить заедание каретки. Особое внимание обращается на состояние и исправность ловителей.

Леса и подмости монтируют опытные монтажники. Порядок монтажа предусматривается рабочим проектом и проектом производства работ. Площадка под леса должна быть горизонтальной в направлении, перпендикулярном к фасаду здания, уплотненной и обеспечена отводом атмосферных осадков. Каждую стойку устанавливают по отвесу в башмак, представляющий собой опорную плиту с приваренным отрезком трубы. Под башмаки парных стоек укладывают поперечные подкладки из досок толщиной не менее 5,0 см.

Металлические трубчатые леса крепят к стене здания при помощи анкеров. Настилы лесов и подмостей ограждают перилами высотой 1,0 м и устанавливают бортовую доску, которую крепят к стойкам. Высота доски не менее 15 см. Ограждения устанавливают также в проемах настила для выхода с лестницы.

Леса и подмости монтируют под руководством ответственного инженерно-технического работника.

Трубчатые леса должны иметь грозозащитные и заземляющие устройства. Допуск к эксплуатации лесов и подмостей высотой до 3,0 м разрешается только после приема их производителем работ, а при высоте более 3,0 м — после приемки по акту.

При монтаже люлек тщательно проверяется надежность присоединения канатов к консолям. Особое внимание обращается на исправность тормозов и безопасных рукояток. Консоли для подвески люлек должны крепиться к надежным конструкциям. Зона под люлькой ограждается.

Следует иметь в виду, что качество монтажа во многом определяет долговечность работы машины, ее производительность. Монтаж низкого качества может служить причиной неполадок, рывков и толчков, повышенного износа и несчастных случаев.

Список литературы

1. http://ipmet.ru/tekhn-bezopasn-mont-metallokon

2. http://www.steps.ru/article/tehnika_bezopasnosti_v_stroitelstve_montazh_stalnyh_konstruktsiy

3. http://spravr.ru/mery-bezopasnosti-pri-montazhe-metallokonstrukciy.html

4. http://spravr.ru/mery-bezopasnosti-pri-izgotovlenii-metallokonstrukciy.html
