Итоги выполнения визуализации работы по построению экстерьера универсально-развлекательного комплекса «Лидер» представлены на рисунках 3.15-3.16 [25].
Рисунок 3.15 – Визуализация УРК «Лидер»
Рисунок 3.16 – Визуализация УРК «Лидер»
3.2 Построения и визуализация интерьера УРК «Лидер»
Интерьер – это внутреннее пространство помещения, которое заключается в его архитектурном, художественном и функциональном оформлении. В этом разделе так же будет рассмотрен интерьер универсально-развлекательного комплекса «Лидер», а именно подробно будут изучены помещения ледового поля и спортивного зала [30].
Разработку внутреннего пространства следует начать с ледового поля. Основой является балочная конструкция, которая удерживает крышу. Каркас крыши в большинством состоит из ферм. Ферма – это конструкция, состоящая из стержней, соединенных между собой с помощью шарниров.
Фермы применяются для тех же случаев, что и балки, но в отличии от них, они позволяют перекрывать большие расстояния при меньшем расходе материала.
Рисунок 3.17 – Виды ферм

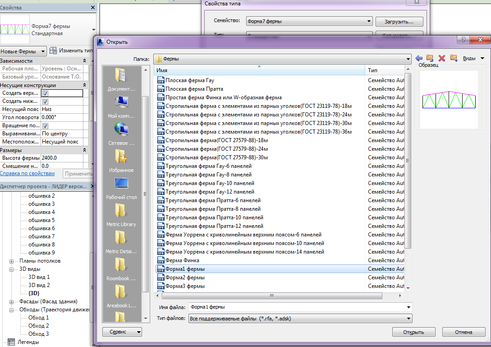

На рисунке 3.18 видно как устроен каркас крыши. Для его построения в программном продукте Revit уже есть готовые шаблоны ферм, которые облегчают их создание. На рисунке 3.19 видно большое разнообразие готовых ферм, которые можно изменять под нужды проектировщика. Изменения включат в себя: редактирование длины, высоты и количество раскосных балок.
Рисунок 3.18 – Виды ферм УРК «Лидер»
Рисунок 3.19 – Библиотека ферм в Revit
Верхняя часть каркаса строится из стандартных ферм, а «ножки» каркаса моделируются вручную. Процесс построения «ножек» каркаса из отдельных элементов балочных конструкций представлен на рисунке 3.20.

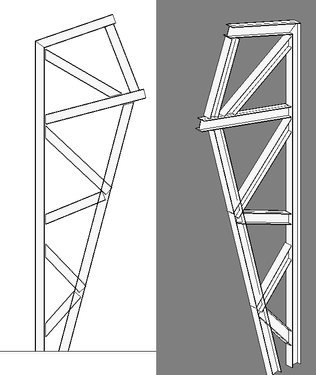

Рисунок 3.20 – Построение «ножек» каркаса
Следующим является соединение «ножек» и верхней части каркаса в один элемент. После этого группируем все фермы в один объект. Копируем данную группу расставляя на определенное расстояние между друг другом, и соединяем дополнительным каркасной балкой друг с другом. Полученный результат готового каркаса ледового поля представлен на рисунке 3.21.

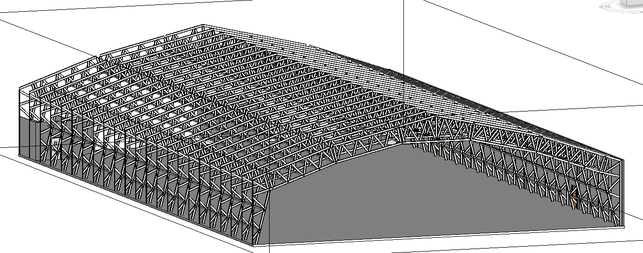

Рисунок 3.21 – Каркас ледового поля
Подобная каркасная система расположена не только над ледовым полем, но и над спортивным залом. В спортивном зале каркас является более простой формой, и он строится только из стандартных ферм, которые в последствии соединены друг с другом. Ход построения каркаса в спортивном зале схож с предыдущем построением. На рисунке 3.22 представлен каркас крыши спортивного зала.

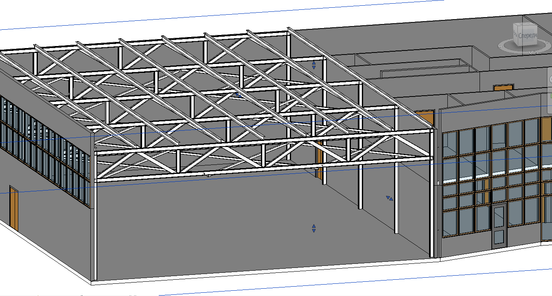

Рисунок 3.22 – Каркас спортивного зала
Одной из основных частей интерьера ледового помещения является сам ледовый каток, состоящий из борта и защитного стекла. На плане первого этажа моделируются стенки борта, задавая собственную ширину и высоту как было показано ранее.
В правилах Международной федерации хоккея на льду (ИИХФ) и Национальной хоккейной лиги (НХЛ) размеры хоккейной площадки различаются. По правилам ИИХФ максимальный размер площадки 61 х 37 метров, минимальный допустимый – 56 х 26 метров. Углы площадки должны быть скруглены дугой окружности радиусом от 7 м до 8,5. Над бортами с задней стороны площадки расположены прозрачные заградительные щиты, сделанные из безопасного ударостойкого стекла, минимальная высота заградительных щитов по правилам ИИХФ за воротами 1,6 метров, по длинным сторонам борта 0,8 метра.
По заданным стандартам и была смоделирована площадка 60 х 30 метров. Высота борта равна 1,2 метра, боковых заградительных щитов 1,1 метров и за воротами 1,6 метра. В результате получалась данная ледовая площадка.

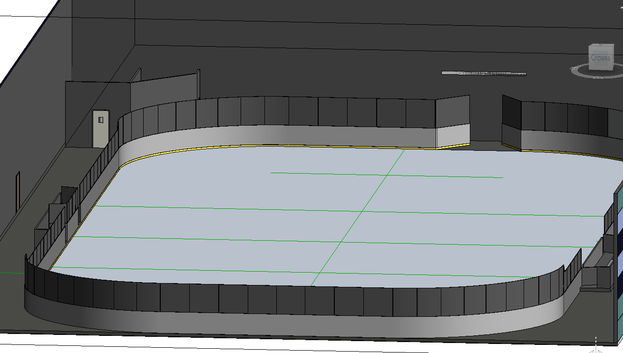

Рисунок 3.23 – Ледовое поле

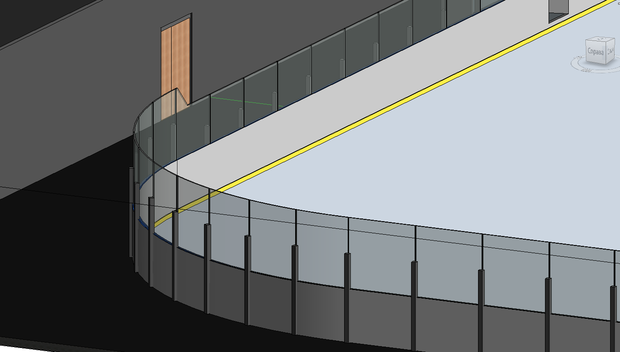

Для большей реалистичности необходимо задать заградительным щитам материал стекло, чтобы они стали прозрачными. Далее устанавливается крепление борта по всей его длине так как представлено на рисунке 3.24.
Рисунок 3.24 – Крепление борта
Для лучшего реализма трехмерной модели ледового поля были создана крепежная система для стекла борта. Для этого необходимо создать собственное семейство, которое «вручную» моделируется проектировщиком. Создание собственных объектов производиться с помощью удобных функций таких как:
– выдавливание;
– вращение;
– сдвиг по траектории;
– переход.
Пример данных функций будет рассмотрен далее. В большинстве созданных «собственных» моделях используется функция выдавливание. Метод ее работы заключается в том, что рисуется контур фигуры, которых выдавливается по оси в одну или другую сторону. Пример выдавливания для создания крепёжной системы стекла показан на рисунке 3.25. Далее фигуре задаётся материал прозрачный пластик, чтобы она выглядела реалистично.
Рисунок 3.25 – Верхнее крепление стекла

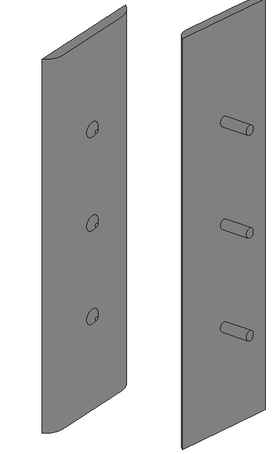

Подобным образом с помощью функции выдавливания создается нижнее крепления стекла. Для моделирования болта с полукруглой головкой необходима функция «переход». Суть данной функции заключается в том, чтобы фигура состояла из двух разных плоскостей. Моделирование полукруглой головки болта и самой резьбы является примитивно, так как в полноценной трехмерной модели они будут малы или незаметны [26]. Вся нижняя крепежная конструкция стекла изображена на рисунке 3.26.

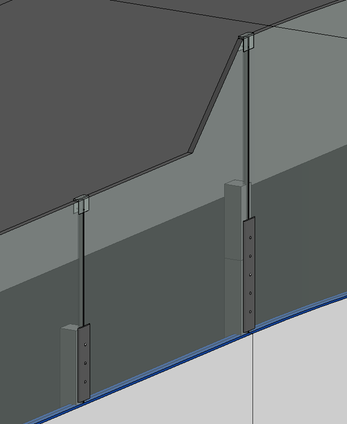

Рисунок 3.26 – Нижние крепление стекла
Система отделки борта и стекла является совокупностью таких деталей как: борт, защитное стекло, нижние и верхнее крепление стекла. Итог всей крепежной конструкции представлен на рисунке 3.27.
Рисунок 3.27 – Система крепление стекла
Следующим этапом моделирования ледового поля является нанесение линий разметки. Разметка состоит из прямых, круглых и полукруглых линий и круглых точек. Разметка хоккейной площадки раскрашена в синий и красный цвет. На рисунке 3.28 видно как линии разметки выглядит на плане 1-го этажа и на 3D виде.

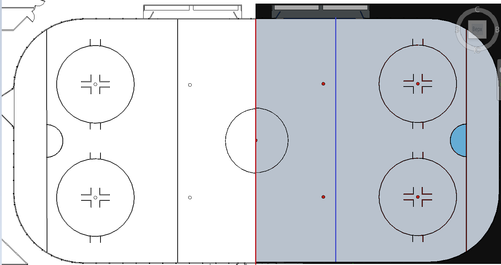

Рисунок 3.28 – Линии разметки ледового поля
При дальнейшем моделировании потребуется создать собственное семейство спортивного инвентаря, который буде включать в себя: хоккейные ворота, футбольные ворота, баскетбольный щит и трибуна на ледовую арену.
Создание хоккейных ворот происходит согласно международным стандартами. Расстояние между стойками – 1,83 м (6 футов), а расстояние от нижнего края перекладины до поверхности льда – 1,22 м (4 фута). Диаметр перекладины и обеих стоек не более 5 см (2 дюйма).
При моделировании хоккейных ворот хорошо рассматривается функция сдвиг по траектории. На примере ворот видно, как труба закругляется по полукруглой траектории. Можно создать любую траекторию для моделирований той или иной фигуры [29].

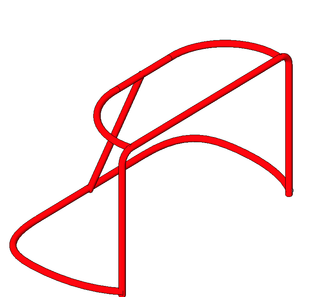

Рисунок 3.29 – Хоккейные ворота
Создание футбольных ворот и баскетбольного щита происходит подобным способом, для большей реалистичности была добавлена сетка. Сам баскетбольный щит был смоделирован из материала прозрачного пластика, так же добавлены крепления к стене. На рисунке 3.30 показана визуализация футбольных ворот и баскетбольного щита [28].

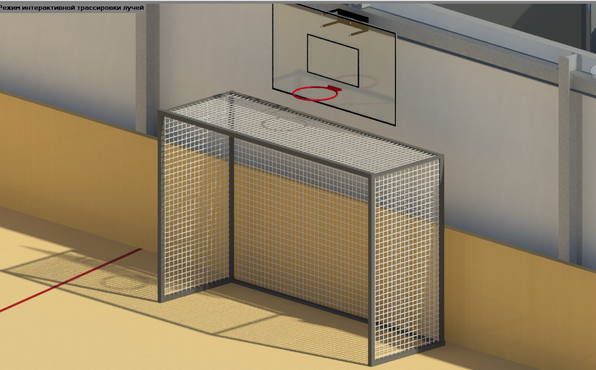

Рисунок 3.30 – Футбольные ворота и баскетбольный щит
В спортивном зале где расположены футбольные ворота и баскетбольный щит, так же есть разметка поля. В разметку спортивного зала, который находится в универсально-развлекательном комплексе «Лидер», входят две разметки: разметка под мини футбол и баскетбольная разметка. На рисунке представлен вид с верху на спортивный зал.
Рисунок 3.31 – Разметка линий спортивного зала
Завершающим этапом создания семейства спортивного инвентаря является трибуна для ледовой арены. Т.к. стандартных компонентов для создания трибуны не существует, размеры были взяты с реальной трибуны и перенесены в трехмерное пространство. Трибуна состоит из 2-х рядов по 5 сидячих мест каждый. Второй ряд немного выше первого, это сделано с целью чтобы люди сидящие на втором ряду моги спокойно и без затруднений наблюдать. Сиденья окрашены в синий цвет, напольное покрытие черный, а каркас удерживающий трибуну серый. На рисунках 3.32-3.33 представлена фотография реальной трибуны и ее трехмерная модель сделана в программном обеспечении Revit.
Рисунок 3.32 – Фотография трибуны
Рисунок 3.33 – Трехмерная модель трибуны
Последним этапом моделирования интерьера ледового поля является установка защитной сетки находящейся позади ворот. Она предназначена, чтобы предотвратить улет шайбы за зону площадки. Сетка начинается с момента когда заканчивается защитное стекло и заканчивается собственной высотой в 2,8 метра. В УРК «Лидер» на одной из сеток расположен баннер спонсора. Так же по территории борта со стороны ледового поля наклеены логотипы хоккейной команды «Лидер», «Любительской хоккейной лиги» и «радио спорт FM».
На этом разработка интерьера УРК «Лидер» завершена.
