2 Конструкторский раздел

2.1 Технические характеристики крана Kobelco RK 450 – 2

Рассмотрим ремонт телескопической стрелы на примеры крана Kobelco RK 450 – 2.

Таблица 2.1 –Технические характеристики стрелового крана Kobelco RK 450-2

Целью дипломного проекта является разработать технологический процесс ремонта телескопической стрелы согласно результатам технической экспертизы.

Технические условия являются руководством для работ, входящих в объем текущего и капитального ремонтов действующего Положения о планово-предупредительном ремонте грузоподъемных машин, аварийные случаи-отказы, и работ по результатам обследования машин, выработавших нормативный срок.

Настоящие Технические условия распространяются на металлоконструкции кранов мостового типа, самоходные стреловые, железнодорожные, эксплуатирующийся в климатических, районах с умеренным климатом (катег.1, 2, 3) по ГОСТ 15150 и устанавливают основные технические требования к производству их ремонта, реконструкции, изготовлению отдельных элементов и монтажу.

– Ремонт, изготовление, реконструкция и монтаж должны производиться в полном соответствии с рабочими чертежами и технологическими процессами. Все отступления оформляются и согласовываются с авторами конструкторской документации или головным институтом по краностроению. Элементы металлоконструкций кранов должны быть изготовлены из сталей, марки и категории которых указаны в рабочих чертежах. Замена марок сталей должна быть согласована с разработчиком.

– Ремонтом или реконструкцией крана должны быть восстановлены первоначальная несущая способность конструкции, элемента, сборочной единицы (прочность, жесткость, устойчивость).

– К сварочным работам при ремонте, изготовлении отдельных узлов металлоконструкций кранов должны допускаться сварщики, выдержавшие испытания в соответствии с "Правилами аттестации сварщиков", утвержденными Госгортехнадзором России.

– Грузоподъемные краны, которые должны ремонтироваться в соответствии с графиком ППР, подвергаются осмотру, краны аварийные и проработавшие свой нормативный срок – обследованию.

2.2 Последовательность работ при обслуживании крана

Основные работы, проводимые при обследовании:

– ознакомление с технической и эксплуатационной документацией крана (паспорт, ремонтные и крановые журналы, инструкция по монтаж и эксплуатации), чертежи (эскизы) модернизации, расчеты;

– внешний осмотр крана, механизмов и электрооборудования;

– проверка состояния основных несущих элементов конструкции, сварных соединений.

Состав документации, необходимой для ремонта кранов: - паспорт крана, в котором должны содержаться сведения о переустановках крана, проведенных технических освидетельствований, ремонтах и реконструкциях (включая чертежи, по которым проводились ремонты и реконструкции). В случае проведения сварочных работ, паспорт должен содержать сведения о материале вновь изготовленных элементов, сварочных электродах и о выполнявшем работу сварщике (сварщиках);

– справки с указанием сведений о характере работы, выполняемой краном, среднего и максимального груза, количество перерабатываемого груза в год, а для кранов режимов "Т" и "ВТ" (6К, 7К и 8К) - также с начала эксплуатации. Также необходимы сведения о действительном режиме работы, окружающей среде, месте установки крана.

Представляется эскиз (чертеж) металлоконструкции с указанием основных габаритных размеров, мест ремонта, величины общих деформаций и расположения местных дефектов и т.п. В случае необходимости поверочного расчета эскиз или чертеж должен содержать геометрические размеры и конструктивное выполнение основных несущих элементов металлоконструкций.

При обследовании металлоконструкций внешним осмотром выявляются следующие дефекты:

– трещины в основном металле, сварных швах и околошовной зоне (применение лупы 8 – 10кратного увеличения);

– дефекты болтовых и заклепочных соединений (применение простукивания молотком);

– местные механические повреждения (разрывы, вмятины, вырубки, изломы);

– коррозионные повреждения.

Поиск трещин при осмотре (обследовании) металлоконструкций проводить при помощи методов капиллярной дефектоскопии, переносных дефектоскопов и др. Внешними признаками наличия трещин могут являться: подтеки, ржавчина, выходящая на поверхность металла и шелушение краски.

2.3 Разработка ремонтной документации

Ремонтная документация – документация, содержащая указания по организации ремонта, правила и порядка выполнения капитального, среднего и текущего ремонта, контроля, регулирования, испытаний, консервации, транспортирования и хранения продукции после ремонта, монтажа и испытания, а также значения показателей и норм, которым должна удовлетворять продукция после ремонта.

Ремонтная документация составляется на ремонт крана фирмы Kobelco RK 450 – 2 на пневмоколесном ходу, грузоподъемность 45 тонн.

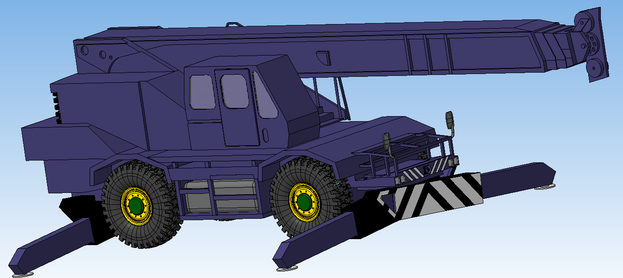

Рисунок 2.1 – 3D Kobelco RK 450-2

Кран предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Кран обладает хорошей маневренностью, за счет всеми управляемыми колесами, и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей. Стрела крана пятисекционная длиной 9-39 м во втянутом положении обеспечивает крану компактность и маневренность при перездах, а выдвинутом – обширную рабочую зону и большую высоту перемещения груза при работе.

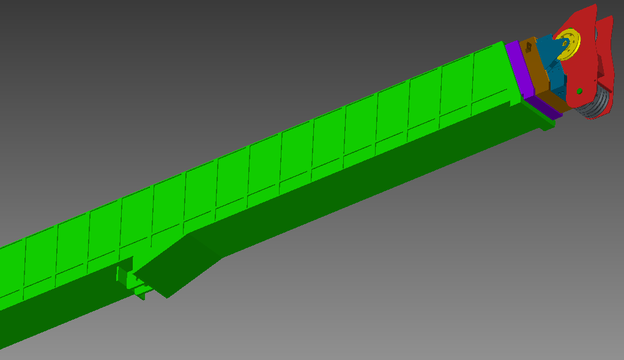

Рисунок 2.2 ­– Втянутая стрела в сборе

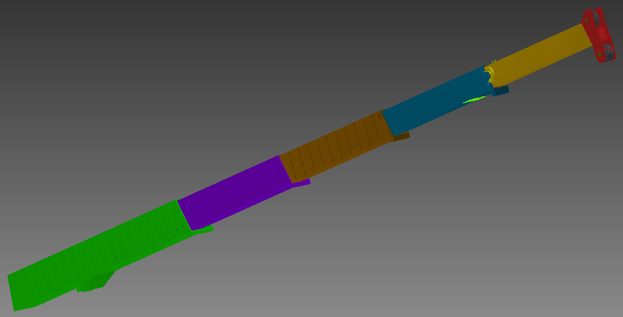

Рисунок 2.3 – Вытянутая стрела в сборе

Предприятие, производящее ремонт или реконструкцию крана составляет пооперационные технологические карты ремонтных работ на основании ремонтной конструкторской документации и в соответствии с имеющимися на данном предприятии производственными мощностями и оборудованием. Технологические карты утверждает руководитель предприятия, производящего ремонт или реконструкцию крана.

На ремонтных чертежах должны быть указаны:

– поврежденные участки, подлежащие ремонту или замене;

– материалы, применяемые при замене;

– деформированные элементы и участки элементов, подлежащие исправлению (правками способы правки);

– типы сварных соединений и способы их выполнения;

виды обработки сварных швов после сварки;

– способы и нормы контроля сварных соединений (места, подлежащие контролю (проверке) физическими способами, количество механических испытаний и т.п.);

– допускаемые отклонения от номинальных размеров.

2.4 Контроль выполнения ремонтных работ

Контроль за выполнением ремонтных работ, предусмотренных настоящими ТУ, осуществляется соответствующими службами предприятия (организации), производившего ремонт, и включает в себя:

– контроль за соблюдением требований ремонтной документации и настоящих ТУ;

– лабораторный входной контроль качества применяемых материалов и соответствие их сертификатам (ГОСТ, ОСТ, ТУ);

– контроль соответствия заготовок и деталей размерам и допускам, в том числе после окончательной сборки и сварки;

– контроль сборки под сварку;

– контроль квалификации сварщиков и качества сварных соединений и сварочного оборудования;

– контроль технологической дисциплины (соблюдение режима сварки)

Для осуществления проектной задачи необходимо демонтировать стрелу.

Демонтаж стрелы происходит в следующем последовательности:

– установить стрелу на стойку поддержки стрелы

– опустить на землю крюковую подвеску

– снять клиновую обойму, снять зажим и освободить канат, после чего намотать канат на барабан.

– заглушить двигатель, отключить «массу» аккумуляторных батарей

– отсоединить провода, проложенные по стреле, слить гидравлическую жидкость

– отсоединить гидроцилиндр подъема стрелы от основания стрелы

– отсоединить от гидроцилиндров выдвижения(втягивания) секций стрелы рукава высокого давления.

– застропить стрелу в сборе и подцепить к крюку другого крана

– натянув стропы снять ось подъема стрелы

– снять стрелу с крана и уложить на грузовик для транспортировки в цех ремонта.

2.5 Участки ремонтного цеха

Ремонтный цех принимаем размерами 12000х12000. На плакате №4 приведена схема планировки оборудования в ремонтном цехе.

В ремонтном цехе предусмотрены участок заготовки деталей аппаратов, сварочный участок, механический участок и участок для подготовки оборудования к монтажу, также имеется мостовой подвесной кран грузоподъемностью 5 т.

На участке заготовки изготавливаются детали из фасонных прокатов, листовых фрагментов. Участок оснащен станками для резки листовых прокатов, ленточной пилой, гидравлическим прессом и верстками.

Сварочный участок оснащен электро и газосварочной аппаратурой, имеется приспособление для перекантовки свариваемых деталей

Механический участок оборудован металлорежущими станками: токарно-винторезный станок, фрезерный станок.

На поверхности стрелы имеются загрязнения, возникшие в процессе эксплуатации. Загрязнения мешают проведению ремонтно-обслуживающих работ, вызывая снижение производительности, и точности контроля и дефекации, влияя на качество ремонта и ресурс отремонтированных изделий. Для их удаления используют водные растворы технических моющих средств, выпускаемые в виде сыпучего, гигроскопичного белого или светло-желтого порошка. Препараты технически моющих средств не токсичны, пожаробезопасны и хорошо растворяются в воде.

Далее каждая деталь телескопической стрелы проверяется на наличие дефектов. Скрытые трещины, поры, раковины, пустоты и другие дефекты деталей определяют различными методами дефектоскопии: гидравлический, пневматический, магнитный, ультразвуковой, капиллярный, рентгеновский, радиационный и др. Выбор метода обусловливается габаритными размерами, материалом и вероятным расположением дефекта. Из результатов дефектоскопии деталей телескопической стрелы составляется ведомость дефектов. Ведомость дефектов нужна для определения объема ремонтных работ или количества элементов оборудования, которые требуется заменить.

Таблица 2.2 – Виды повреждения рабочего оборудования
