Существующая система РАС 220 кВ на ПС 220 кВ НПС-19 выполнена с помощью шкафа РАС типа Бреслер-0117.010.3512 производства ООО «НПП Бреслер» 2014 года выпуска.

Срок эксплуатации на 2016 год составляет 2 года. Данный комплекс РАС осуществляет регистрацию дискретных сигналов срабатывания существующих защит трансформаторов Т1 и Т2, а также регистрацию аналоговых сигналов тока и напряжения.

Система определения места повреждения на линиях 220 кВ со стороны ПС 220 кВ НПС-19 отсутствует.

Для центральной сигнализации на подстанции используется микропроцессорное устройство типа СИРИУС-ЦС-220-И1 производства ЗАО «РАДИУС Автоматика».

На подстанции реализована противоаварийная автоматика в составе шкафа САОН (специальная автоматика отключения нагрузки). САОН введена в действие с целью предотвращения нарушения устойчивости и разделения энергосистемы на части. Управляющее воздействие на САОН передается посредством внешнего сигнала по ВЧ каналу связи с подстанции Нерюнгринской ГРЭС. Выходные цепи шкафа САОН реализуют ступенчатое отключение нагрузки (согласно принимаемым внешним сигналам – ОН-1АЭ, ОН-2АЭ, ОН-3АЭ, ОН-4АЭ, ОН-5АЭ).

12 ХАРАКТЕРИСТИКА СУЩЕСТВУЮЩЕЙ СИСТЕМЫ АСУТП

В настоящий момент на ПС 220 кВ НПС-19 есть действующая система АСУ ТП реализованная в двух шкафах (основной и резервный).

Объектом управления системы АСУ ТП является силовое оборудование 220 кВ в следующем составе:

- Трансформаторы напряжения 220 кВ;

- Трансформаторы тока 220 кВ;

Коммутационная аппаратура 220 кВ (выключатели, разъединители, заземляющие разъединители).

Средствами системы обеспечивается возможность оперативного или оперативно-диспетчерского телеуправления коммутационными аппаратами. Передача команд управления от АРМ оператора в схему управления коммутационными аппаратами выполняется через микропроцессорные устройства РЗА по цифровым каналам передачи данных.

Источниками аналоговых сигналов об электрическом режиме для системы АСУ ТП являются первичные преобразователи: трансформаторы тока и напряжения.

13 СЕТИ СВЯЗИ.

13.1 ЦИФРОВАЯ АППАРАТУРА УПЛОТНЕНИЯ ВОЛС.

На ПС 220 кВ НПС-19 в здании ОПУ на ОРУ 110/220 кВ в помещении ЦСПИ присутствует действующая цифровая аппаратура уплотнения, в составе:

- Мультиплексор MUX;

- Мультиплексор Marconi PCM30U-OCH;

- Cisco -7 шт;

Возможность использования этого оборудования по данному титулу или необходимость его замены будет определена проектом.

13.2 ОБОРУДОВАНИЕ ВЧ ДЛЯ ОРГАНИЗАЦИИ КАНАЛОВ СВЯЗИ ПО ВЛ

На ПС 220кВ НПС-19 присутствует следующее действующее оборудование ВЧ для организации каналов связи по ВЛ установленное в помещении СДТУ ОПУ ПС 220кВ:

- АКСТ-2 «Линия-Ц» рабочие частоты 220-228/300-308, ф. В, ВЛ 220кВ Тында-2;

- УПК-Ц (РЗ и ПА) прм. ф. С, рабочие частоты 396/400

План расположения оборудования ВЧ связи представлен в приложении Ш.

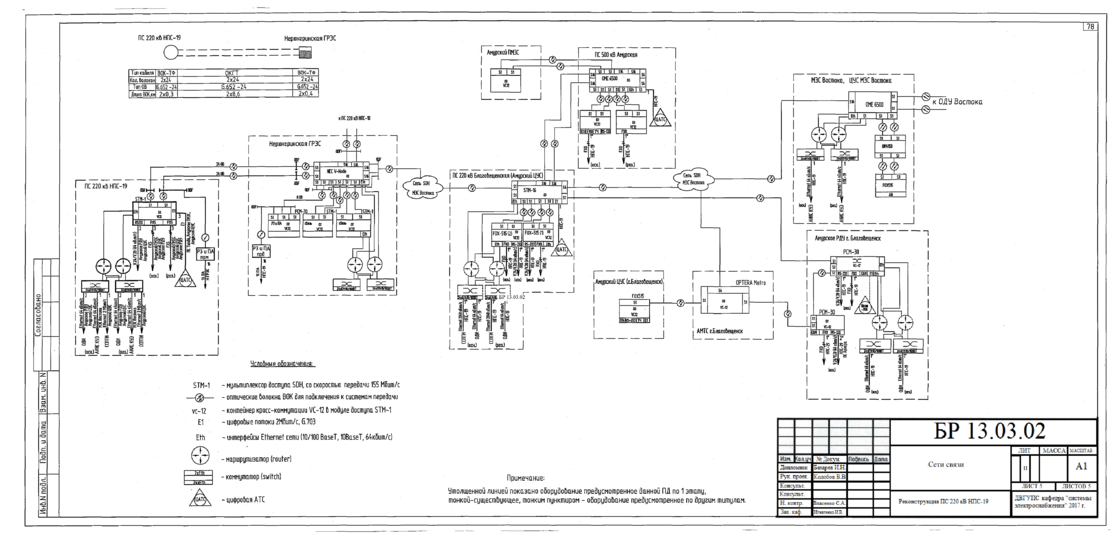

Структурная схема организации ВЧ связи по ВЛ представлена в приложении Щ.

Необходимость замены оборудования ВЧ будет определена проектом по согласованию с заказчиком и с собственником оборудования. Решение о замене оборудования ВЧ связи и ВЧ обработки будет принято в соответствии с техническим заданием и определено проектом только в случае технической необходимости, по согласованию с заказчиком и с собственником оборудования.

Возможность использования перечисленного выше оборудования по данному титулу или необходимость его замены будет определена проектом в соответствии с техническим заданием, по согласованию с заказчиком, а также в зависимости от проектных решений в части релейной защиты и противоаварийной автоматики. Необходимость замены оборудования ВЧ обработки также будет определена проектом. Замена оборудования для передачи сигналов РЗ и ПА, а также оборудования ВЧ обработки на обратных концах предусматривается в соответствии с техническим заданием и определяется проектом только в случае технической необходимости.

13.3 ОБОРУДОВАНИЕ ВНУТРИОБЪЕКТНОЙ СВЯЗИ

На ПС 220кВ НПС-19 установлена цифровая УПАТС NEC Univerge SV8300. На ее основе организованы:

- общестанционная корпоративная связь;

- диспетчерская телефонная связь;

- громкоговорящая поисковая связь и оповещение (ГГС) (Рис.1.14) – системный контроллер VM-3360 VA серии Venus совместно с усилителем 6 зон, 360 Вт, 50-20000Гц, усилитель VM-3360E для серии VM-3000, 6 зон, 360 Вт, 50-20000Гц;

- подвижная микросотовая связь стандарта DECT;

Для системы документирования диспетчерских переговоров установлено два комплекса системы записи переговоров (СЗП) “Phobos”. Для расшивки внешних и станционных кабелей и проводов установлен распределительный кросс на 1200 пар.

13.4 СПУТНИКОВАЯ СВЯЗЬ

На ПС 220 кВ НПС-19 спутниковая связь организована на базе земной спутниковой станции SkyEdge Pro. Схема указана в приложении ГГ.

Оборудование спутниковой связи показано на рисунке 8.4.1

13.5 ОБОРУДОВАНИЕ ГАРАНТИРОВАННОГО ЭЛЕКТРОПИТАНИЯ УСТРОЙСТВ СВЯЗИ

Электропитание оборудования систем связи организовано от системы бесперебойного гарантированного питания Flatpack 2 2000W/48VOC и аккумуляторных батарей Delta FT12-55, изображенных на рисунке 8.5.1, с временем автономной работы не менее 6 часов, так же от 2 секций щита собственных нужд 220кВ, через АВР.

ЗАКЛЮЧЕНИЕ

Целью выпускной квалификационной работы была реконструкция подстанции 220 кВ НПС-19 с необходимой заменой оборудования в связи с ее переприсоединении от КВЛ 220 кВ Нерюнгринская ГРЭС - Тында (I, II цепь) к проектируемой ВЛ 220 кВ Нерюнгринская ГРЭС - Нижний Куранах (Томмот) с врезкой на ПС 220 кВ НПС-19.

В качестве исходных данных был использованы сведения об установленном оборудовании на ПС и сроки введения его в эксплуатацию, схема включения подстанции в сеть 220 кВ, значение токов однофазного и трехфазного короткого замыкания, максимальные рабочие токи, предоставленные ФСК ЕЭС.

Было решено заменить встроенные трансформаторы тока в цепях выключателей и в ремонтной перемычке с увеличением величины номинального тока первичной обмотки с 500 до 890 А, а также замена гибких перемычек по аналогичному критерию между участками жесткой ошиновки с АС-240/32 на АС-300/39.

Кроме того, в связи с переприсоединением отходящих от подстанции ВЛ 220 кВ потребуется смонтировать оборудование связи на приемных порталах ОРУ 220 кВ НПС-19.

При выборе трансформаторов напряжения и трансформаторов тока была произведена проверка загрузки их вторичных обмоток приборами релейной защиты, учета и измерения. Устанавливаемое оборудование было проверено по условиям электродинамической стойкости действию токов КЗ и удовлетворяют этим условиям. Существующий трансформатор мощностью 400 кВА обеспечивает нагрузку собственных нужд подстанции и замена его не требуется.

В ОПУ в качестве АКБ установлена аккумуляторная батарея типа ОР8 фирмы «OLDHAM», которая состоит из 104 элементов. Емкость батареи - 200 Ач.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. РД 153–34.0–20.527–98. Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования[Текст]/ Под ред. Б. Н. Неклепаева. – М.: Изд-во НЦ ЭНАС, 2002. – 152 с.

2. ГОСТ 721–77. Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В[Текст]. – М.: Изд-во стандартов, 1977. – 5 с.

3. Неклепаев Б. Н. Электрическая часть электростанций и подстанций: справочные материалы для курсового и дипломного проектирования[Текст]: учеб пособие/ Б. Н. Неклепаев, И. П. Крючков. – 5–е изд., стер. – СПб: БХВ–Петербург, 2013. – 608 с.

4. СО 153–34.20.122–2006Стандарт организации ОАО «ФСК ЕЭС». Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35-750 кВ [Текст]. – Введ. 16-06-06. – «Энергосетьпроект», 2006.

5. ГОСТ 7746–2001. Трансформаторы тока. Общие технические условия [Текст]. – Минск: Изд-во стандартов, 2001. – 29 с.

6. ГОСТ 22483–77. Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования [Текст]. – М.: Изд-во стандартов, 1980. – 24 с.

7. ГОСТ 7746–2001. Трансформаторы напряжения. Общие технические условия [Текст]. – Минск: Изд-во стандартов, 2001. – 7с.

8. МИ 3023-2006. Рекомендации. Нормализация нагрузки вторичных цепей измерительных трансформаторов напряжения [Текст]. – ФГУП «ВНИИМС», 2006. – 7с.

9. РАО «ЕЭС России». Методические указания по применению ограничителей перенапряжения нелинейных в электрических сетях 6 – 35 кВ [Текст]. – Введ. 01-12-2004. – М. – 52 с.

10. РАО «ЕЭС России». Методические указания по применению ограничителей в электрических сетях 110–750 кВ [Текст]. – Введ. 30-09-1999. – М.: Изд-во Эл-Проект, 2000. – 71 с.

11. ГОСТ 9920-89. Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции [Текст]. – Введ. 30-06-1990. – М.: Изд-во стандартинформ, 2008. – 6 с.

12. Правила устройства электроустановок [Текст]. – 7 –е тзд. – М.: НЦ ЭНАС, 2006. – 552с.

13. РД 34.21.122-87 Инструкция по устройству молниезащиты зданий и сооружений [Текст]. – М.: Изд-во госэнергонадзор, 1995.

14. ГОСТ 12.1.038–82 Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов [Текст]. – Введ. 01-07-1983. – М.: Изд-во стандартов, 2001. - 4 с.

15. Правила эксплуатации электроустановок потребителей [Текст]. – Введ. 31-03-1992. – М.: Главэнергонадзор, 1997.

Приложение А

СВОДНЫЙ ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ ПОДСТАНЦИИ

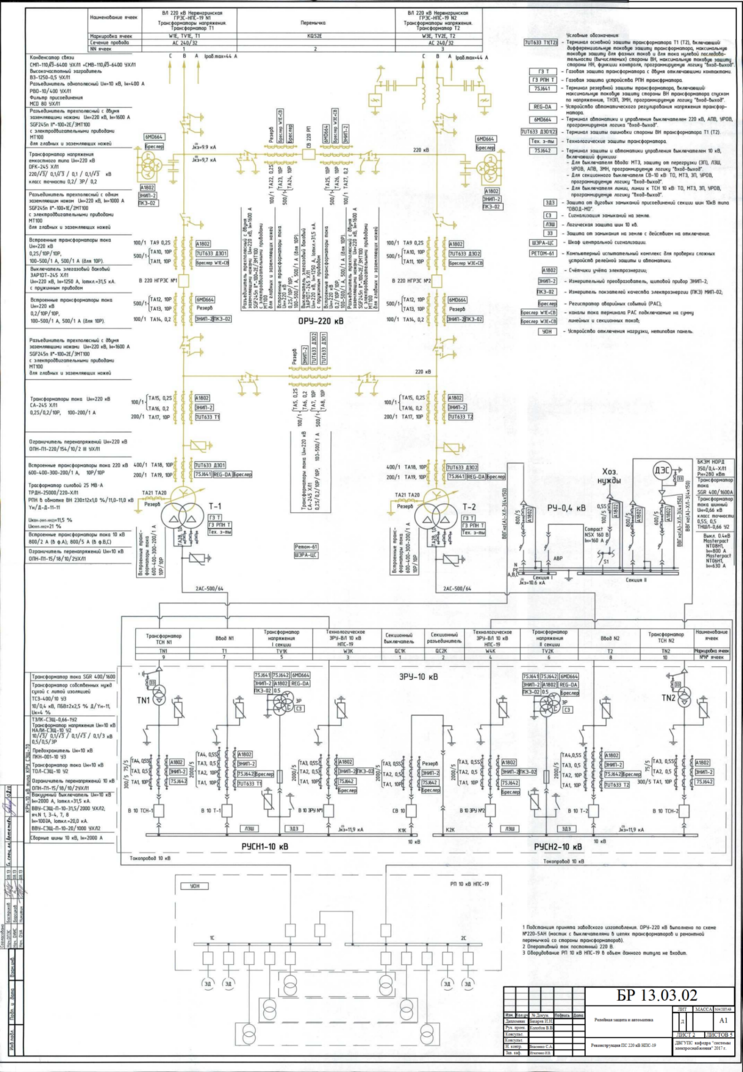

БР 13.03.02 022 001

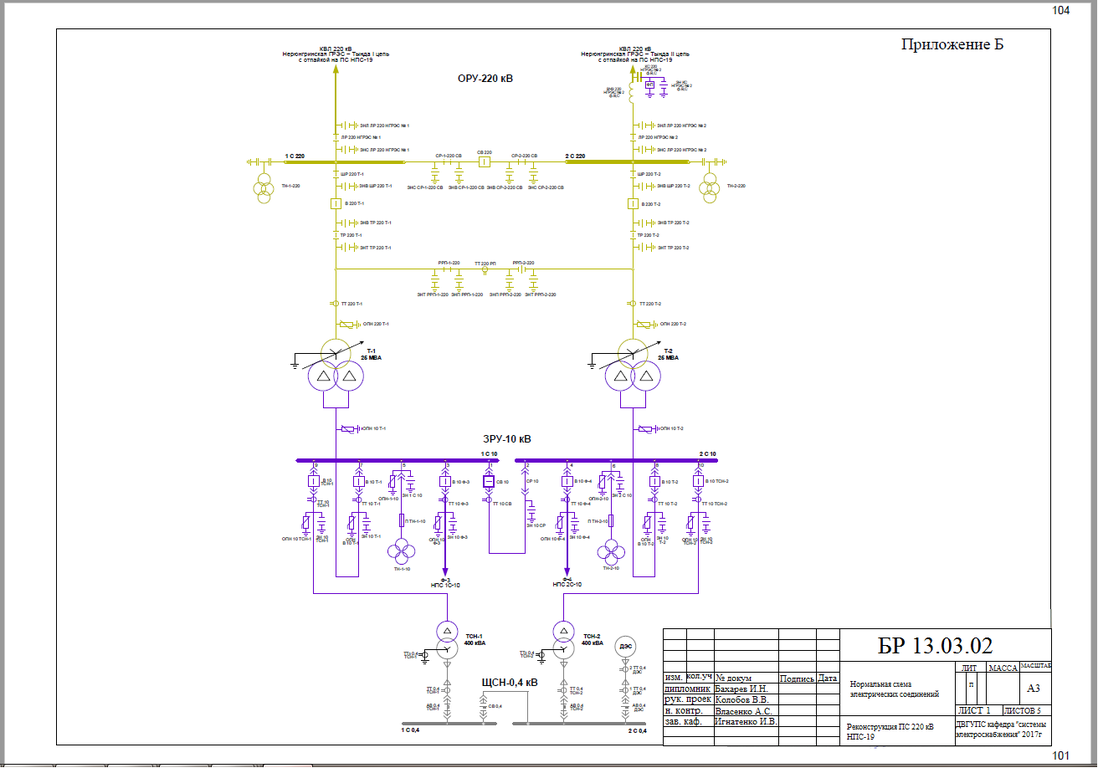

БР 13.03.02 022 002

БР 13.03.02 022 003

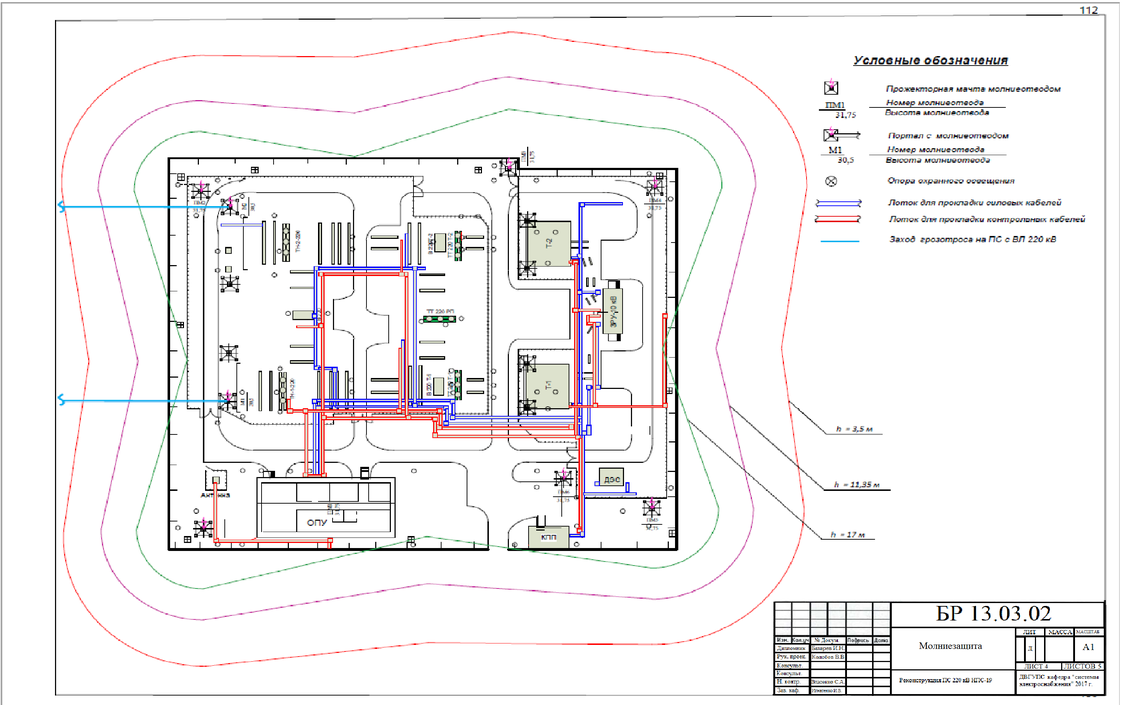

Условные обозначения

Прожекторная мачта

Номер молниеотвода

Высота молниеотвода

Номер молниеотвода

Портал с молниеотводом

Высота молниеотвода

Опора охранного освещения

Лоток для прокладки силовых кабелей

Лоток для прокладки контрольных кабелей

Заход грозотроса на ПС с ВЛ 220 кВ

БР 13.03.02 022 004

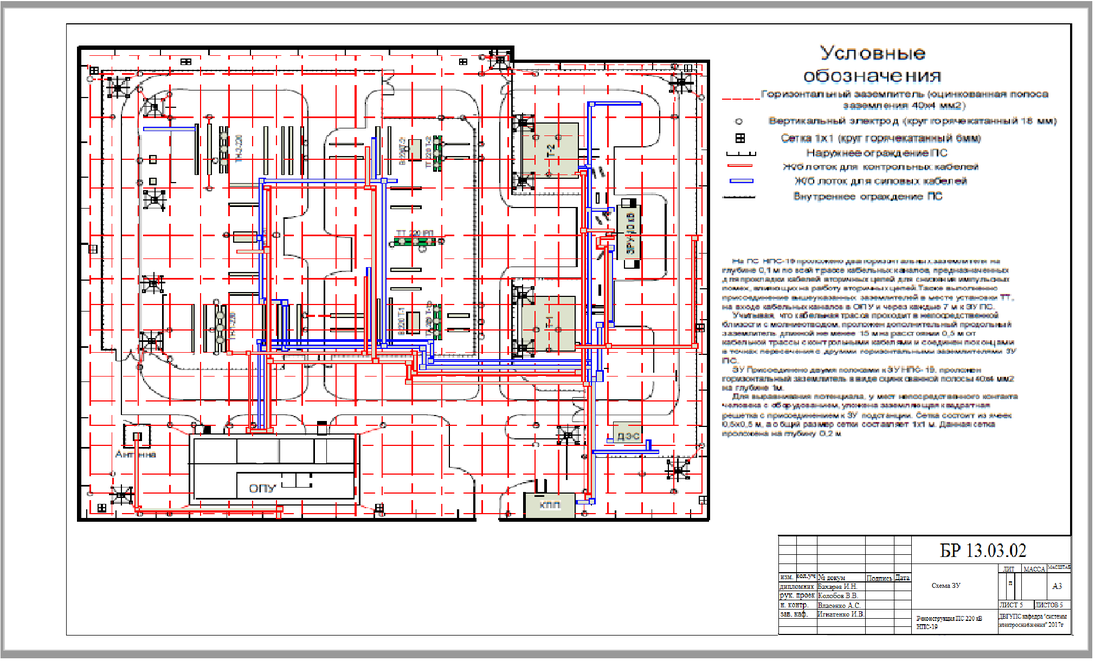

Условные обозначения

ж/б лоток для силовых кабелей

ж/б лоток для контрольных кабелей

Наружнее ограждение

Внутреннее ограждение ПС

Сетка 1х1

Вертикальный электрод

Горизонтальной заземлитель

БР 13.03.02 022 005

Характеристики
