а) выдающего наряд;

б) ответственного руководителя;

в) производителя работ.

Это лицо должно иметь группу по электробезопасности не ниже той, которая требуется для лиц, обязанности которых оно совмещает. При работах по наряду на электроустановках напряжением выше 1000 В без постоянного обслуживающего персонала лицам из оперативно-ремонтного персонала допускается совмещать обязанности допускающего и ответственного руководителя работ. В электроустановках напряжением до 1000 В разрешается совмещение обязанностей производителя работ и допускающего или допускающего и члена бригады.

На воздушных линиях электропередачи напряжением до и выше 1000 В допускается совмещать обязанности производителя работ и допускающего во всех случаях. Допуск бригады к работе по наряду. Перед допуском к работе ответственный руководитель и производитель работ совместно с допускающим проверяют выполнение технических мероприятий по подготовке рабочего места. Организационные мероприятия, обеспечивающие безопасность работ в электроустановках электростанций, подстанций и на кабельных линиях электропередачи (КЛ). В электроустановках подстанций и КЛ напряжением выше 1000 В по наряду должны производиться работы:

со снятием напряжения; без снятия напряжения на токоведущих частях и вблизи них; без снятия напряжения вдали от токоведущих частей, находящихся под напряжением, когда требуется установка временных ограждений; применением в РУ механизмов и грузоподъемных машин. Остальные работы вдали от токоведущих частей, находящихся под напряжением, могут выполняться по распоряжению, в том числе: работы в комплектных распределительных устройствах (КРУ) и КРУ наружной установки (КРУН), на тележках с оборудованием, выкаченных из шкафов, при условии, что дверцы или шторки шкафов заперты; работы в приводах и агрегатных шкафах коммутационных аппаратов, в устройствах вторичной коммутации, релейной защиты, автоматики, телемеханики и связи. B электроустановках напряжением до 1000 В работы на сборных шинах РУ, распределительных щитов, сборок, а также на присоединениях перечисленных устройств, по которым на сборные шины может быть подано напряжение, должны выполняться по наряду. На тупиковых присоединениях работы допускается выполнять по распоряжению. При работе в электроустановках подстанций и на КЛ, на которых напряжение снято со всех токоведущих частей, в том числе с выводов ВЛ и КЛ, при условии, что заперт вход в соседние электроустановки (сборки и шиты напряжением до 1000 В могут оставаться под напряжением), допускается выдавать один наряд для одновременной работы на всех присоединениях.

В РУ до 10 кВ с одиночной системой шин и любым числом секций при выводе в ремонт секции разрешается выдавать один наряд для работы на шинах и на всех или части присоединений этой секции. Допуск на все рабочие места секции может производиться одновременно; разрешается рассредоточение бригады по разным рабочим местам в пределах этой секции. Запрещается подготовка к включению или опробованию под напряжением любого присоединения секции до полного окончания работ по наряду. Один наряд для одновременного или поочередного производства работ на разных рабочих местах одного или нескольких присоединений без оформления перевода с одного рабочего места на другое с рассредоточением бригады по разным рабочим местам допускается выдавать в следующих случаях: при прокладке и перекладке силовых и контрольных кабелей, испытаниях оборудования, проверке устройств защиты, блокировки, автоматики и т.п.; При ремонте коммутационных аппаратов, когда их приводы находятся в другом помещении; при ремонте отдельного кабеля в туннеле, коллекторе, колодце, траншее, котловане при ремонте отдельного кабеля, выполняемом в двух котлованах или в ЗРУ и находящемся рядом котловане, когда расположение рабочих мест позволяет производителю работ (наблюдающему) осуществлять надзор за бригадой. При производстве работ все рабочие места должны быть подготовлены до начала допуска. В случае рассредоточения бригады по разным рабочим местам допускается пребывание одного или нескольких членов бригады, имеющих группу по электробезопасности не ниже III, отдельно от производителя работ; членов бригады, которым предстоит находиться отдельно от производителя работ, последний должен привести на их рабочие места и проинструктировать в отношении безопасности работы.

ЗАКЛЮЧЕНИЕ

В ходе выполнения ВКР выбраны типы основных и резервных защит для ВЛ Ерковецкая ТЭС – Амурская №1 и на ОРУ 500 кВ Ерковецкой ТЭС, были рассчитаны их уставки срабатывания защит и реле.

На основе проектной документации Ерковецкой ТЭС была составлена схема замещения сети, был произведен расчет прямой и нулевой последовательности линии. После определения сопротивлений, были рассчитаны токи КЗ в узлах энергосистемы с помощью программы TKZ-3000.

В качестве основной защиты линии выбрана продольная дифференциальная защита на терминале RED-670, расчет производился посредством отстройки ДЗЛ от ёмкостного тока линии, от максимального тока нагрузки, а также по условию отстройки от броска тока намагничивания АТ при опробовании АТ-500/220 кВ на стороне шин ОРУ 500 кВ Амурской ПС. Чувствительность защиты удовлетворяет необходимым требованиям.

В качестве резервной защиты выбран комплект ступенчатых защит на терминале REL-670, произведен расчет трех ступеней дистанционной защиты, а также четырех ступеней токовой защиты нулевой последовательности. По результатам расчета можно сделать вывод о том, что дальнее резервирование обеспечивается на всех отходящих линиях Амурской ПС, за исключением линии Амурская – Бурейская ГЭС, которая не резервируется от междуфазных замыканий.

Произведен расчет уставок ДЗШ 500 кВ на Ерковецкой ТЭС на терминале REB-670. По итогам расчета были получены уставки, необходимые для надежной и правильной работы, рассчитан коэффициент чувствительности защиты.

Выбраны параметры срабатывания автоматики выключателя на терминале REC-670. Произведен расчет АПВ и УРОВ.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Разработка схемы выдачи мощности Ерковецкой ТЭС [Текст] / «Фонд энергетического развития». ­ Москва, 2016. ­ 560 с.

2. Справочник по проектированию электрических сетей [Текст] / под ред. Д.Л. Файбисовича. – 4-е изд., перераб. и доп. – М.: ЭНАС, 2012. – 376с. : ил.

3. Терминалы защит серии RED-670. Техническое справочное руководство [Текст] ООО «АББ Автоматизация», 1MRK 506 275-UEN, 2007 г.

4. Терминалы защит серии REL-670. Техническое справочное руководство [Текст] ООО «АББ Автоматизация», 1RLF 066 895-DAN, 2008 г.

5. Терминалы защит серии REB-670. Техническое справочное руководство [Текст] ООО «АББ Автоматизация», 6OPK 904 271-NXQ, 2007 г.

6. Терминалы защит серии REC-670. Техническое справочное руководство [Текст] ООО «АББ Автоматизация», 6DNW 483 842-MEW, 2009 г.

7. Овчинников, В.В. Автоматическое повторное включение [Текст]: Библиотека электромонтера / В.В. Овчинников – М.: Энергоатомиздат, 1996. – 96с.

8. Таубес, И.Р. Устройство резервирования отказа выключателя в сетях 110-220 кВ [Текст]: Библиотека электромонтера / И.Р. Таубес. – М.: Энергоатомиздат, 1988. – 88с.

9. Правила устройств электроустановок: Все действующие разделы ПУЭ-6 и ПУЭ-7 [Текст]. – Новосибирск: Норматика, 2014. – 464 с.

10. Руководящие указания по релейной защите. Вып.11. Расчеты токов короткого замыкания для релейной защиты и системной автоматики в сетях 110-750 кВ [Текст]. – М.: Энергия, 1980. – 88с., ил/

11. Руководящие указания по релейной защите. Вып.12. Токовая защита нулевой последовательности от замыканий на землю линий 110-500 кВ [Текст]. Расчеты. – М.: Энергия, 1980. – 88с., ил.

12. Герхард Циглер. Цифровая дистанционная защита: Принципы и применение [Текст]. - М.:Энергоиздат, 2005г.-321 с.

13. Стандарт организации ОАО «ФСК ЕЭС». СТО 56947007-29.240.10.028-2012: Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35–750 кВ. [Текст]: –2009. – 96с/

14. Методические указания по выбору параметров срабатывания устройств РЗА подстанционного оборудования производства ООО НПП «ЭКРА» [Текст], ОАО «ФСК ЕЭС», 2009.

15. Афанасьев В.В.. Трансформаторы тока. [Текст] / В.В. Афанасьев. – Л.: Энергоатомиздат, 1989. – 416 с/

16. Трансформаторы тока. Общие технические условия. [Текст]: ГОСТ 7746-2001. – Введ. 2003-01-01. – М.: Госстандарт России, 2001.

17. Долин, П. А. Основы техники безопасности в электроустановках [Текст]: учебное пособие для вузов/ П. А. Долин – 2-е изд., перераб. и доп. – М.: Энергоатомиздат, 1984. – 448с.

18. Гура, Д.Н. Применение «жесткой» и «гибкой» логики в микропроцессорных устройствах релейной защиты (МП УРЗА). Проблемы совместимости УРЗА различных производителей. [Текст] // Вестник науки Сибири. – 2015. – Спецвыпуск (15). – С. 43–47.

ПРИЛОЖЕНИЕ А

(Справочное)

Расчет сопротивлений линии и занесение данных в TKZ-3000

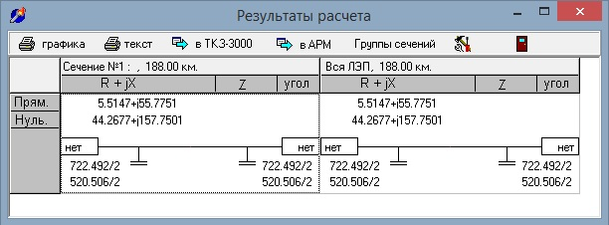

Рис. А.1 - Пример расчет сопротивления линии Ерковецкая ТЭС – Амурская №1 в программе PL62W

Рис. А.2 - Пример расчет сопротивления линии Ерковецкая ТЭС – Хэйхэ №1 в программе PL62W

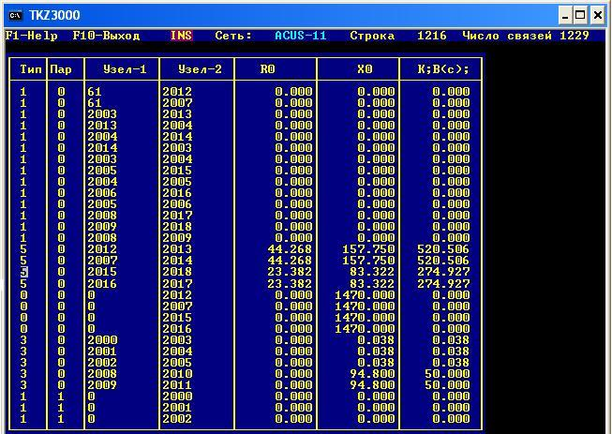

Рис. А.3 - Пример составления таблицы нулевой последовательности в программе TKZ-3000

ПРИЛОЖЕНИЕ Б

(Справочное)

Расчет тока КЗ для проверки чувствительности ДЗЛ

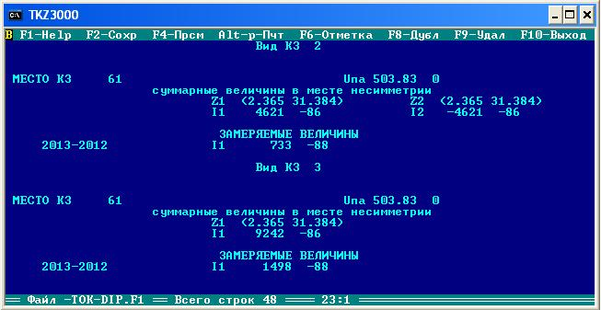

Рис. Б.1 - Пример расчета минимального тока КЗ: место КЗ 61 – шины Амурской ПС

ПРИЛОЖЕНИЕ В

(Справочное)

Расчет дистанционной защиты

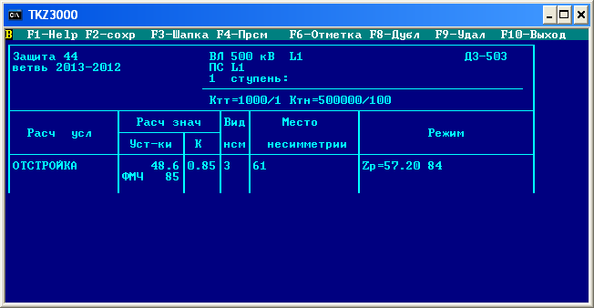

Рис. В.1 - Пример расчета 1 ступени ДЗ: место КЗ 61 – шины Амурской ПС

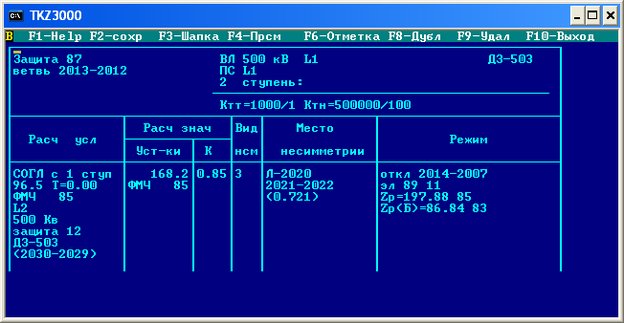

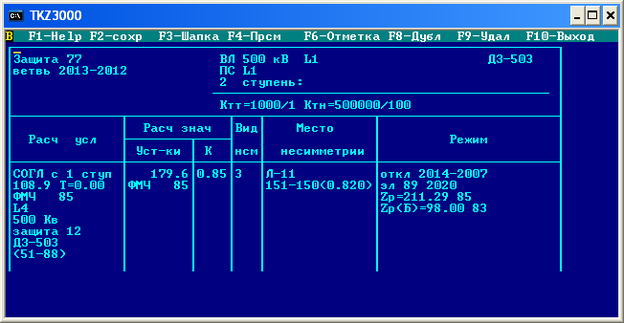

Рис.В.2 - Расчет 2 ступени ДЗ для линии ЕТЭС – Амурская №1 через согласование с линией Амурская – БГЭС

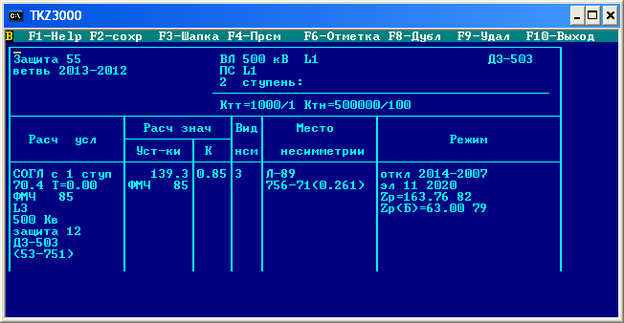

Рис.В.3 - Расчет 2 ступени ДЗ для линии ЕТЭС – Амурская №1 через согласование с линией Амурская – ЗГЭС №1

Рис.В.4 - Расчет 2 ступени ДЗ для линии ЕТЭС – Амурская №1 через согласование с линией Амурская – ЗГЭС №2

Рис.В.5 - Расчет 2 ступни ДЗ для линии ЕТЭС – Амурская №1 через согласование с линией Амурская – ЕТЭС №2

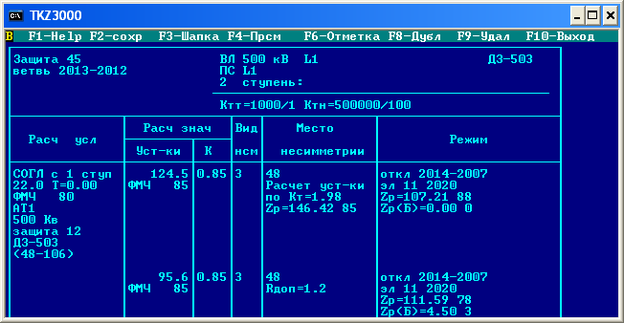

Рис.В.6 - Расчет 2 ступени ДЗ для линии ЕТЭС – Амурская №1 через согласование с ДЗ АТ1 на Амурской ПС

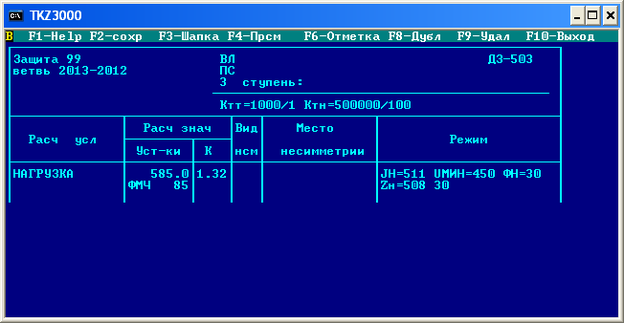

Рис.В.7 - Расчет 3 ступени ДЗ для линии ЕТЭС – Амурская №1 через отстройку от нагрузочного тока

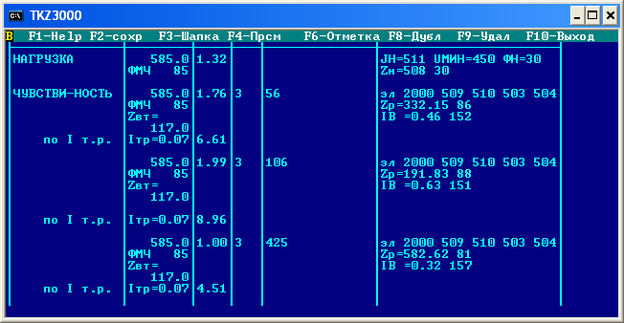

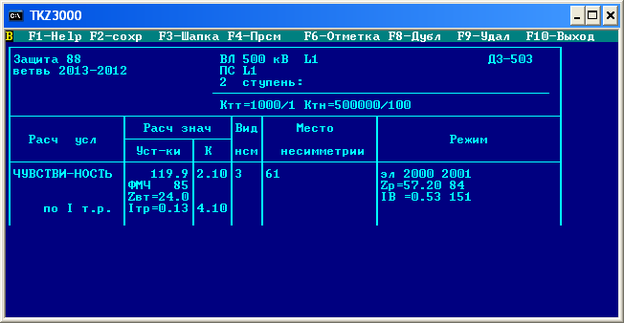

Рис.В.8 - Расчет коэффициента чувствительности второй ступени ДЗ в минимальном режиме энергосистемы

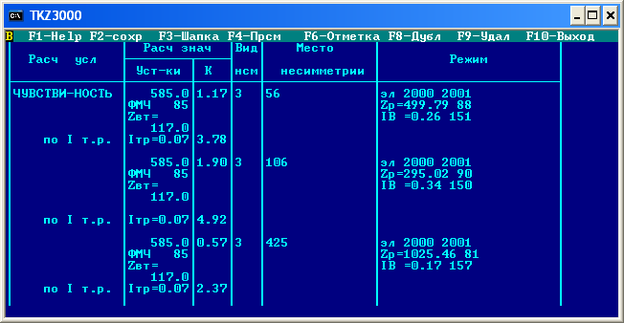

Рис.В.9 - Расчет коэффициента чувствительности третьей ступени ДЗ

Рис.В.10 - Расчет коэффициента чувствительности третьей ступени ДЗ
