Для того чтоб рассчитать затраты на отдельные противопожарные минерализованные полосы надо:

(4.3)

Нельзя забывать о том что данный норматив рассчитывался для полосы шириной 1,4м. По этому для и нужно составлять пропорцию, но сначала посчитать какие были бы затраты,если бы ширина этих противопожарных минерализованных полос была 1,4м.

С помощью этих вспомогательных данных можно составлять пропорцию между рублями и шириной:

,руб. – затраты на противопожарную минерализованную полосу;

,м – ширина противопожарных минерализованных полос.

Теперь подставляем численные значения и высчитываем и :

Теперь есть все численные данные чтоб рассчитать все затраты по устройству противопожарных минерализованных работ в селе Некрасовка Хабаровского края, воспользуемся формулой (4.2):

W=

Приведённые в данной главе расчёты, показывают и доказывают то, что противопожарные минерализованные полосы являются не только одним из самых эффективных и простых из противопожарных разрывов, но и дешевле чем среднегодовые затраты на тушение лесных пожаров, не говоря о том, какой урон могут нанести лесные пожары населённому пункту.

5 Техника безопасности при устройстве противопожарных минерализованных полос

5.1 Основные понятия

Техника безопасности – система организационных мероприятий и технических средств, направленных на предотвращение воздействия на работающих опасных производственных факторов, являющихся причиной травм или внезапного резкого ухудшения здоровья.

Техника безопасности является частью охраны труда и включает такие мероприятия, как обучение и инструктаж работающих по вопросам безопасности труда, поддержание в технически безопасном состоянии зданий и сооружений, оснащение вновь создаваемого и эксплуатируемого производственного оборудования защитными и предохранительными устройствами, разработку средств коллективной и индивидуальной защиты работающих от воздействия опасных и вредных производственных факторов, а также организацию обеспечения этими средствами рабочих и служащих.

Мероприятия по технике безопасности основаны на требованиях нормативной документации, разрабатываемой и утверждаемой в развитие соответствующих статей трудового законодательства.

Основными нормативными документами, регламентирующими безопасность труда, являются государственные и отраслевые стандарты системы безопасности труда.

На каждом предприятии, в учреждении и организации существует система обучения, инструктажа и аттестации работающих по вопросам безопасности труда, организуются кабинеты по охране труда. Неотъемлемая составная часть этой работы – пропаганда вопросов охраны труда с использованием плакатов, радио, кинофильмов, лекций и бесед с работающими.

Техническая безопасность производственного оборудования должна обеспечиваться как на стадиях его разработки и изготовления, так и в ходе эксплуатации. Все разрабатываемое, серийно выпускаемое и эксплуатируемое оборудование должно отвечать требованиям системы стандартов безопасности труда и другой нормативно-технической документации по безопасности труда. Особое значение имеет создание и внедрение в производство полностью безопасных машин и технологического оборудования, исключающих применение дополнительных средств техники безопасности при их эксплуатации. Аналогичным образом должна обеспечиваться безопасность технологических процессов [14].

5.2 Технические характеристики бульдозера ДТ-75

В данной выпускной квалификационной работе для прокладки противопожарных минерализованных полос использовался бульдозер ДТ-75 (рисунок 5.1)себя как надежный помощник при выполнении работ разной сложности.Обладает впечатляющими техническими характеристиками, хотя базовая модель начала выпускаться более 45 лет назад. Пригоден для работы как в поле, так и на стройке.

Рассматриваемый тип техники может оснащаться самыми различными типами двигателей:

- СМД-14;

- СМД-18Н;

- А-41.

Средним по мощности двигателем является А-41 – 90 л. с. СМД-18Н – двигатель, в который установлена система турбонаддува, что делает его мощнее на порядок, – 95 л. с., как и у двигателя СМД-14. Также имеется модификация бульдозера, которая оснащается 75-сильным двигателем. Конкретная модель выбирается в зависимости от работы, которая будет выполняться бульдозером. Если предполагается работа в поле, – плугом, бороной и другим подобным навесным оборудованием, – вполне подойдет и маломощный трактор с 75-ю лошадиными силами под капотом.

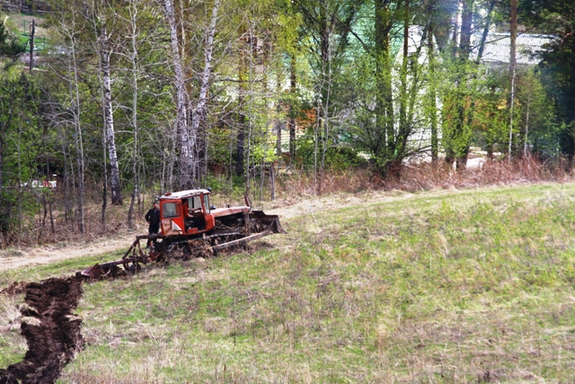

Рисунок 5.1 Бульдозер ДТ-75

Если же необходимо выполнять более сложные и тяжёлые работы, – отвал твердых почв, валка леса и транспортировка леса, а также другие подобные, – оптимальным выбором станет ДТ-75 с мощным двигателем СМД18Н, который оснащается турбонаддувом. Двигатель располагается в передней части бульдозера. Диаметр рабочего цилиндра составляет 120 мм, длина хода поршня – 140 мм. Данные параметры могут быть большими, это зависит от марки и модификации двигателя. Рабочий объём цилиндров составляет не менее 6,33 л. Этот параметр может изменяться в широком диапазоне, в зависимости от конкретной модели двигателя и его модификации. Также рабочий объём может изменяться в процессе эксплуатации после выполнения капитального ремонта – блоки цилиндров растачиваются. Масса двигателя колеблется в довольно широких пределах: от 670 до 800 кг. Например, вес двигателя СМД-14 составляет 675 кг. Двигатели бульдозера имеют жидкостное охлаждение. Тосол или иной теплоноситель циркулирует через радиатор, который состоит из 155 овальных трубок из латуни и надетых на них 208 латунных пластин для дополнительного охлаждения.

Габаритные размеры каждой трубки – 18×3 мм, толщина стенки – 0,1 мм. Емкость радиатора вместе с расширительным бочком составляет 28 л. Некоторое время назад начался выпуск новой модификации тракторов, которые оснащаются финскими двигателями Sisu.

Данный агрегат является турбированным, что придает ему дополнительную мощность и больший крутящий момент в сравнении с аналогичными машинами отечественного производства. Мощность его составляет 98 л. с. Скорость вращения коленчатого вала двигателя – 1 800 об/мин. Все двигатели являются дизельными, что дает возможность существенно экономить на топливе. Емкость топливных баков, которые устанавливаются на ДТ-75, составляет около 300 л. Учитывая довольно значительный расход, связанный с мощностью двигателей и спецификой работы, можно сказать, что объём бака для горючего выбран оптимально. Удельный расход при нормальных условиях эксплуатации – приблизительно 195 г/л.с.ч.

Несмотря на свою кажущуюся массивность, рассматриваемая модель имеет довольно небольшой вес. В зависимости от модификации он колеблется от 6 до 7,5 т, что позволяет легко работать с различным навесным оборудованием, в том числе и с тем, которому необходимо сильное давление. Такой вес делает возможным перемещение ДТ-75 специальными транспортными платформами, которые чаще всего рассчитаны на гораздо большую массу транспортируемой техники. С учетом конструкции ходовой части вес позволяет технике не проваливаться даже в очень мягкий и болотистый грунт.

Бульдозер обладает сравнительно небольшими габаритными размерами. Его длина составляет 3 480 мм, ширина – 1 890 мм, высота – 2 650 мм. Это позволяет свободно размещать технику на специализированных транспортных платформах, а также просто в кузовах тягачей различного рода. Такие размеры позволяют легко загнать данный бульдозер даже в небольшой бокс для выполнения ремонтных работ или хранения. Кроме того, ДТ-75 можно разместить на очень малой площади.

Самой важной особенностью кабины рассматриваемой модели трактора является её комфортность. Кабина оснащается специальными установками для обогрева и охлаждения, которые включаются в зависимости от погоды. Установка вентиляции при всех исправных механизмах включается автоматически, достаточно лишь закрыть окна. Внутрь кабины подается полностью очищенный и воздух, который охлаждается и дополнительно увлажняется. Таким образом, водитель не только чувствует себя комфортно, но и бережёт свое здоровье, – вероятность получить тепловой удар сведена к минимуму. Количество воздуха, обрабатываемого установкой за час, составляет более 300 л.

Если температура за пределами кабины невелика или вообще находится ниже отметки ноль градусов, можно включить специальный калорифер. Он подогреет воздух до нужной температуры и избавит водителя от необходимости работать, закутавшись в верхнюю одежду. Тем самым существенно повышается уровень комфорта. Размеры кабины варьируются в зависимости от модификации трактора. Самые первые версии рассматриваемой модели трактора оснащались кабинами закрытого типа, по подобию ГАЗ-51. Имелось два места: одно для водителя, второе для пассажира трактора. Сиденье в кабине можно было легко регулировать при помощи специальных рукоятей. Стандартная высота кабины составляет 2 304 мм – достаточно для того, чтобы можно было с легкостью обрабатывать землю под кронами деревьев. Также некоторое время выпускалась кабина, высота которой составляла 2 923 мм. Она отличалась от менее габаритного аналога присутствием водяной охладительной установки, что позволяло охлаждать воздух внутри намного быстрее и с большим КПД.

Ходовая часть бульдозера универсальна и обладает отличными характеристиками, что позволяет эксплуатировать её в самых сложных условиях. Относительно большой дорожный просвет равен приблизительно 37 см. Техника может легко перемещаться даже по глубоким колеям, а также по лесу, где в большом количестве могут валяться стволы деревьев и другие предметы, которые могут создать помехи движению. Столь большой клиренс дает возможность без затруднений двигаться и по зыбкому, болотистому грунту. Бульдозер не будет садиться днищем на грунт и застревать. Ширина каждой гусеницы составляет приблизительно 370 мм. Это говорит о том, что вся масса трактора распределяется по довольно большой площади поверхности.

Количество звеньев в каждой гусенице равно 42 шт., при необходимости их легко можно заменить (если произошел разрыв). Вес каждой гусеницы составляет 382 кг, – относительно немного, если учитывать общую массу трактора и габариты самой гусеницы. К особенностям гусениц можно смело отнести своеобразную систему зацепления за поверхность: множество специальных грунтозацепов покрывают деталь по всей длине. Именно они придают ДТ-75 отличные ходовые характеристики. Бульдозер имеет довольно большой диапазон скоростей – 7 ступеней. Скорость движения составляет 5,45-9,3 км/ч, что дает возможность легко подобрать нужную передачу для конкретных условий передвижения. Чем больше нагрузка на оси при наличии прицепного устройства, тем ниже должна быть передача. Это позволяет избежать пробуксовывания. Данный бульдозер имеет тяговый класс 3. Это означает, что техника может развивать на стерне при нормальных условиях (влажности, давлении и грунте) тяговое усилие, которое дает возможность без затруднений передвигать вес до 3 т.

Техника может оснащаться различным навесным оборудованием. Управление им осуществляется при помощи специальной гидравлической системы, которая оснащается двумя рабочими цилиндрами. Угол отвала при отклонении от оси трактора может достигать 26-270. Это позволяет легко убирать с дороги снег или создавать насыпи. За один проход стандартный отвал убирает слой грунта высотой до 100 см.

Скорость работы отвала (поднимание и опускание) составляет 15 см/с. Поэтому выполнение любых работ с применением навесного оборудования происходит довольно быстро. Высота, на которую ДТ-75 может поднимать отвал, составляет более 600 мм. Масса навесного оборудования для бульдозера, с которым он будет работать без затруднений, достигает 900 кг. Это позволяет не экономить на прочности материала, который применяется для изготовления отвалов и другого дополнительного оборудования.
