Поле Номер заказа (OrdersId) – является внешний ключ таблицы, а также первичный ключ таблицы Заказ (Order).
Таблица 3.10 – Заказ Продукта (OrderProduct)
| Название | Код | Тип |
| Номер | Id | Числовой (int) |
| Количество | Count | Числовой (int) |
| Номер заказа | OrdersId | Числовой (int) |
| Номер продукта | ProductId | Числовой (int) |
Таблица 3.11 – Данная таблица содержит в себе подробную информацию о продукте.
Поле Номер (Id) – является первичным ключом таблицы.
Поле Номер категории продукта (CategoryProductId) – является внешний ключ таблицы, а также первичный ключ таблицы Категория Продукта (CategoryProduct).
Таблица 3.11 – Продукт (Product)
| Название | Код | Тип |
| Номер | Id | Числовой (int) |
| Наименование | Name | Текстовый (string) |
| Описание | Description | Текстовый (string) |
| Код товара | ProductCode | Числовой (int) |
| Изображения | FirstImage | Текстовый (string) |
| Гарантия | Warranty | Числовой (int) |
| Страна Производителя | CountryManufacturer | Текстовый (string) |
| Производитель | Manufacturer | Текстовый (string) |
| Количество | Quantity | Числовой (int) |
| Дата добавления | DateUpload | Дата/время (DateTime) |
Окончание таблицы 3.11
| Название | Код | Тип |
| Новый | IsNew | Логический (bool) |
| Скидка | IsSale | Логический (bool) |
| Рекомендуемые | IsRecommended | Логический (bool) |
| Отсутствует | IsAbsent | Логический (bool) |
| Цена | Price | Числовой (int) |
| Старая Цена | OldPrice | Числовой (int) |
| Количество купивших | QuantityBought | Числовой (int) |
| Номер категории продукта | CategoryProductId | Числовой (int) |
Таблица 3.12 – Данная таблица содержит в себе название роли пользователя в системе.
Поле Номер (Id) – является первичным ключом таблицы.
Таблица 3.12 – Роль (Role)
| Название | Код | Тип |
| Номер | Id | Числовой (int) |
| Название роли | RoleName | Текстовый (string) |
Таблица 3.13 – Данная таблица является справочником содержащая в себе название и описания типа характеристики.
Поле Номер (Id) – является первичным ключом таблицы.
Таблица 3.13 – Тип Характеристики (TypeCharacteristic)
| Название | Код | Тип |
| Номер | Id | Числовой (int) |
| Наименование | Name | Текстовый (string) |
| Описание | Description | Текстовый (string) |
Таблица 3.14 – Данная таблица содержит в себе информацию о пользователе.
Поле Номер (Id) – является первичным ключом таблицы.
Таблица 3.14 – Пользователь (User)
| Название | Код | Тип |
| Номер | Id | Числовой (int) |
| Адрес электронной почты | | Текстовый (string) |
| Фамилия | FirstName | Текстовый (string) |
| Имя | LastName | Текстовый (string) |
| Изображения | Image | Текстовый (string) |
| Активен | IsActivity | Логический (bool) |

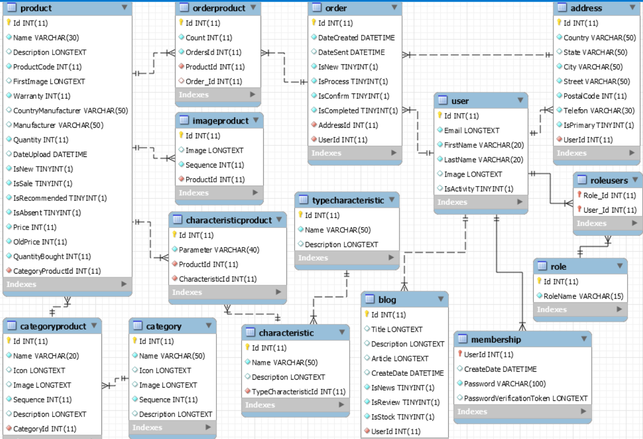

На рисунке 3.1 показана диаграмма EER созданная в MySQL Workbench, на основе реальной базы данных находящаяся на MySQL Server.
Рисунок 3.1 – Диаграмма EER
4 Практическая часть
4.1 Выбор и обоснование технологии проектирования
Объектно-ориентированное проектирование – методология проектирования, соединяющая в себе процесс объектной декомпозиции и приемы представления логической, физической, статической и динамической моделей проектируемой системы.
Прежде чем приступить к разработке системы необходимо иметь четкое описание методологии разработки, адаптированной к конкретному проекту. На основе выбранной методологии производится выбор конкретных проектных инструментов и программных средств.
Основным базисом любого Интернет-магазина, от которого зависит его дальнейшая судьба, является его программное обеспечение (ПО).
От наличия специальных автоматизированных функций в системе управления Интернет-магазина зависит, сколько сил и времени понадобится на его будущую раскрутку, продвижение на ведущие позиции в поисковых системах, а значит и на её стоимость. И это далеко не единственный фактор, на который оказывает влияние уровень программного обеспечения.
Разработка программного обеспечения Интернет-магазина – это сложный, многоступенчатый процесс. От того, насколько качественно оно будет выполнено, зависит работоспособность сайта, удобство администрирования, его продвижение в поисковиках.
Под моделью программного обеспечения в общем случае понимается формализованное описание системы программного обеспечения на определенном уровне абстракции. Каждая модель определяет определённый аспект системы, использует набор диаграмм и документов заданного формата, а также отражает точку зрения и является объектом деятельности различных людей с конкретными интересами, ролями или задачами. Графические (визуальные) модели представляют собой средства для визуализации, описания, проектирования и документирования архитектуры системы. Хорошие модели являются основой взаимодействия участников проекта и гарантируют корректность архитектуры. Поскольку сложность систем повышается, важно располагать хорошими методами моделирования. Хотя имеется много других факторов, от которых зависит успех проекта, но наличие строгого стандарта языка моделирования является весьма существенным. Состав моделей, используемых в каждом конкретном проекте, и степень их детальности в общем случае зависят от следующих факторов:
-
сложности проектируемой системы;
-
необходимой полноты ее описания;
-
знаний и навыков участников проекта;
-
времени, отведенного на проектирование.
4.2 Выбор и обоснование инструментальных средств разработки
Выбирая инструментальное средство разработки, я, прежде всего, принял во внимание все имеющиеся в наличии ресурсы и требования к разрабатываемой системе.
Проанализировав, я пришел к выводу, что наиболее надежными средствами будут:
Microsoft Visual Studio 2017 Community – ASP.NET MVC
Visual Studio Community – бесплатная полнофункциональная интегрированная среда разработки для учащихся, разработчиков открытого ПО и отдельных разработчиков.
Современные веб-инструменты
Visual Studio предлагает общедоступные инструменты и гибкость, необходимые для создания и развертывания современных веб-приложений.
ASP.NET – это веб-платформа, предоставляющая все необходимые службы для создания серверных веб-приложений корпоративного класса. ASP.NET создана на основе платформы .NET Framework, поэтому все функции .NET Framework доступны для приложений ASP.NET. Приложения могут быть написаны на любом языке, совместимом со средой CLR, включая Visual Basic и C#.
ASP.NET является открытой веб-фреймворк источник для создания современных веб-приложений и служб с .NET. ASP.NET создает веб-сайты, основанные на HTML5, CSS и JavaScript, которые просто, быстро, и может масштабироваться до миллионов пользователей.
ASP.NET MVC дает мощный, узоры на основе способ создания динамических веб-сайтов, что позволяет четкое разделение проблем и что дает вам полный контроль над разметкой для приятной, гибкой разработки. ASP.NET MVC включает в себя множество функций, которые позволяют быстро, TDD-дружеские разработкам для создания сложных приложений, использующих новейшие веб-стандарты.
Платформа ASP.NET MVC базируется на взаимодействии трех компонентов: контроллера, модели и представления. Контроллер принимает запросы, обрабатывает пользовательский ввод, взаимодействует с моделью и представлением и возвращает пользователю результат обработки запроса.
Модель представляет слой, описывающий логику организации данных в приложении. Представление получает данные из контроллера и генерирует элементы пользовательского интерфейса для отображения информации.
MySQL Workbench
MySQL Workbench является приложением дизайна визуальной базы данных следующего поколения, которые могут быть использованы для эффективного проектирования, управления и схема базы данных документов. Она доступна как, с открытым исходным кодом и коммерческих изданий.
MySQL Workbench представляет собой графический инструмент для работы с серверами MySQL и базами данных. MySQL Workbench полностью поддерживает версию сервера MySQL 5.5 и выше. Он также совместим с более ранними версиями сервера MySQL 5.x, за исключением некоторых ситуациях (например, отображение списка процессов) за счет измененных системных таблиц. Он не поддерживает MySQL версии сервера 4.x.
Функциональность MySQL Workbench охватывает пять основных тем:
-
SQL Development – позволяет создавать и управлять подключениями к серверам баз данных. Наряду с позволяет настроить параметры подключения, MySQL Workbench обеспечивает возможность выполнения запросов SQL на соединения базой данных помощью встроенного редактора SQL.
-
Data Modeling – позволяет создавать модели схемы базы данных графическом, назад и вперед между инженером схемой и живой базой данными и редактировать все аспекты вашей базы данных помощью всеобъемлющего редактора таблиц. Table Editor обеспечивает легкий в использовании средства для редактирования таблиц, столбцов, индексов, триггеров, секционирования, параметры, Вставки и привилегиях, Подпрограммы и Views.
-
Server Administration – позволяет управлять экземплярами сервера MySQL помощью администрирования пользователей, выполняя резервное копирование и восстановление, проверку данных аудита, просмотр здоровья базы данных и мониторинг производительности сервера MySQL.
-
Data Miration – позволяет перейти с Microsoft SQL Server, Microsoft Access, Sybase ASE, SQLite, SQL Anywhere, PostreSQL и других таблиц СУБД, объектов и данных MySQL. Миграция также поддерживает миграцию с более ранних версий MySQL до последних версий.
-
MySQL Enterprise Support – поддержка корпоративных продуктов такие как MySQL Enterprise Backup, MySQL брандмауэр и MySQL аудит.
MySQL Workbench доступен в двух версиях: в Community Edition и коммерческого издания. Community Edition доступен бесплатно. Коммерческое издание предоставляет дополнительные возможности предприятия, такие как доступ к MySQL Enterprise Backup, MySQL брандмауэр и MySQL аудиту.
MySQL Community Server
MySQL Community Edition представляет собой свободно загружаемая версия самой популярной базы данных с открытым исходным кодом в мире, который поддерживается активным сообществом разработчиков открытых источников и энтузиастов.
4.3 Разработка интерфейса приложения
Разработка удобный интерфейс приложения – это залог успеха. Интерфейс приложения создаётся для пользователя, поэтому интерфейс должен быть интуитивно понятно, графическим привлекательным дизайном и иметь быстрый доступ к нужному разделу.
Общий макет и интерфейса разрабатываемого Интернет-магазина состоит из трёх частей.
