Цели создания сайта:

• помочь организации поддерживать старые и устанавливать новые связи с клиентами;

• стать инструментом распространения информации о компании и ее бизнесе;

• проводить информационную и сервисную поддержку клиентов и партнеров;

• увеличить объемы оказываемых услуг и найти новых клиентов компании;

• реализовать удаленную демонстрацию товара для продвижения продаж;

• обеспечить круглосуточное предоставление услуг клиентам и партнерам;

• реализовать оперативную обратную связь с клиентами в любой точке мира.

2 Содержательная постановка задачи

2.1 Разработка функциональной модели

Перед разработкой сайта заказчику и разработчику необходимо ясное представление функциональных возможностей.

Для этого необходимо разработать диаграмму вариантов использования, которая будет описывать функциональное назначение системы. Основной целью создания подобной модели является достижение взаимопонимания между разработчиками и заказчиками по назначению, возможностям и технологиям использования будущего проекта.

Контекстная диаграмма вариантов использования сайта представлена на рисунке 2.1

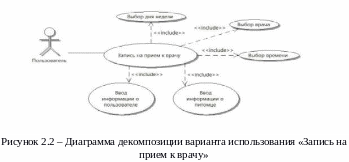

Диаграмма декомпозиции варианта использования «Запись на прием к врачу» (рисунок 2.2)

Любой пользователь может открыть сайт и записаться к врачу. Для этого ему необходимо выбрать время, день недели и врача. После выбора основных данных, записать свое имя и вид питомца. Администратор имеет право удалить запись по объективным причинам.

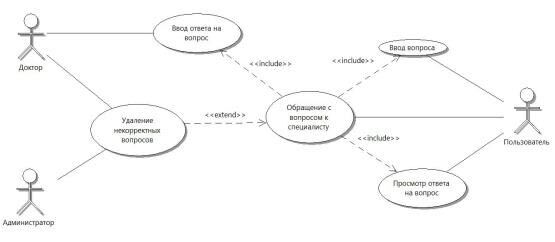

Рисунок 2.1 – Диаграмма декомпозиции варианта использования «Обращение с вопросом к специалисту»

Диаграмма декомпозиции варианта использования «Обращение с вопросом к специалисту» (рисунок 2.3).

Любой пользователь может обратиться со своим вопросом и получить на него ответ, а также просмотреть ответы других пользователей. На вопросы отвечают доктора, удалить вопрос может либо Доктор, либо Администратор сайта.

2.2 Информационная модель

2.2.1 Информационная модель БД

Информационная модель предназначена для представления объектов и отношений, ограничений, правил и операций с целью указать семантику данных для конкретной предметной области. Как правило, она определяет отношения между классами объектов, но может также включать отношения между конкретными объектами.

В качестве основных диаграмм для представления информационной модели выбраны диаграммы классов.

Логическая и физическая модели базы данных представлены соответственно на рисунке 2.4 и рисунке 2.5.

База для сайта состоит из семи таблиц, каждая из которых имеет свое назначение.

Таблица Doctor (таблица 2.1) содержит информацию о врачах данной клиники.

Таблица 2.1 – Doctor

Наименование поля	Тип	Описание
IdDoctor	int	Идентификатор врача
DSurname	nvarchar	Фамилия врача
DName	nvarchar	Имя врача
DMiddleName	nvarchar	Отчество врача
IDSpecialty	nvarchar	Идентификатор специальности врача
DPassword	int	Пароль
Email	nvarchar	Электронная почта

Первичный ключ: IdDoctor

Таблица Appointments (таблица 2.2) содержит информацию о записях к врачу на определенный день.

Таблица 2.2 – Appointments

Наименование поля	Тип	Описание
IDRecord	int	Идентификатор записи
IDUser	int	Идентификатор пользователя
Removal	nvarchar	Причина удаления записи
IDDoctor	int	Идентификатор врача
Date	datetime	День
Time	datetime	Время
IDDoctor	int	Идентификатор врача
PetName	nvarchar	Имя питомца
IDtype	int	Идентификатор вида

Первичный ключ: IdRecord

Таблица Type (таблица 2.3) содержит информацию о видах животных, лечащихся в данной клинике.

Таблица 2.3 – Type

Наименование поля	Тип	Описание
IDtype	int	Идентификатор вида
NameType	nvarchar	Название вида

Первичный ключ: IDtype

Таблица Role (таблица 2.4) содержит информацию о ролях пользователей сайта.

Таблица 2.4 – Role

Наименование поля	Тип	Описание
IDRole	int	Идентификатор роли пользователя
NameRole	nvarchar	Наименование роли пользователя

Первичный ключ: IDRole

Таблица Message (таблица 2.5) содержит информацию о вопросах, оставленных на сайте.

Таблица 2.5 – Message

Наименование поля	Тип	Описание
IDUser	int	Идентификатор пользователя
IDMessage	int	Идентификатор вопроса
Text	nvarchar	Вопрос
Removal	nvarchar		Причина удаления
Answer	nvarchar		Ответ
IDDoctor	int		Идентификатор врача

Первичный ключ: IDMessage

Таблица Specialty (таблица 2.6) содержит информацию о специальностях врачей данной клиники.

Таблица 2.6 – Specialty

Наименование поля	Тип	Описание
IDSpecialty	int	Идентификатор специальности
Specialty	nvarchar	Название специальности

Первичный ключ: IDSpecialty

Таблица User (таблица 2.7) содержит информацию о пользователях данной клиники.

Таблица 2.7 – User

Наименование поля	Тип	Описание
IdUser	int	Идентификатор пользователя
Surname	nvarchar	Фамилия пользователя
Name	nvarchar	Имя пользователя
MiddleName	nvarchar	Отчество пользователя
Phone	int	Телефон
Email	nvarchar	Почта
Password	nvarchar	Пароль

Первичный ключ: IdUser

2.2.2 Информационная модель клиентского приложения

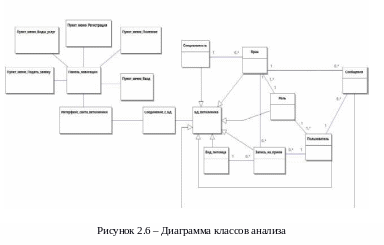

Создав диаграммы классов БД, можно формировать диаграмму классов анализа. Диаграмма подразделяется на две условные части: граничные классы интерфейсов и классы-сущности БД (рисунок 2.6).

2.3 Поведенческая модель

Поведенческая модель показывает, за счет чего достигается требуемая функциональность, и какие данные используются для ее обеспечения. Для отдельного варианта использования необходимо участие и взаимодействие определенных экземпляров актеров и классов. Инструментами описания поведенческой модели выбраны диаграмма последовательности и диаграмма деятельности.

2.3.1 Разработка диаграмм последовательности

Диаграмма последовательности – диаграмма, на которой для некоторого набора объектов на единой временной оси показан жизненный цикл какого-либо определенного объекта и взаимодействие актеров. Для сайта были разработаны несколько диаграмм.

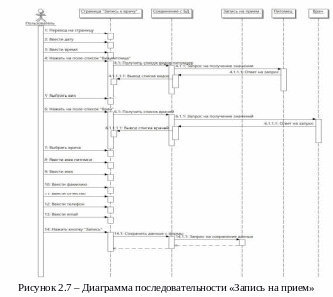

Диаграмма последовательности «Запись на прием» (рисунок 2.7)

На данной диаграмме отображена последовательность действий для пользователя при его желании записаться на прием с помощью сайта.

В первую очередь ему необходимо перейти на страницу «Запись к врачу», затем в свободных полях занести необходимые данные. После выполнения данной процедуры необходимо будет нажать кнопку «Сохранить».

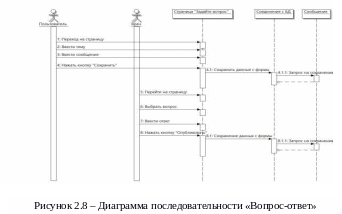

Диаграмма последовательности «Вопрос-ответ» (рисунок 2.8)

Данная диаграмма показывает последовательность действия для получения пользователем консультации.

В первую очередь пользователь должен зайти на страницу «Задайте вопрос». На вышеуказанной странице необходимо заполнить форму. Ввести тему и текст вопроса. Заполнив все поля, нажать кнопку «Сохранить». Врач заходя на сайт по своей учетной записью отвечает на поставленный вопрос, заполнив поле формы и нажимает кнопку «Опубликовать».

2.3.2 Разработка диаграмм деятельности

При моделировании поведения системой представляется необходимым описать логику процедур, процессов и потоков работ. Для этого предусмотрены диаграммы деятельности. Диаграмма деятельности – это часный случай диаграммы автоматов. На диаграмме деятельности представлены переходы потока управления от одной деятельности к другой внутри системы.

В рамках работы представлена диаграммы деятельности «Возможности пользователя на сайте» и «Добавление статьи».
