Текст из файла (страница 8)

_С-103	_{ВГТЗ-110-40/1000УХЛ1}
_С-104	_{ВГТЗ-110-40/1000УХЛ1}
_С-95	_{ВГТЗ-110-40/1000УХЛ1}
_С-101	_{ВГТЗ-110-40/1000УХЛ1}
_{АТ 220 кВ №2}	_{ВГТЗ-110-40/1000УХЛ1}
_{АТ 220 кВ №1}	_{ВГТЗ-110-40/1000УХЛ1}

Таблица 4.2 - Выбор разъединителей

_{Наименование присоединения}	_{Тип разъединителя}	_{Условия проверки}				_{Тип провода}
_{Наименование присоединения}	_{Тип разъединителя}	По номинальному напряжению, кВ	_{По номинальному току, А}	_{По электродина-мической} _{стойкости, кА}	_{По термической стойкости, кА·с2}	_{Тип провода}
_С-102	_{РГ-110.I/1000УХЛ1} _{РГ-110II/1000УХЛ1}					_Д_{вигательный}
_С-97	_{РГ-110.I/1000УХЛ1} _{РГ-110II/1000УХЛ1}					_Д_{вигательный}
_С-115	_{РГ-110.I/1000УХЛ1} _{РГ-110II/1000УХЛ1}					_Д_{вигательный}
_С-116	РГ-110.I/1000УХЛ1 РГ-110II/1000УХЛ1					_Д_{вигательный}
_{ШСВ 110 кВ}	РГ-110II/1000УХЛ1					_Д_{вигательный}
_С-103	РГ-110.I/1000УХЛ1 РГ-110II/1000УХЛ1					_Д_{вигательный}

_С-104	РГ-110.I/1000УХЛ1 РГ-110II/1000УХЛ1	_Д_{вигательный}
_С-95	РГ-110.I/1000УХЛ1 РГ-110II/1000УХЛ1	_Д_{вигательный}
_С-101	РГ-110.I/1000УХЛ1 РГ-110II/1000УХЛ1	_Д_{вигательный}
_{АТ 220 кВ №2}	РГ-110.I/1000УХЛ1 РГ-110II/1000УХЛ1	_Д_{вигательный}
_{АТ 220 кВ №1}	РГ-110.I/1000УХЛ1 РГ-110II/1000УХЛ1	_Д_{вигательный}

_{Таблица 4.3 – Выбор трансформаторов тока. Трансформаторы тока принимаем выносные с элегазовой изоляцией.}

_{Наименование присоединения}	_{Тип трансформатора тока}	_{Условия проверки}
_{Наименование присоединения}	_{Тип трансформатора тока}	По номинальному напряжения, кВ	_{По току первичной обмотки, А}	_{По электродинамической стойкости, кА}	_{По термической стойкости, кА·с2}	_{По вторичной нагрузке, ВА}	_{По классу точности}
_С-102	_{ТГФМ-110УХЛ1}					_{Неболее 240}	_0.2S/0.2/10P
_С-97	_{ТГФМ-110УХЛ1}					_{Неболее 240}	_0.2S/0.2/10P
_С-115	_{ТГФМ-110УХЛ1}					_{Неболее 240}	_0.2S/0.2/10P
_С-116	_{ТГФМ-110УХЛ1}					_{Неболее 240}	_0.2S/0.2/10P
_{ШСВ 110 кВ}	_{ТГФМ-110УХЛ1}					_{Неболее 240}	_0.2S/0.2/10P
_С-103	_{ТГФМ-110УХЛ1}					_{Неболее 240}	_0.2S/0.2/10P
_С-104	_{ТГФМ-110УХЛ1}					_{Неболее 240}	_0.2S/0.2/10P
_С-95	_{ТГФМ-110УХЛ1}					_{Неболее 240}	_0.2S/0.2/10P

_С-101	_{ТГФМ-110УХЛ1}	_{Неболее 240}	_0.2S/0.2/10P
_{АТ 220 кВ №2}	_{ТГФМ-110УХЛ1}	_{Неболее 240}	_0.2S/0.2/10P
_{АТ 220 кВ №1}	_{ТГФМ-110УХЛ1}	_{Неболее 240}	_0.2S/0.2/10P

Таблица 4.4 – Перечень оборудования ВЧ-обработки на ЗРУ 110 кВ.

_{ВЛ, диспетчерское наименование}	_{Напряжение, кВ}	_{Конденсатор связи}	_{Заградитель}	_{Фильтр присоединения}
_С-101	₁₁₀		_ВЗ-630-0,5	_{ФП 44-1000/6400 УХЛ1}
_С-95	₁₁₀		_ВЗ-630-0,5	_{ФП 44-1000/6400 УХЛ1}
_С-104	₁₁₀		_ВЗ-630-0,5	_{ФП 44-1000/6400 УХЛ1}
_С-103	₁₁₀		_ВЗ-630-0,5	_{ФП 44-1000/6400 УХЛ1}
_С-116	₁₁₀		_{ВЗ-1250-0,5}	_{ФП 44-1000/6400 УХЛ1}
_С-115	₁₁₀		_{ВЗ-1250-0,5}	_{ФП 44-1000/6400 УХЛ1}
_С-97	₁₁₀		_ВЗ-630-0,5	_{ФП 44-1000/6400 УХЛ1}
_С-102	₁₁₀		_ВЗ-630-0,5	_{ФП 44-1000/6400 УХЛ1}

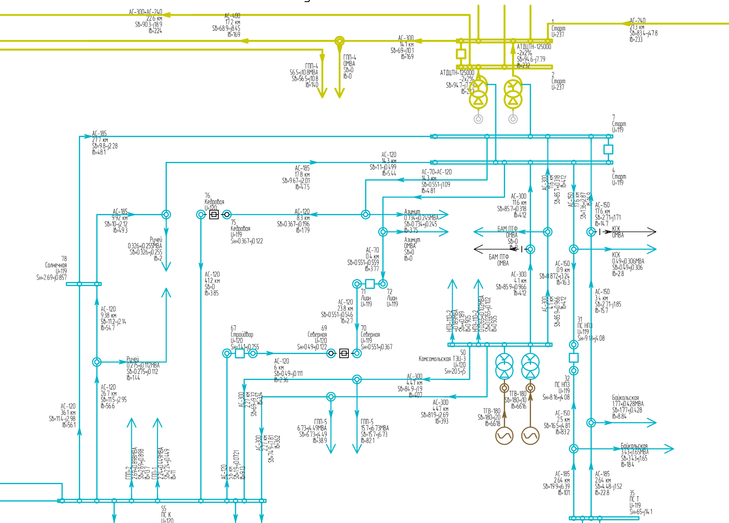

исунок 3.1 –. Нормальный режим 2015г.

Зима максимум

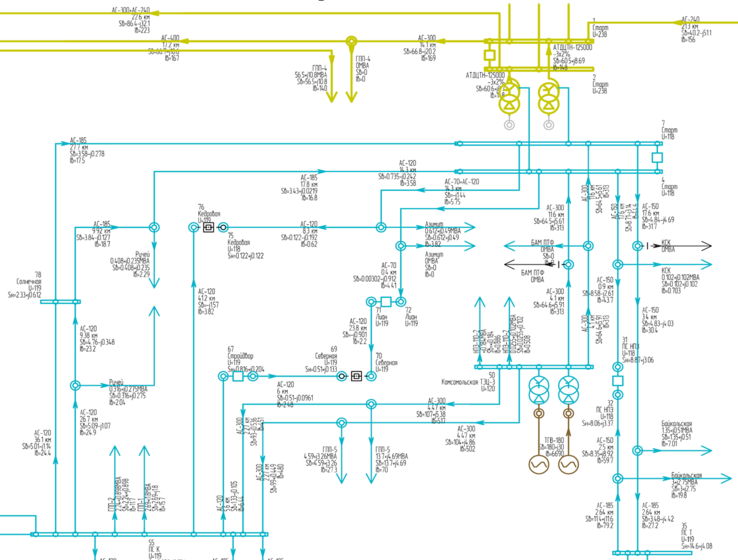

Рисунок 3.2 –. Нормальный режим 2020г. Зима максимум
