Обзор пожаров, происшедших в период с 1970 г по настоящее время на территории России и зарубежных стран позволил выявить ряд основных причин, способствующих возникновению пожаров в резервуарах и резервуарных парках.
Пожары подразделяются:
Пожары на нормально работающих резервуарах (без нарушения технологических регламентов):
А) пожары от атмосферного электричества, которые подразделяются в свою очередь на пожары, возникающие от ударов молний в резервуары и пожары, возникающие от вторичных проявлений атмосферного электричества (накопление в воздухе заряда статического электричества, с последующим возникновением искр).
Б) пожары от самовозгорания пирофорных отложений. Самовозгорание пирофорных отложений (сульфидов железа) является характерным внутренним источником зажигания для резервуаров с высокосернистыми нефтями и бензиновыми фракциями. Случаи самовозгорания пирофоров в резервуарах происходили обычно днем, при солнечной погоде, при наличии сквозных отверстий от коррозии в крыше и стенах резервуара, при длительной эксплуатации резервуаров без очистки, а также после откачки продуктов из резервуара.
В) пожары, возникающие при отборе проб. При проверке уровня продукта в резервуаре наиболее вероятно образование искр при ударах замерных приспособлений о корпус резервуара, возможно возникновение искр от разряда статического электричества, накопленного на поверхности нефтепродукта при соприкосновении с пробоотборником персоналом в одежде из синтетических тканей. Как правило, начинаются со взрыва в газовом пространстве резервуара и нередко сопровождаются гибелью или травмированием людей, выполняющих работу на крыше резервуара.
Г) пожары от создания локальных зон с взрывоопасной концентрацией на территории резервуарных парков. Повышенная загазованность воздуха парами горючих и легковоспламеняющихся жидкостей, горючими газами на территории резервуарных парков может возникать в следующих случаях: при закачке в резервуары нефтепродуктов недостаточно сепарированных от газов, при заполнении резервуаров нефтью и нефтепродуктами, при перекачке из резервуаров нефтепродуктов, имеющих высокую упругость паров. Источниками зажигания при этом могут являться автомобили, двигающиеся по территории резервуарных парков, технологические огневые нагреватели, открытые технологические установки с повышенной температурой, факелы для сжигания сбросных газов, искры от электрооборудования, открытый огонь, курение.
Пожары на резервуарах при их очистке (подготовке) к ремонтным работам:
Значительная часть пожаров и взрывов на резервуарах происходит при их подготовке к проведению ремонтных работ, здесь проявляются следующие факторы повышенной пожарной опасности: оборудование выводят из нормального режима работы, оборудование вскрывается, создаются условия для свободного проникновения окислителя и его контакта с горючим, что способствует образованию горючей паровоздушной среды как внутри так и снаружи резервуаров. Существенные трудности создает удаление «мертвого» остатка со дна резервуара. Обычно его удаляют с помощью передвижных насосных агрегатов через вскрытые люки-лазы. Источниками зажигания при проведении таких работ могут быть фрикционные искры от ударов ремонтного инструмента о корпус резервуара, искры от электрооборудования, расположенного близко к резервуару, нагретые поверхности соседних технологических установок, выхлопные газы от используемой для откачки техники.
Пожары при проведении ремонтных и огневых работ:
Примерно 35 % зарегистрированных пожаров происходит при подготовке и проведении ремонтных работ. В процессе ремонта появляются дополнительные технологические источники зажигания, связанные с проведением резательных, сварочных, огневых, взрывных и других работ, связанных с применением открытого пламени; наличие капель расплавленного металла или мощных беспламенных источников тепла, возникающих при работе механического инструмента.
А) на предварительно очищенных резервуарах;
Б) без предварительной очистки (подготовки) резервуаров. Все пожары этой группы формально являются следствием нарушения норм и правил, запрещающих проведение ремонтных работ на резервуарах без их предварительной подготовки.
Таким образом, анализ пожаров на предприятиях химической и нефтехимической промышленности показывает, что все они имеют существенную особенность: причина этих пожаров, как правило, целая совокупность обстоятельств, каждое из которых само по себе не могло инициировать крупный пожар, и только их сочетание приводит к серьезным последствиям.
1.4 Статистика пожаров на объектах нефтегазовой отрасли
Самыми крупными пожарами остаются пожары, происходящие в резервуарах, которые входят в технологические схемы предприятий связанных с добычей, транспортировкой, переработкой и хранением углеводородных продуктов, в первую очередь это связано с принципом «домино».
Наиболее опасными считается наземное хранение углеводородов. На наземных резервуарах типа РВС в России за 20 лет произошло 93,3% пожаров и аварий. По виду хранимых продуктов пожары распределяются следующим образом: 53,8% - на резервуарах с бензином, 32,4% резервуары с сырой нефтью и 13,8% - на резервуарах с другими нефтепродуктами. Чаще всего пожары на резервуарах происходили на распределительных нефтебазах – 48,3%, резервуары на НПЗ – 27,7%, на нефтепромыслах – 14%, на резервуарах нефтепроводов – 10% рис. 1.1
-
Распределительные нефтебазы 48,3 %
-
Нефтеперерабатывающие заводы 27,7 %
-
Нефтепромыслы 14 %
-
Насосные станции нефтепроводов 10%

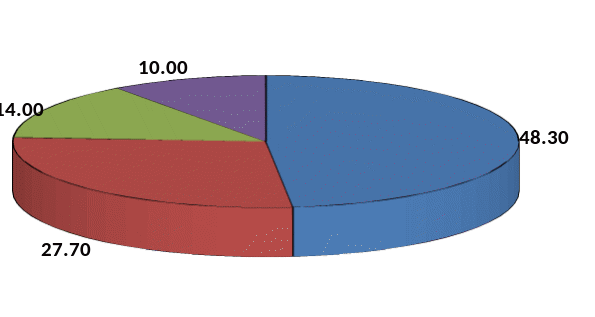

Рис 1.1. Места возникновения пожаров.
В России средняя частота пожаров с серьезными последствиями, по отраслям нефтяной и нефтеперерабатывающей промышленности составила 12 пожаров в год. Наиболее опасными для возникновения пожара является весенне-летний период, на долю которого приходится около 73 % от общего числа пожаров. Вместе с тем установлено, что наиболее интенсивно пожарные подразделения работают в зимний период. Средняя продолжительность тушения пожаров в резервуарах в зимнее время составляет 8,5 часов (при температуре ниже -25 0С – 10 часов), в весеннее и осеннее время – 6,6 часа, в летнее время – 5,5 часа. Большинство пожаров, происшедших зимой, носило затяжной характер и требовало сосредоточения значительного количества сил и средств.
Пожары на объектах нефтегазового комплекса характеризуются причинением значительного экологического ущерба связанного с попаданием в окружающую среду большого количества токсичных продуктов горения, огнетушащих средств, мощным тепловым излучением. При горении нефть и нефтепродукты образуют углекислый газ окись углерода, сернистый газ, азот, полиароматические углеводороды, альдегиды, сажу и другие соединения. Их содержание в продуктах горения тем выше, чем выше плотность нефтепродукта.
Раздел 2. Характеристика и основные направления совершенствования системы пожарной безопасности объекта
2.1 Общая характеристика ООО "Пионер"
Территория нефтебазы расположена по адресу: г. Биробиджан, ул. Советская, 127 г. ,1997 год постройки. На складе нефтепродуктов расположено 27 емкостей по 50 м3 и 70 м3. Емкости разбиты на две группы по 22=70 м3 емкости и 5=50 м3 емкостей(рис.1.2),
Рис. 1.2 Нефтебаза «Пионер»
каждая группа емкостей обвалована бетонными блоками предотвращающие розлив нефтепродуктов по всей территорий, общая вместимость, превышает 1600 м3.
Расстояние до жилой застройки – 0,4 км, до пожарной части – 8 км. Территория, занятая предприятием, составляет 44,5 га. На территории предприятия расположено:
1) резервуарный парк – 27 резервуаров (общая вместимость 1600 м3 ; Фронт слива нефтепродуктов из железнодорожных цистерн имеет 1 подъездной путь с 1 двухсторонней эстакадой, оборудованными приборами верхнего и нижнего слива на одновременный слив 3 цистерн;
2) нежилое здание;
3) ёмкость нефтеловушка;
4) бетонированный лоток.
Операции на объекте
По значимости, проводимые на нефтебазе операции, делятся на основные и вспомогательные.
К основным операциям относятся такие как:
- прием нефтепродуктов, доставляемых на нефтебазу в железнодорожных вагонах, по магистральным нефтепроводам, автомобильным транспортом и в мелкой таре (контейнерах, бочках);
- хранение нефтепродуктов в резервуарах и в тарных хранилищах;
- отгрузка нефтепродуктов и нефти по железной дороге, автомобильным транспортом;
- компаундирование (от англ. Compound - составной, смешанный, смешение) нефтепродуктов.
К вспомогательным операциям относятся:
- очистка и обезвоживание нефтепродуктов;
- изготовление и ремонт нефтяной тары;
- ремонт технологического оборудования, зданий и сооружений;
- эксплуатация энергетических установок и транспортных средств.
В целях организации четкого и бесперебойного проведения всех операций, а также из соображений противопожарной безопасности все объекты нефтебаз распределены по зонам.
Зона железнодорожных операций включает сооружения для погрузки и разгрузки нефтепродуктов и нефти. В этой зоне размещаются: железнодорожные подъездные пути, сливо-наливные эстакады, насосные для перекачки нефтепродуктов, операторная для обслуживающего персонала эстакады.
Зона оперативная, в которой производится отпуск нефтепродуктов мелкими партиями в автоцистерны, контейнеры и бочки, имеет: автоэстакады для налива нефтепродуктов в автоцистерны, разливочные для налива нефтепродуктов в бочки, склады для затаренных нефтепродуктов, лаборатория для анализа качества нефтепродуктов, тарные склады и пр.
Зона вспомогательных сооружений, предназначенных для обслуживания нефтебазы, включает: механическую мастерскую, котельную, электростанцию или трансформаторную подстанцию, цех по производству и ремонту нефтяной тары, водопроводные и сантехнические сооружения, материальный склад, топливный склад для нужд нефтебазы, объекты противопожарной службы.
Зона административно-хозяйственная, в которую входит: контора нефтебазы, здание охраны нефтебазы, гараж.
Зона очистных сооружений, включает: нефтеловушку для отделения нефтепродуктов от воды, насосную при нефтеловушке, блочные очистные сооружения.
2.2 Установки пожаротушения и сигнализации
Установки пожаротушения отсутствуют. На территории нефтебазы размещены:
- 16 шт. ОУ огнетушителей углекислотных;
- 50 шт. ОП огнетушителей порошковых.
Огнетушители СО2 (углекислотные) предназначены для тушения загораний различных веществ, горение которых не может происходить без доступа воздуха, загораний на электрифицированном железнодорожном и городском транспорте, электроустановок, находящихся под напряжением до 1000 В, загораний в музеях, картинных галереях и архивах.
Не предназначены для тушения загорания веществ, горение которых может происходить без доступа воздуха (алюминий, магний и их сплавы, натрий, калий).
В зависимости от объема баллона огнетушители делятся на переносные и передвижные. Емкость баллона переносных огнетушителей составляет 2, 3, 5, 6, 8 литров. У передвижных - 10, 20, 40, 80 литров.
Порошковые огнетушители используются в качестве первичного средства тушения загорания пожаров класса А (твердых веществ), В (жидких веществ), С (газообразных веществ) и электроустановок, находящихся под напряжением до 1000 В.
Огнетушители не предназначены для тушения загораний щелочных и щелочноземельных металлов и других материалов, горение которых может происходить без доступа воздуха.
Порошковые огнетушители можно разделить на закаченные и газогенераторные.
В зависимости от объема баллона огнетушители делятся на переносные и передвижные. Емкость баллона переносных огнетушителей составляет 1, 2, 3, 5, 10 литров. У передвижных - 50, 100 литров.
2.3 Оперативно-тактическая характеристика нефтебазы
| № п/п | Перечень показателей пожарно-тактической характеристики организации (объекта) | Значение показателей пожарно-тактической характеристики организации (объекта) |
| 1 | 2 | 3 |
| 1. | Назначение здания | Хранение ЛВЖ |
| 2. | Степень огнестойкости здания | I степень огнестойкости. |
| 3. | Количество находящихся людей в здании: | |
| 3.1. | в дневное время | Персонал 3 чел |
| 3.2. | в ночное время | Персонал 1 чел |
| 4. | Строительные и конструктивные особенности здания: | |
| 4.1. | этажность | 1 этажей. |
| 4.2. | общая высота | 3 метров. |
| 4.3. | размеры здания территории (геометрические) | --9×3 метров. --60*50 метров. |
| 4.4. | наличие подвала | нет. |
| 4.5. | наличие чердака, тех. этажа | нет. |
| 5. | Строительные конструкции: | |
| 5.1.1. | наружные стены (кирпичное) | Предел огнестойкости R 45 мин. (III) (потеря несущей способности) |
| Пожарная опасность (малопожроопасные)) | ||
| 5.1.2. | перегородки | Предел огнестойкости RЕI 60 мин. (III) (потеря несущей способности, потеря целостности, потеря теплоизолирующей способности) |
| Пожарная опасность (малопожроопасные) | ||
| 5.1.3. | перекрытия (железобетонные) | Предел огнестойкости н\н (IVа) (потеря несущей способности, потеря целостности, потеря теплоизолирующей способности) |
| Пожарная опасность (малопожроопасные) | ||
| 5.1.4. | кровля | Предел огнестойкости н\н (III) (потеря несущей способности, потеря целостности, потеря теплоизолирующей способности) |
| Пожарная опасность (малопожароопасные) | ||
| 5.2. | Строительные материалы: | |
| 5.2.1. | перегородки | Горючесть: горючие (умеренногорючие) |
| Воспламеняемость: умеренновоспламеняемые | ||
| Распространение пламени по поверхности: умереннораспространяющие | ||
| Дымообразующая способность: с умеренной дымообразующей способностью | ||
| Токсичность: умеренноопасные | ||
| 5.2.2. | перекрытия | Горючесть: негорючие (умеренногорючие) |
| Воспламеняемость: трудновоспламеняемые | ||
| Распространение пламени по поверхности: слабораспространяющие | ||
| Дымообразующая способность: с малой дымообразующей способностью | ||
| Токсичность: малоопасные | ||
| 5.2.3. | кровля | Горючесть: негорючие (умеренногорючие) |
| Воспламеняемость: трудновоспламеняемые | ||
| Распространение пламени по поверхности: нераспространяющие | ||
| Дымообразующая способность: с малой дымообразующей способностью | ||
| Токсичность: малоопасные | ||
| 7. | Пути эвакуации | Эвакуационный выход |
| 8. | Места отключения электроэнергии, вентиляции, дымоудаления | ТП №305 0,4 kW. |
| 9. | Основные элементы опасности для людей при пожаре | Отравление СО и продуктами разложения, воздействие высокой температуры, обрушение конструкций, взрывы, растекание горючих веществ, поражение электрическим током |
| 10. | Противопожарное водоснабжение | |
| 10.1. | количество пожарных водоемов, их емкость | ПВ-75 м3 |
| 10.2. | пожарный водопровод, его вид, расход воды, количество гидрантов | ПВ-75 м3 ПГ-194 К- 200; 55 л/с; 1 шт. ПГ-22 Т- 150 ул. Советская д. 72 |
| 10.3. | наличие и количество внутренних пожарных кранов тип соединения и диаметр внутренних пожарных кранов | нет |
| 10.4. | требуемый расход воды на нужды пожаротушения | 18,6 л/с. Для тушения ЛВЖ потребуется 2 ГПС-600 и 1 ств «А» |
| 10.5. | способы подачи воды | от автоцистерны; с установкой на водоисточник, подвоз воды, подача в перекачку |
| 11. | Помещения с наличием взрывоопасных веществ и материалов. | Цистерны для хранения нефтепродуктов |
| 12. | Наличие УАПТ, УАПС | нет |
2.4 Предложения по усовершенствованию пожарной безопасности ООО «Пионер»
