Проведем сравнение систем АУПС.
1) Аналоговая.
В таких системах приёмно-контрольные приборы определяют состояние шлейфа сигнализации, измеряя электрический ток в шлейфе сигнализации с установленными в него извещателями, которые могут находиться лишь в двух статических состояниях: «Дежурный режим» и «Пожар». При фиксации фактора пожара извещатель формирует извещение «Пожар», скачкообразно изменяя своё внутреннее сопротивление, и, как следствие, изменяется ток в шлейфе сигнализации. Важно отделить тревожные извещения от служебных, связанных с неисправностями в шлейфе сигнализации или ложными срабатываниями. Поэтому весь диапазон значений сопротивления шлейфа для приёмно-контрольного прибора разделён на несколько областей, за каждой из которых закреплён один из режимов (Дежурный режим, Внимание, Пожар, Неисправность). Извещатели определённым образом подключаются к линии шлейфа сигнализации, с учётом их индивидуального внутреннего сопротивления в состоянии «Дежурный режим» и «Пожар».
Преимущества:
-
низкая стоимость оборудования.
Недостатки:
-
позднее обнаружение пожара;
-
отсутствие контроля работоспособности датчиков;
-
неэкономичный расход монтажных материалов;
-
низкая информативность полученных сигналов от датчиков.
2) Адресно-аналоговые системы пожарной сигнализации.
Адресная система пожарной сигнализации (АСПС) – совокупность технических средств пожарной сигнализации, предназначенных (в случае возникновения пожара) для автоматического или ручного включения сигнала «Пожар» на адресном приемно-контрольном приборе посредством автоматических или ручных адресных пожарных извещателей (АПИ) защищаемых помещений. Интервал времени с момента начала воздействия на АПИ контролируемого фактора пожара с величиной, превышающей порог срабатывания АПИ (или запрограммированного порога срабатывания всей аналоговой АСПС) до перехода АСПС в режим «Пожар», должен быть не более 10 с интервал времени с момента включения ручного АПИ до перехода АСПС в режим «Пожар» должен быть не более 10 с.
Адресная система дает возможность точного определения места возгорания, а также направления и скорости распространения огня. Система сохраняет работоспособность при повреждениях шлейфа. Адресные системы надежнее аналоговых, в них меньше ложных срабатываний, а также производится самодиагностика. Что касается охранной сигнализации, то для нее так же важна самодиагностика и особенно минимизация ложных срабатываний. Также они требуют меньше кабельных соединений, чем обычные системы. Способны к восстановлению шлейфов после «Пожара».
Преимущества:
-
экономия на монтажных работах и расходных материалах;
-
контроль работоспособности пожарных извещателей;
-
компенсация чувствительности датчиков;
-
простота и быстрота монтажа.
Недостатки:
-
высокая стоимость оборудования.
Для выбора ППК следует определить нужное количество шлейфов. Их потребуется по два на извещатели, оповещатели и один вентиляцию.
Подбираю устройство оконечное объектовое приемно-контрольное c GSM коммуникатором Мираж-GSM-M8-03. Прибор предназначен для решения масштабных задач охранно-пожарного мониторинга недвижимости (многоэтажные офисные здания, торговые центры, банки, пультовая охрана частной недвижимости) с передачей извещений на станцию мониторинга.

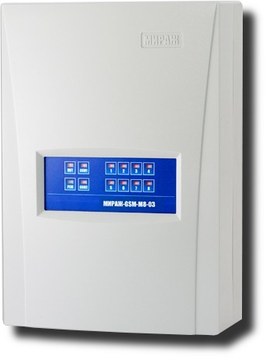

Устройство оконечное объектовое приемно-контрольное c GSM коммуникатором Мираж-GSM-M8-03 на рисунке 3.5.
Рисунок 3.5 Устройство оконечное объектовое приемно-контрольное c GSM коммуникатором Мираж-GSM-M8-03
Технические характеристики описаны в таблице 3.18.
Таблица 3.18
Технические характеристики Мираж-GSM-M8-03
Характеристика | Показатель |
Количество сетей связи стандарта GSM/GPRS | 2 |
Количество собственных охранно-пожарных ШС | 8 |
Количество дополнительных охранно-пожарных ШС | 180 |
Количество логических разделов | 16 |
Напряжение в шлейфах, В | 24 |
Максимальный ток в ШС для питания одного активного извещателя, мА | 2 |
Максимальное количество электронных ключей | 32 |
Количество выходов управления типа открытый коллектор | 3 |
Максимальный ток нагрузки выхода +12 В, мА | 500 |
Максимальный ток нагрузки выходов управления типа открытый коллектор, мА | 500 |
Электропитание, В: | |
- основное | 85…264 |
- резервное | 12 |
Номинальная емкость аккумуляторной батареи, А*ч | 7 |
Диапазон рабочих температур, °С | -40…+55 |
Цена, руб | 9450 |
Контроллер поддерживает одновременное подключение до 8 собственных шлейфов сигнализации (далее ШС) с пороговыми охранными, пожарными и технологическими извещателями (в том числе с питанием по шлейфу), которые могут распределяться по 4 собственным логическим разделам с независимой постановкой на охрану. С помощью сетевых контрольных панелей, подключаемых к контроллеру по интерфейсу RS-485, можно увеличить количество контролируемых ШС до 188, логических разделов – до 16. С помощью трансиверов Мираж-TR к контроллеру подключаются радиоизвещатели различных производителей.
Так как на ППК имеется восемь пожарных шлейфов, распределены они будут по зонам. По одному ШС для оповещателей и для блока питания, три шлейфа будут обслуживать извещатели в трёх разных зонах: 1 – здание котельной 1-го этажа; 2 – со 2-го по 3-й этажи; 3 – с 3-го по 6-й этажи, галереи, пересыпку и дробильное отделение. Прибор также позволяет установить автоматическое пожаротушение.
3.2.5 Подбор провода и его трассировка
Провод предназначен для групповой стационарной прокладки в системах противопожарной защиты, в том числе системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других важных системах жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара.
Подбираем кабель для систем ОПС и СОУЭ огнестойкий, не поддерживающий горения, неэкранированный КПСнг(А)-FRLS 1х2х0,2.
Технические характеристики описаны в таблице 3.19.
Таблица 3.19
Технические характеристики кабеля КПСнг(А)-FRLS 1х2х0,2
Характеристика | Показатель |
Количество проводников | 2 |
Продолжение таблицы 3.19
Характеристика | Показатель |
Тип проводника | Однопроволочный |
Электрические параметры кабеля: | |
- номинальный диаметр жил/сечение, мм/мм² | 0.5/0.2 |
- сопротивление жилы постоянному току при 20°С, не более, Ом/км | 92.5 |
- сопротивление изоляции жил при 20°С, не менее, МОм/км. | 100 |
- электрическая емкость пары, не более, нФ/км | 50.0 |
- коэффициент затухания при частоте 1 кГц при 20°С, не более, дБ/км | 2.5 |
- рабочее напряжение, не более, В | 300 |
Наружный диаметр кабеля, не более, мм | 4.8 |
Диапазон рабочих температур, °С | -50…+75 |
Цена, руб/км | 12495 |
Проведя расчет кабельного журнала (приложение Б) определяем требуемую длину кабеля для систем ОПС и СОУЭ – 1342,3 метра.
Для установки автоматической пожарной сигнализации были подобраны все требующиеся элементы, рассчитаны цены за приобретение всех видов извещателей и оповещателей, рассчитано нужное количество кабеля для монтажа оборудования.
Автоматическая установка пожарной сигнализации защиает от возникновения пожаров, своевременным и повсеместным оповещением сотрудников об опасности, что минимизирует ущерб, сокращает количество жертв и пострадавших – это и является главной задачей АСПС.
4 Безопасность жизнедеятельности
Безопасность деятельности – одна из важнейших сторон практических интересов человечества с древних времен и до наших дней. Человек всегда стремился обеспечить свою безопасность. С развитием промышленности эта задача потребовала специальных знаний. В наше время проблемы безопасности еще больше обострились.
Опасность – центральное понятие БЖД, под которым понимаются процессы, явления, объекты, способные в определённых условиях наносить ущерб здоровью человека непосредственно или косвенно. Опасности хранят все системы окружающие человека, имеющие энергию, химические или биологически активные компоненты. Опасности носят открытый или скрытый характер.
Одним из главных понятий безопасности жизнедеятельности является аксиома о потенциальной опасности.
Аксиома о потенциальной опасности деятельности – утверждение, согласно которому ни в одном виде деятельности невозможно достичь абсолютной безопасности, любая деятельность потенциально опасна; презумпция потенциальной опасности любого вида деятельности.
Актуальность проблемы безопасности жизнедеятельности человека признана во всем мире. В мире от социальных, техногенных, природных и иных катастроф ежегодно погибают более десятки тысяч человек, сотни тысяч человек становятся инвалидами, еще больше людей теряют здоровье. Защита человека от негативных воздействий антропогенного и естественного происхождения, достижение комфортных условий жизнедеятельности – первостепенные задачи страны.
Один из больших аспектов безопасности жизнедеятельности – это обеспечение безопасных условий труда.
Система охраны труда является важной составной частью системы обеспечения безопасности образовательных и производственных объектов, а также общей системы национальной безопасности страны. В связи с ростом количества чрезвычайных ситуаций (ЧС) в последние годы особую актуальность приобрели вопросы организации работ по охране труда, улучшении условий и безопасности жизнедеятельности, профилактики травматизма обучающихся и сотрудников в образовательных учреждениях.
Главной обязанностью руководства любого предприятия является сохранение здоровья и работоспособности сотрудников. Эта задача включает в себя не только защиту от одномоментных несчастных случаев и аварий, но и постоянную защиту от вредных факторов производства.
Многие факторы, например, такие как шум и плохая освещённость, в течение рабочей смены так воздействуют на психологическое состояние человека, что у него сокращается скорость реакции. Последствием этого могут послужить не только понижение работоспособности, но и увеличение риска травматизма.
Производство теплоснабжения также является опасным производством, ведь оно использует в качестве топливного ресурса уголь. Угольная пыль оказывает пагубное воздействие на дыхательную систему человека и весь организм в целом.
В настоящее время почти 70000000 человек дышат воздухом, насыщенным опасными веществами при концентрации в 5 и более раз превышающей предельно допустимую. В 1991 году в 84 городах России отмечался уровень загрязненности воздуха в 10 и более раз превышающий санитарно-гигиенические нормы. От 20 до 30 % общих заболеваний населения промышленных центров обусловлено именно этими причинами.
Обеспечение работников котельной безопасными условиями труда первоначальная задача, включающая обширные требования. Поэтому под безопасностью следует понимать комплексную систему мер защиты человека от опасностей. Комплексную систему безопасности формируют нормативно-правовые, организационные и другие меры.
4.1 Понятие и этапы проведения СОУТ
По «Трудовому кодексу Российской Федерации» от 30.12.2001 № 197-ФЗ [24] устанавливаем, что:
