пожарного ручного ИПР-55
Рисунок А.7 Сертификат соответствия дымового
пожарного извещателя ИП 212-141
Рисунок А.8 Сертификат соответствия теплового извещателя ИП 114-5-А2

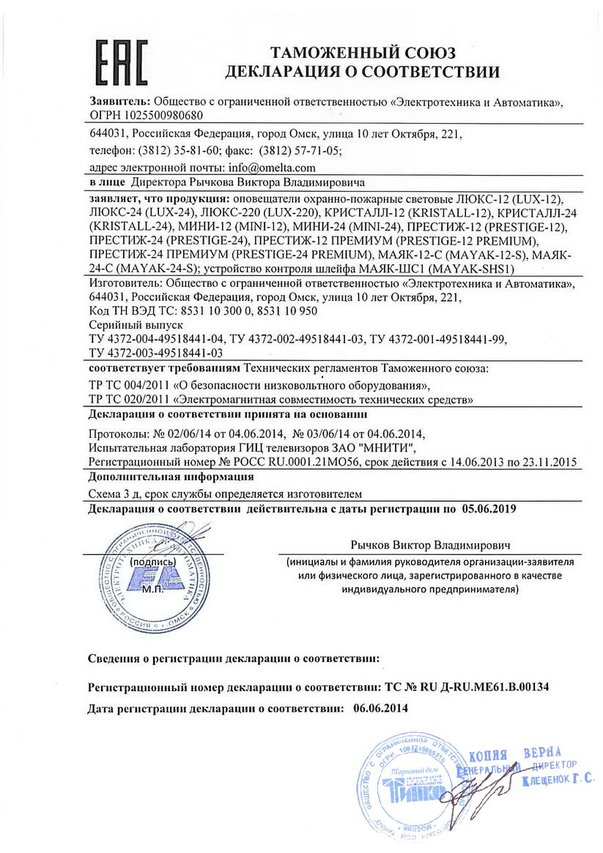

Рисунок А.9 Декларация соответствия оповещателя
КРИСТАЛЛ-24 "Выход"
Рисунок А.10 Сертификат соответствия звукового
оповещателя Маяк-24-ЗМ
Рисунок А.11 Сертификат соответствия звукового
оповещателя Маяк-24-ЗМ1-НИ
Приложение Б
Таблица Б.1
Кабельный журнал
| Обозначение кабеля | Откуда идет | Куда поступает | Марка | Длина, м | Назначение | Примечание | |||||||
| Обозначение элемента | Место размещения элемента | Обозначение элемента | Место размещения элемента | ||||||||||
| СМ1.1 | ARK | Первый этаж, комната дежурного | ВТМ1.1 | Первый этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 6,1 | Сигнал, питание | ||||||
| СМ1.2 | ВТМ1.1 | Первый этаж, коридор | ВТН1.1 | Первый этаж, кабинет | КПСнг(А)-FRLS 1х2х0,2 | 5,2 | Сигнал, питание | ||||||
| СМ1.3 | ВТН1.1 | Первый этаж, кабинет | ВТН1.2 | Первый этаж, лаборатория | КПСнг(А)-FRLS 1х2х0,2 | 5,9 | Сигнал, питание | ||||||
| СМ1.4 | ВТН1.2 | Первый этаж, лаборатория | ВТН1.3 | Первый этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 12,3 | Сигнал, питание | ||||||
| СМ1.5 | ВТН1.3 | Первый этаж, коридор | BTK1.1 | Первый этаж, токарный цех | КПСнг(А)-FRLS 1х2х0,2 | 7,5 | Сигнал, питание | ||||||
| СМ1.6 | BTK1.1 | Первый этаж, токарный цех | ВТМ1.2 | Первый этаж, машинный зал | КПСнг(А)-FRLS 1х2х0,2 | 6,7 | Сигнал, питание | ||||||
| СМ1.7 | ВТМ1.2 | Первый этаж, машинный зал | ВТН1.4 | Первый этаж, электрощитовая | КПСнг(А)-FRLS 1х2х0,2 | 27 | Сигнал, питание | ||||||
| СМ1.8 | ВТН1.4 | Первый этаж, электрощитовая | BTK1.2 | Первый этаж, электрощитовая | КПСнг(А)-FRLS 1х2х0,2 | 10,5 | Сигнал, питание | ||||||
| СМ1.9 | BTK1.2 | Первый этаж, электрощитовая | BTK1.3 | Первый этаж, электрощитовая | КПСнг(А)-FRLS 1х2х0,2 | 4 | Сигнал, питание | ||||||
| СМ1.10 | ВТН1.3 | Первый этаж, электрощитовая | ВТМ1.3 | Первый этаж, машинный зал | КПСнг(А)-FRLS 1х2х0,2 | 34,5 | Сигнал, питание | ||||||
| СМ1.11 | ВТМ1.3 | Первый этаж, машинный зал | ВТН1.5 | Первый этаж, зал гидросмыва | КПСнг(А)-FRLS 1х2х0,2 | 27 | Сигнал, питание | ||||||
Продолжение таблицы Б.1
| Обозначение кабеля | Откуда идет | Куда поступает | Марка | Длина, м | Назначение | Примечание | |||||||
| Обозначение элемента | Место размещения элемента | Обозначение элемента | Место размещения элемента | ||||||||||
| СМ1.12 | ВТН1.5 | Первый этаж, зал гидросмыва | ВТН1.6 | Первый этаж, склад | КПСнг(А)-FRLS 1х2х0,2 | 7,2 | Сигнал, питание | ||||||
| СМ1.13 | ВТН1.6 | Первый этаж, склад | ВТМ1.4 | Первый этаж, машинный зал | КПСнг(А)-FRLS 1х2х0,2 | 11,1 | Сигнал, питание | ||||||
| СМ1.14 | ВТМ1.4 | Первый этаж, машинный зал | ВТМ1.5 | Первый этаж, лестничная клетка | КПСнг(А)-FRLS 1х2х0,2 | 29,5 | Сигнал, питание | ||||||
| СМ1.15 | ВТМ1.5 | Первый этаж, лестничная клетка | ВТН1.7 | Первый этаж, кладовая | КПСнг(А)-FRLS 1х2х0,2 | 28,3 | Сигнал, питание | ||||||
| СМ1.16 | ВТН1.7 | Первый этаж, кладовая | ВТМ1.6 | Первый этаж, лестничная клетка | КПСнг(А)-FRLS 1х2х0,2 | 7,8 | Сигнал, питание | ||||||
| СМ1.17 | ВТМ1.6 | Первый этаж, лестничная клетка | ARK | Первый этаж, комната дежурного | КПСнг(А)-FRLS 1х2х0,2 | 14 | Сигнал, питание | ||||||
| СМ2.1 | ARK | Первый этаж, комната дежурного | ВТМ1.7 | Второй этаж, лестничная клетка | КПСнг(А)-FRLS 1х2х0,2 | 17 | Сигнал, питание | ||||||
| СМ2.2 | ВТМ1.7 | Второй этаж, лестничная клетка | ВТМ1.8 | Второй этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 19,5 | Сигнал, питание | ||||||
| СМ2.3 | ВТМ1.8 | Второй этаж, коридор | ВТН1.8 | Второй этаж, раздевалка | КПСнг(А)-FRLS 1х2х0,2 | 3 | Сигнал, питание | ||||||
| СМ2.4 | ВТН1.8 | Второй этаж, раздевалка | ВТН1.9 | Второй этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 9,2 | Сигнал, питание | ||||||
| СМ2.5 | ВТН1.9 | Второй этаж, коридор | ВТМ1.9 | Второй этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 12,1 | Сигнал, питание | ||||||
| СМ2.6 | ВТМ1.9 | Второй этаж, коридор | ВТН1.10 | Второй этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 25,5 | Сигнал, питание | ||||||
Продолжение таблицы Б.1
| Обозначение кабеля | Откуда идет | Куда поступает | Марка | Длина, м | Назначение | Примечание | |||||||
| Обозначение элемента | Место размещения элемента | Обозначение элемента | Место размещения элемента | ||||||||||
| СМ2.7 | ВТН1.10 | Второй этаж, коридор | ВТН1.11 | Второй этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 31 | Сигнал, питание | ||||||
| СМ2.8 | ВТН1.11 | Второй этаж, коридор | ВТН1.12 | Второй этаж, помещение КИПиА | КПСнг(А)-FRLS 1х2х0,2 | 12,7 | Сигнал, питание | ||||||
| СМ2.9 | ВТН1.12 | Второй этаж, помещение КИПиА | ВТМ1.10 | Второй этаж, лестничная клетка | КПСнг(А)-FRLS 1х2х0,2 | 12,1 | Сигнал, питание | ||||||
| СМ2.10 | ВТМ1.10 | Второй этаж, лестничная клетка | ВТН1.13 | Второй этаж, комната мастера | КПСнг(А)-FRLS 1х2х0,2 | 5,2 | Сигнал, питание | ||||||
| СМ2.11 | ВТН1.13 | Второй этаж, комната мастера | ВТМ1.11 | Третий этаж, лестничная клетка | КПСнг(А)-FRLS 1х2х0,2 | 10,9 | Сигнал, питание | ||||||
| СМ2.12 | ВТМ1.10 | Третий этаж, лестничная клетка | ВТН1.14 | Третий этаж, столовая | КПСнг(А)-FRLS 1х2х0,2 | 13,5 | Сигнал, питание | ||||||
| СМ2.13 | ВТН1.13 | Третий этаж, столовая | ВТН1.14 | Третий этаж, кабинет №1 | КПСнг(А)-FRLS 1х2х0,2 | 16,8 | Сигнал, питание | ||||||
| СМ2.14 | ВТН1.14 | Третий этаж, кабинет №1 | ВТН1.15 | Третий этаж, кабинет №2 | КПСнг(А)-FRLS 1х2х0,2 | 6,4 | Сигнал, питание | ||||||
| СМ2.15 | ВТН1.15 | Третий этаж, кабинет №2 | ВТН1.16 | Третий этаж, склад | КПСнг(А)-FRLS 1х2х0,2 | 8,9 | Сигнал, питание | ||||||
| СМ2.16 | ВТН1.16 | Третий этаж, склад | ВТН1.17 | Третий этаж, вентиляционная | КПСнг(А)-FRLS 1х2х0,2 | 5,7 | Сигнал, питание | ||||||
| СМ2.17 | ВТН1.17 | Третий этаж, вентиляционная | ВТН1.18 | Третий этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 13,4 | Сигнал, питание | ||||||
| СМ2.18 | ВТН1.18 | Третий этаж, коридор | ВТМ1.11 | Третий этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 6 | Сигнал, питание | ||||||
Продолжение таблицы Б.1
| Обозначение кабеля | Откуда идет | Куда поступает | Марка | Длина, м | Назначение | Примечание | |||||||
| Обозначение элемента | Место размещения элемента | Обозначение элемента | Место размещения элемента | ||||||||||
| СМ2.19 | ВТМ1.11 | Третий этаж, коридор | ВТН1.19 | Третий этаж, склад | КПСнг(А)-FRLS 1х2х0,2 | 9,3 | Сигнал, питание | ||||||
| СМ2.20 | ВТН1.19 | Третий этаж, склад | ВТН1.20 | Первый этаж, комната дежурного | КПСнг(А)-FRLS 1х2х0,2 | 29 | Сигнал, питание | ||||||
| СМ2.21 | ВТН1.20 | Первый этаж, комната дежурного | ARK | Первый этаж, комната дежурного | КПСнг(А)-FRLS 1х2х0,2 | 1,9 | Сигнал, питание | ||||||
| СМ3.1 | ARK | Первый этаж, комната дежурного | ВТМ2.1 | Третий этаж, лестничная клетка | КПСнг(А)-FRLS 1х2х0,2 | 40 | Сигнал, питание | ||||||
| СМ3.2 | ВТМ2.1 | Третий этаж, лестничная клетка | ВТН2.1 | Третий этаж, комната слесаря | КПСнг(А)-FRLS 1х2х0,2 | 3 | Сигнал, питание | ||||||
| СМ3.3 | ВТН2.1 | Третий этаж, комната слесаря | ВТН2.2 | Третий этаж, электрощитовая | КПСнг(А)-FRLS 1х2х0,2 | 25,4 | Сигнал, питание | ||||||
| СМ3.4 | ВТН2.2 | Третий этаж, электрощитовая | ВТН2.3 | Третий этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 28,3 | Сигнал, питание | ||||||
| СМ3.5 | ВТН2.3 | Третий этаж, коридор | ВТМ2.2 | Шестой этаж, лестничная клетка | КПСнг(А)-FRLS 1х2х0,2 | 24 | Сигнал, питание | ||||||
| СМ3.6 | ВТМ2.2 | Шестой этаж, лестничная клетка | ВТF2.1 | Шестой этаж, надбункерная галерея | КПСнг(А)-FRLS 1х2х0,2 | 28,9 | Сигнал, питание | ||||||
| СМ3.7 | ВТF2.1 | Шестой этаж, надбункерная галерея | ВТМ2.3 | Шестой этаж, надбункерная галерея | КПСнг(А)-FRLS 1х2х0,2 | 28 | Сигнал, питание | ||||||
| СМ3.8 | ВТМ2.3 | Шестой этаж, надбункерная галерея | ВТF2.2 | Шестой этаж, надбункерная галерея | КПСнг(А)-FRLS 1х2х0,2 | 3 | Сигнал, питание | ||||||
Продолжение таблицы Б.1
| Обозначение кабеля | Откуда идет | Куда поступает | Марка | Длина, м | Назначение | Примечание | |||||||
| Обозначение элемента | Место размещения элемента | Обозначение элемента | Место размещения элемента | ||||||||||
| СМ3.9 | ВТF2.2 | Шестой этаж, надбункерная галерея | ВТН2.4 | Шестой этаж, электрощитовая (первого этажа) | КПСнг(А)-FRLS 1х2х0,2 | 31 | Сигнал, питание | ||||||
| СМ3.10 | ВТН2.4 | Шестой этаж, электрощитовая (первого этажа) | ВТМ2.4 | Шестой этаж, дробильное отделение | КПСнг(А)-FRLS 1х2х0,2 | 19,6 | Сигнал, питание | ||||||
| СМ3.11 | ВТМ2.4 | Шестой этаж, дробильное отделение | ВТF2.3 | Шестой этаж, пересыпка | КПСнг(А)-FRLS 1х2х0,2 | 13,5 | Сигнал, питание | ||||||
| СМ3.12 | ВТF2.3 | Шестой этаж, пересыпка | ARK | Первый этаж, комната дежурного | КПСнг(А)-FRLS 1х2х0,2 | 82 | Сигнал, питание | ||||||
| СМ4.1 | ARK | Первый этаж, комната дежурного | BIAL1.1 | Первый этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 7 | Сигнал, питание | ||||||
| СМ4.2 | BIAL1.1 | Первый этаж, коридор | BIAL1.2 | Первый этаж, лестничная клетка | КПСнг(А)-FRLS 1х2х0,2 | 15 | Сигнал, питание | ||||||
| СМ4.3 | BIAL1.2 | Первый этаж, лестничная клетка | BIAL1.3 | Второй этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 3 | Сигнал, питание | ||||||
| СМ4.4 | BIAL1.3 | Второй этаж, коридор | BIAS1.1 | Второй этаж, раздевалка | КПСнг(А)-FRLS 1х2х0,2 | 22,5 | Сигнал, питание | ||||||
| СМ4.5 | BIAS1.1 | Второй этаж, раздевалка | BIAL1.4 | Второй этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 22,3 | Сигнал, питание | ||||||
| СМ4.6 | BIAL1.4 | Второй этаж, коридор | BIAS1.2 | Второй этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 0,5 | Сигнал, питание | ||||||
| СМ4.7 | BIAS1.2 | Второй этаж, коридор | BIAL1.5 | Второй этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 18 | Сигнал, питание | ||||||
| СМ4.8 | BIAL1.5 | Второй этаж, коридор | BIAL1.6 | Второй этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 24,1 | Сигнал, питание | ||||||
Продолжение таблицы Б.1
| СМ4.9 | BIAL1.6 | Второй этаж, коридор | BIAL1.7 | Третий этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 4,9 | Сигнал, питание | |
| СМ4.10 | BIAL1.7 | Третий этаж, коридор | BIAL1.8 | Третий этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 6,6 | Сигнал, питание | |
| СМ4.11 | BIAL1.8 | Третий этаж, коридор | BIAS1.3 | Третий этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 0,5 | Сигнал, питание | |
| СМ4.12 | BIAS1.3 | Третий этаж, коридор | BIAL1.9 | Первый этаж, машинный зал | КПСнг(А)-FRLS 1х2х0,2 | 33 | Сигнал, питание | |
| СМ4.13 | BIAL1.9 | Первый этаж, машинный зал | BIAS1.4 | Первый этаж, машинный зал | КПСнг(А)-FRLS 1х2х0,2 | 0,5 | Сигнал, питание | |
| СМ4.14 | BIAS1.4 | Первый этаж, машинный зал | BIAS1.5 | Первый этаж, машинный зал | КПСнг(А)-FRLS 1х2х0,2 | 26,4 | Сигнал, питание | |
| СМ4.15 | BIAS1.5 | Первый этаж, машинный зал | BIAL1.10 | Первый этаж, машинный зал | КПСнг(А)-FRLS 1х2х0,2 | 29,6 | Сигнал, питание | |
| СМ4.16 | BIAL1.10 | Первый этаж, машинный зал | BIAL1.11 | Первый этаж, машинный зал | КПСнг(А)-FRLS 1х2х0,2 | 51 | Сигнал, питание | |
| СМ4.17 | BIAL1.11 | Первый этаж, машинный зал | BIAL1.12 | Третий этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 23,5 | Сигнал, питание | |
| СМ4.18 | BIAL1.12 | Третий этаж, коридор | BIAS1.6 | Третий этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 0,5 | Сигнал, питание | |
| СМ4.19 | BIAS1.6 | Третий этаж, коридор | BIAL1.13 | Третий этаж, коридор | КПСнг(А)-FRLS 1х2х0,2 | 18 | Сигнал, питание | |
| СМ4.20 | BIAL1.13 | Третий этаж, коридор | BIAL1.14 | Четвёртый этаж, котельная | КПСнг(А)-FRLS 1х2х0,2 | 31,2 | Сигнал, питание | |
| СМ4.21 | BIAL1.14 | Четвёртый этаж, котельная | BIAS1.7 | Четвёртый этаж, котельная | КПСнг(А)-FRLS 1х2х0,2 | 0,5 | Сигнал, питание | |
| СМ4.22 | BIAS1.7 | Четвёртый этаж, котельная | BIAL1.15 | Пятый этаж, котельная | КПСнг(А)-FRLS 1х2х0,2 | 9 | Сигнал, питание |
Продолжение таблицы Б.1
| Обозначение кабеля | Откуда идет | Куда поступает | Марка | Длина, м | Назначение | Примечание | |||||||
| Обозначение элемента | Место размещения элемента | Обозначение элемента | Место размещения элемента | ||||||||||
| СМ4.23 | BIAL1.15 | Пятый этаж, котельная | BIAS1.8 | Пятый этаж, котельная | КПСнг(А)-FRLS 1х2х0,2 | 0,5 | Сигнал, питание | ||||||
| СМ4.24 | BIAS1.8 | Пятый этаж, котельная | BIAL1.16 | Шестой этаж, надбункерная галерея | КПСнг(А)-FRLS 1х2х0,2 | 9 | Сигнал, питание | ||||||
| СМ4.25 | BIAL1.16 | Шестой этаж, надбункерная галерея | BIAS1.9 | Шестой этаж, надбункерная галерея | КПСнг(А)-FRLS 1х2х0,2 | 8,8 | Сигнал, питание | ||||||
| СМ4.26 | BIAS1.9 | Шестой этаж, надбункерная галерея | BIAS1.10 | Шестой этаж, пересыпка | КПСнг(А)-FRLS 1х2х0,2 | 28 | Сигнал, питание | ||||||
| СМ4.27 | BIAS1.10 | Шестой этаж, пересыпка | BIAL1.18 | Шестой этаж, Дробильное отделение | КПСнг(А)-FRLS 1х2х0,2 | 14 | Сигнал, питание | ||||||
| СМ4.28 | BIAL1.18 | Шестой этаж, Дробильное отделение | ARK | Первый этаж, комната дежурного | КПСнг(А)-FRLS 1х2х0,2 | 105 | Сигнал, питание | ||||||
| СМ5.1 | ARK | Первый этаж, комната дежурного | АА | Первый этаж, тамбур главного входа | КПСнг(А)-FRLS 1х2х0,2 | 9,5 | Сигнал, питание | ||||||
| СМ5.2 | АА | Первый этаж, тамбур главного входа | ARK | Первый этаж, комната дежурного | КПСнг(А)-FRLS 1х2х0,2 | 9,5 | Сигнал, питание | ||||||
Таблица Б.2
