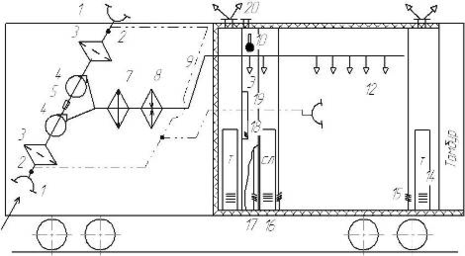

Рисунок 7.1. Принципиальна схема вентиляционной системы вагона
1 – жалюзийные решетки для забора наружного воздуха;
2 – воздушные заслонки;
3 – воздушный фильтр;
4 – вентилятор;
5 – приводной электродвигатель;
6 – диффузор;
7 – воздухоохладитель;
8 – воздухонагреватель;
9 – конфузор;
10 – противопожарная заслонка с плавкой вставкой, ручным приводом,
Сигнальным отростком;
11 – нагнетательный воздуховод;
12 – воздухораспределитель;
13 – дефлектор;
14 – вытяжные решетки в дверях туалетов;
15 – вытяжные решетки в дверях перегородки между пассажирскими
Помещениями и малыми коридорами;
16 – вытяжная решетка купе отдыха поездной бригады;
17 – вытяжная решетка служебного отделения;
18 – вентиляционные жалюзи электрораспределительного щита;
19 – электрораспределительный щит;
20 – вентиляционный дефлектор электрораспределительного щита.
Определяем необходимое количество наружного воздуха из соотношения:
, (7.1)
, (7.2)
где Vp – количество рециркуляционного воздуха, Vp=2900 м3/час
Определяем общее количество воздуха:
, (7.3)
Определяем свободную площадь жалюзийных решеток по формуле:
, (7.4)
где
- допустимая скорость через одну решетку, м/с;
.
Определяем площадь заборного окна:
, (7.5)
где
– коэффициент живого сечения жалюзийной решетки;
,
Определяем размеры жалюзийной решетки (рис 2).

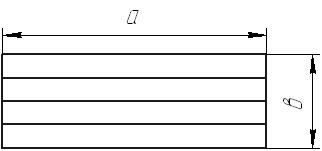

Рисунок 7.2. Жалюзийная решетка
Принимаем
, сторону
определяем с учетом площади жалюзийных решеток
:
, (7.6)
Определяем количество ячеек в фильтре по формуле:
, (7.7)
где
– количество воздуха, проходящего через одну ячейку;
.
Принимаем на вагоне 4 ячейки – по две с каждой стороны. Нагнетательный воздуховод выполняют в виде секций из тонкого стального листа по форме крыши. Определим площадь поперечного сечения воздуховода по формуле:
, (7.8)
где
– допустимая скорость воздуха на входе в воздуховод, м/с;
Определяем размеры воздуховода (рисунок 7.3.)
Рисунок 7.3. Воздуховод
Принимаем
, тогда размер определим по формуле:
, (7.9)
Определим размеры дефлектора (рисунок 7.4.)
Рисунок 7.4. Дефлектор
Рассчитаем диаметр патрубка на входе в устройство по формуле:
, (7.10)
где – скорость воздуха в патрубке, м/с;
В ходе расчета были определены основные параметры составляющих вентиляционной системы пассажирского вагона. Система механической (принудительной) вентиляции обеспечивает подачу свежего очищенного от пыли воздуха, а также подогрев его в зимний и переходный периоды года.
Сущность системы безопасности при осуществлении пассажирских перевозок состоит в осуществлении мер, уменьшающих количество крушений, аварий и браков в работе, повышающих надежность технических средств и улучшающих работу персонала. Немаловажным фактором является обеспечение микроклимата, обеспечивающего снижение тяжести трудового процесса проводников, обслуживающего персонала и самочувствие пассажиров.
Заключение
В данном дипломном проекте было проанализировано экономико-географическое положение Дальневосточного Федерального округа. В результате этого был сделан вывод о том, что ДФО вызывает потенциальный туристический интерес и целесообразен для ввода на его территории туристического маршрута. Были изучены существующие туристические маршруты .Разработаны перспективные туристические маршруты Владивосток- Петропавловск-Камчатский и Владивосток-Магадан, которые проходят практически по всей территории Дальневосточного Федерального округа и охватывают такие субъекты, как Хабаровский край, Приморский край, республика Саха и Камчатский край. Рассмотрены существующие и перспективные туристические пассажиропотоки, и в результате этого можно сказать, что наибольший интерес к туристическому маршруту проявили представители Азиатско-Тихоокеанского региона. Рассмотрены потенциальные пункты туристического маршрута, а именно: Владивосток, Хабаровск, Благовещенск, Нерюнгри, Якутск и Петропавловск-Камчатский. Разработана схема обращения туристического поезда; увязана нитка туристического поезда с графиком движения и схемами обращения поездов по таким участкам, как: Владивосток-Хабаровск, Хабаровск- Благовещенск, Нерюнгри пасс. -Томмот; рассмотрена организацию безопасности при создании туристического маршрута; рассчитаны расходы на приобретение подвижного состава- 690 294,38 тыс.руб., амортизационные отчисления-13805887,6 и заработную плату работников, непосредственно связанных с пассажирской работой - проводников вагонов- 341 456,16 руб.
Список использованных источников
1 Лапидус, Б.М. Регионалистика : учеб. Пособие для вузов / Б. М. Лапидус, Ф. С. Пехтерев, Е. М. Махлин. –2–е изд., перераб. – Москва:[б.и.],2010. – 376 с.
2 Стратегия социально- экономического развития Дальнего востока и Байкальского региона на период до 2030 года [Текст]:утв.распоряжением Правительства Российской Федерации от 28 декабря 2009 г. N 2094-р
3 Приморский край [Электронный ресурс] / Восточное кольцо России /Режим доступа: http://www.tour.primorsky.ru
4 Планета дорог [Электронный ресурс] / Великий чайный путь / Режим доступа: http://www.planetadorog.ru
5 Travel Russian News [Электронный ресурс] / Новости въездного туризма / Режим доступа: http://www.trn- news.ru
6 Федеральное агентство по туризму [Электронный ресурс] / Новости / Режим доступа: http://www.russiatourism.ru
7 Известия [Электронный ресурс] / Экономика / Режим доступа: http://www.iz.ru
8 Вести [Электронный ресурс] / ГТРК Владивосток / Режим доступа: http://www.vesti.ru
9 Суточно.ру [Электронный ресурс] / Блог о самостоятельных путешествиях / Режим доступа: http://www.blag.sutochno.ru
10 Penthouse [Электронный ресурс] / Достопримечательности Якутска / Режим доступа: http://www.penthouseykt.ru
11 Ай гид [Электронный ресурс] / Достопримечательности Магадана / Режим доступа: http://www.magadan.igid.ru
12 Тонкости туризма [Электронный ресурс] / Петропавловск–Камчатский / Режим доступа: http://www.tonkosti.ru
13 Каликина Т.Н. Организация дальних, местных и пригородных пассажирских перевозок: Метод. пособие по курс. проектированию / Каликина Т.Н. –Хабаровск: Изд –во ДВГУПС, 2001. –28 с.
14 Годовой отчет Открытого акционерного общества «Тверской вагоностроительный завод» за 2015 год. [Текст]:утв. Решением годового общего Собрания акционеров ОАО «Тверской вагоностроительный завод».
15 Кадровик [Электронный ресурс] /Особенности правового регулирования труда проводников пассажирского поезда. / Режим доступа: http://www. kadrovik.ru
16 Приложение №1 к указанию МПС России от 18.05.2000 №И-1469у Об изменении нормативов обслуживания вагонов проводниками [Текст]: утв.Заместитель Руководителя Департамента пассажирских сообщений.
17 Положение о корпоративной системе оплаты труда работников филиалов и структурных подразделений ОАО «РЖД» [Текст]: протокол №40: утв. Решением Правления ОАО «РЖД» 19.12.2006: с изм. утв. Протоколом правления ОАО «РЖД» № 9 от 02.04.13. – 61 c.
18 Российские железные дороги [Электронный ресурс] / Виртуальная приемная: условия труда, зарплата, пенсии.
19 ГОСТ Р 50644–94. Туристско-экскурсионное обслуживание. Требования по обеспечению безопасности туристов и экскурсантов.
20 Защита и безопасность туристов: Практические меры для туристских центров. – Мадрид: Изд-во ВТО, 2007. – 164 с.
21 Правила технической эксплуатации железных дорог Российской Федерации(утв. приказом Минтранса РФ от 21 декабря 2010 г. N 286)
22 Инструкция по движению поездов и маневровой работе на железных дорогах Российской Федерации. – М.: Транспорт, 2007.
23 Инструкция по сигнализации на железных дорогах Российской Федерации. – М.: Транспорт, 2007.
24 СНиП 2.04.09-85. Строительные нормы и правила. Пожарная автоматика зданий и сооружений. Дата введения 1985-07-01
25 Правила технической эксплуатации железных дорог Российской Федерации. – М.: Транспорт, 2009.
26 Строительные нормы и правила СНиП 2.08.01-89"Жилые здания"(утв. постановлением Госстроя СССР от 16 мая 1989 г. N 78)
