Все действия, которые выполняет драйвер с пакетами, отображаются в логе работы драйвера. Мастер настройки драйвера выводит данный лог в отдельном окне(Рисунок 4.1). В этот лог выводится информация об обработанных пакетах. Одна запись в логе означает один обработанный пакет. Для всех пакетов выводится следующая информация:IP адрес отправителя, IP адрес получателя, Направление, Действие, Размер пакета, Размер данных, Время и Правило которое было применено при обработке пакета.

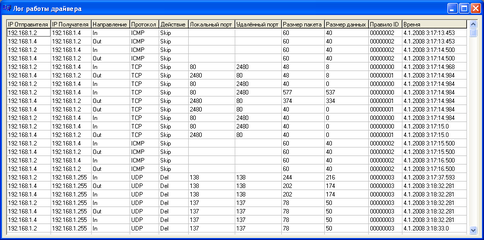

Рисунок 4.1 – Окно «Результат работы драйвера».

В поле «Направление» может значение только «In» или «Out». «In» - пакет получаемый из сети, а «Out» - пакет отправляемый в сеть. Поле Протокол показывает, к какому протоколу из семейства протоколов TCP/IP, относится пакет, может иметь одно из следующих значений:IP, ICMP, IGMP, GGP, TCP, PUP, UDP, IDP, IPV6, ND, ICLFXBM, RAW. Поле «Действие» показывает действие, которое выполнил драйвер над пакетом. Драйвер выполняет всего два действия над пакетом: удаление(«Del»), пропуск пакета(«Skip»). Поле «Размер пакета» показывает полный размер пакета, а поле «Размер данных» показывает размер пакета за вычетом заголовков. Поле «Правило ID» показывает под какое правило попал пакет и выводит номер этого правила из таблицы правил, если данное поле содержит надпись «Default» значил пакет не подпал не под одно из правил. Поля «Локальный порт» и «Удалённый порт» выводятся только у протоколов TCP и UDP. Поле «Время» показывает, в какой момент произошла обработка пакета по системному времени. Используемый формат времени «DD.MM.YYYY hh:mm:ss.ms», где DD – день, MM – месяц, YYYY – год, hh – часы, mm – минуты, ss – секунды, ms – миллисекунды.

Обновление лога происходит примерно 3 раза в секунду. Что позволяет несильно загружать процессор и в тоже время достаточно быстро для восприятия человека.

Заключение

В ходе прохождения практики мною был получен опыт работы с драйверами сетевого уровня, изучена среда NDIS и комплект разработки программного обеспечения Windows SDK.

Также были изучены особенности компиляции драйвера для работы в 64-битных системах Windows.
